利用想象和创意，赋予天桥品质感和仪式感。深圳水围天桥位于福田区主干道福强路上，桥梁跨度70.5m。这座天桥连接着皇岗公园、众多学校与居民区。由于城市车辆不断增长，斑马线已变成危险而低效的过街方式——我们把城市人行天桥定义为立体慢行系统的重要组成，在过街的瞬间给人独特的体验。
01独柱伞状结构，视线通透
天桥改变了普通天桥两边立柱的支撑方式，采用独柱伞状钢结构完成屋面支撑。行人步行其上，能够毫无阻拦地欣赏两侧景观，视线不受桥上柱子影响，将深圳四季美景尽收眼底。这一设计依据行人心理——大多数人倾向于看向天桥两边，欣赏城市街景，因此获得了更美好的行走体验。

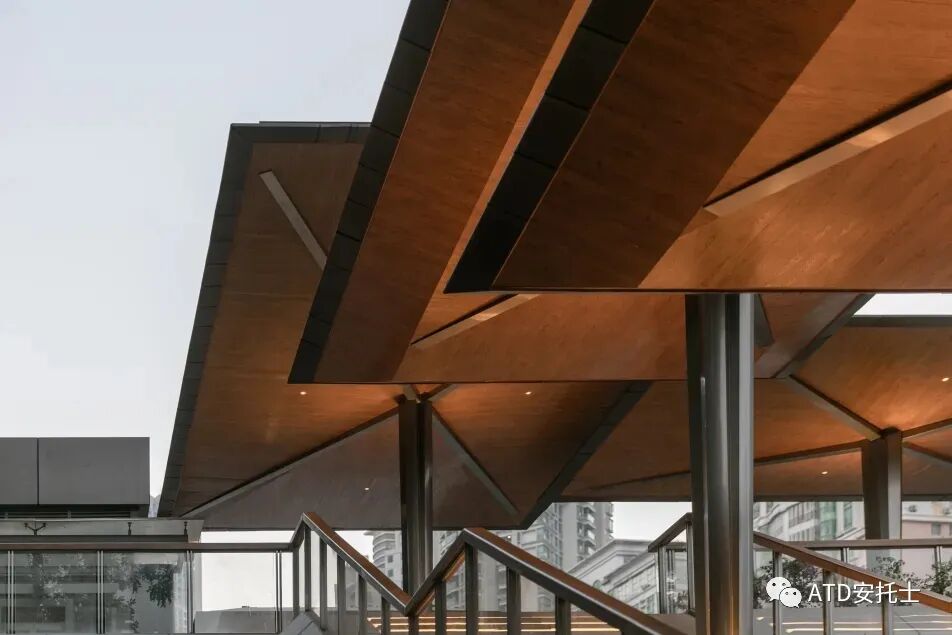

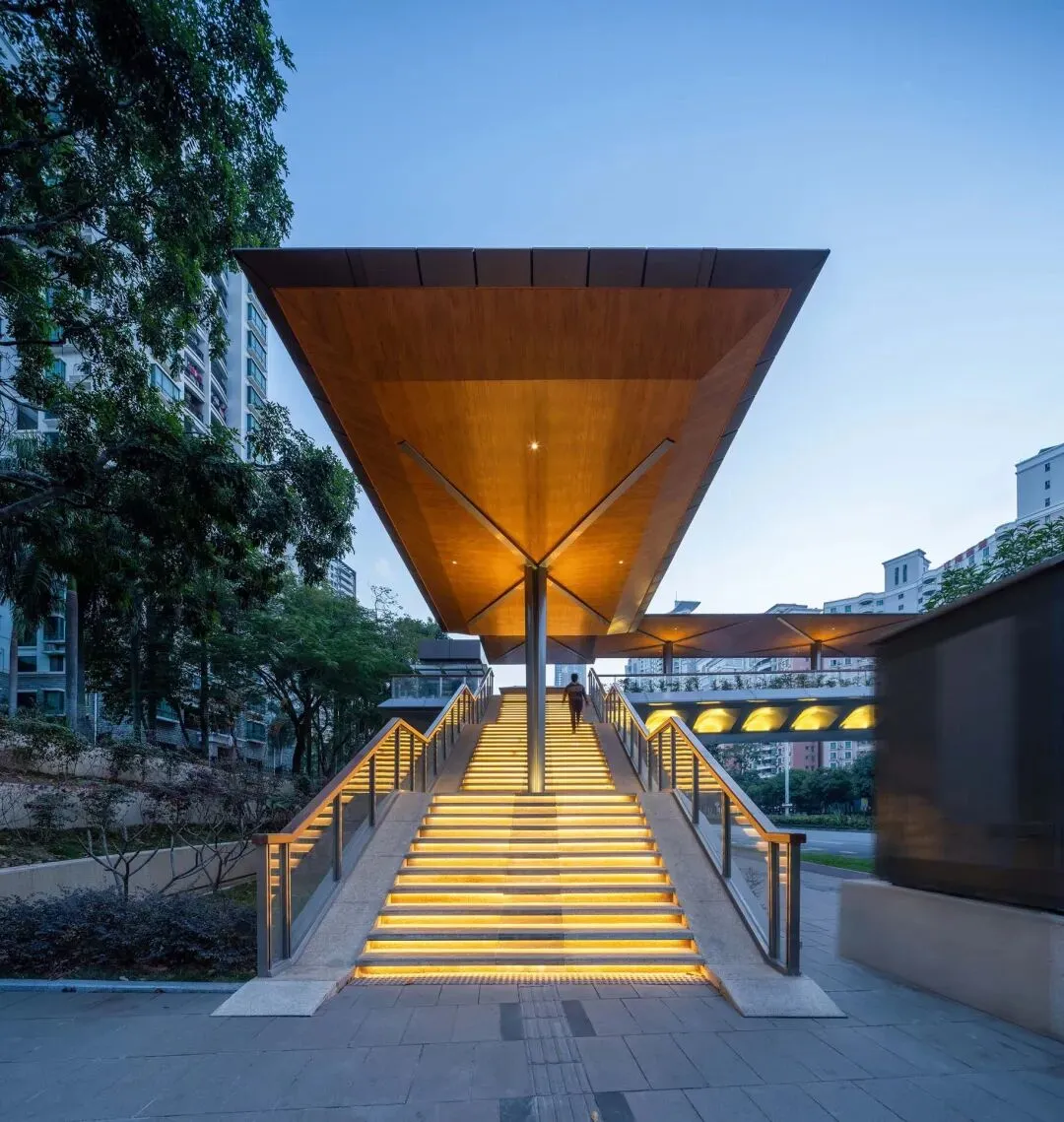

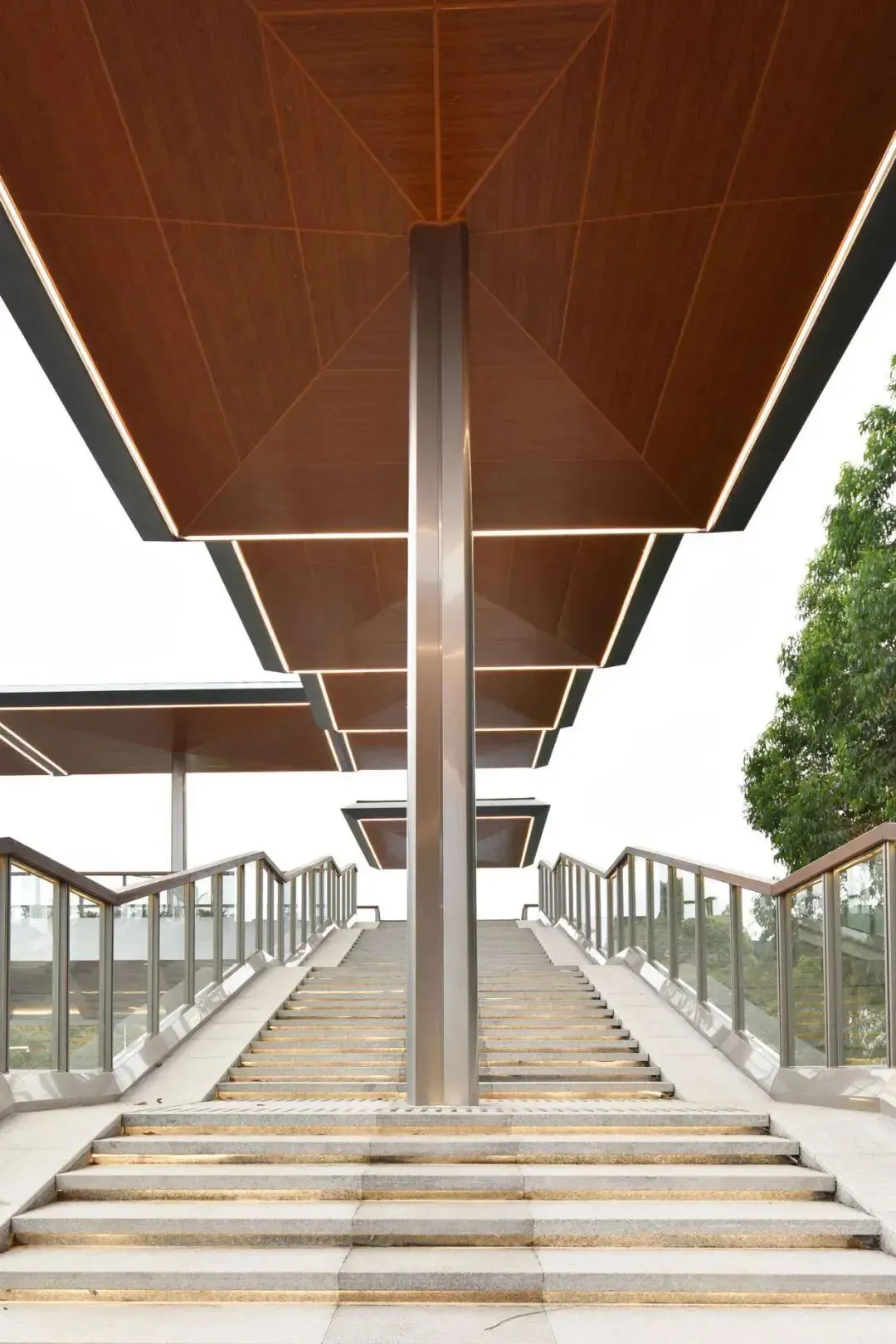

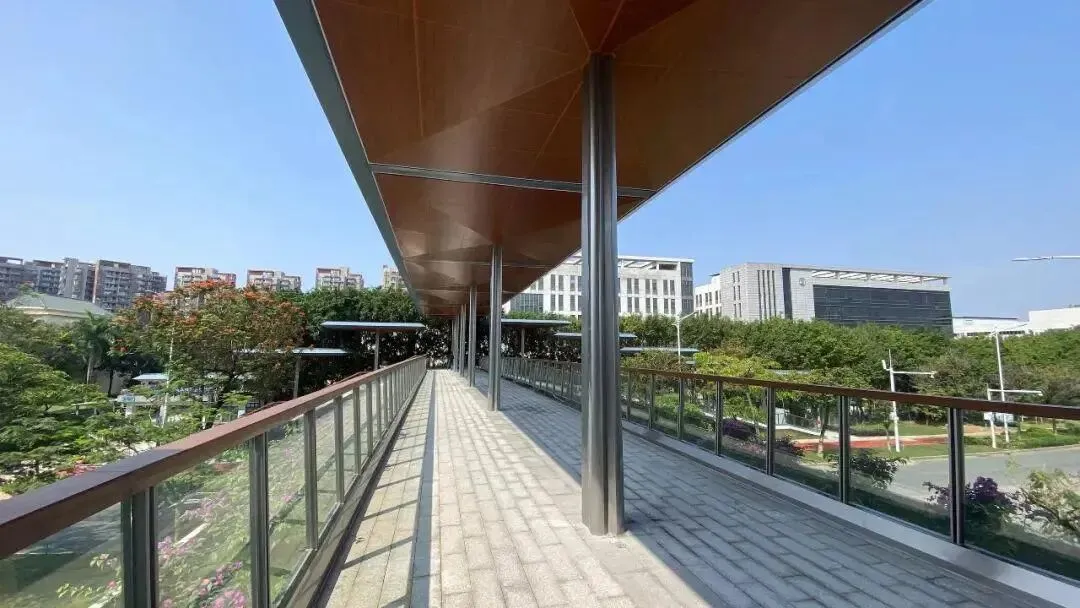

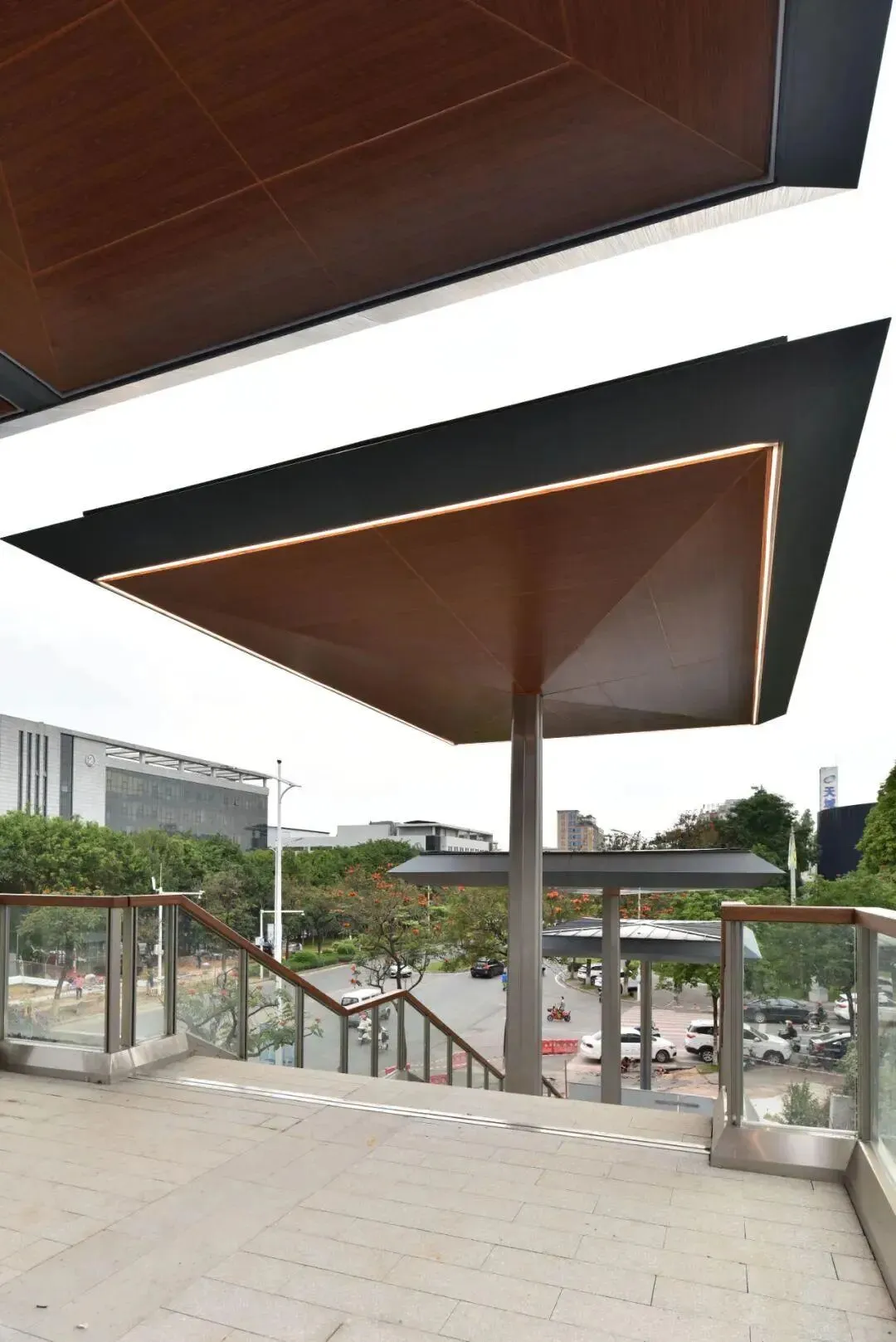

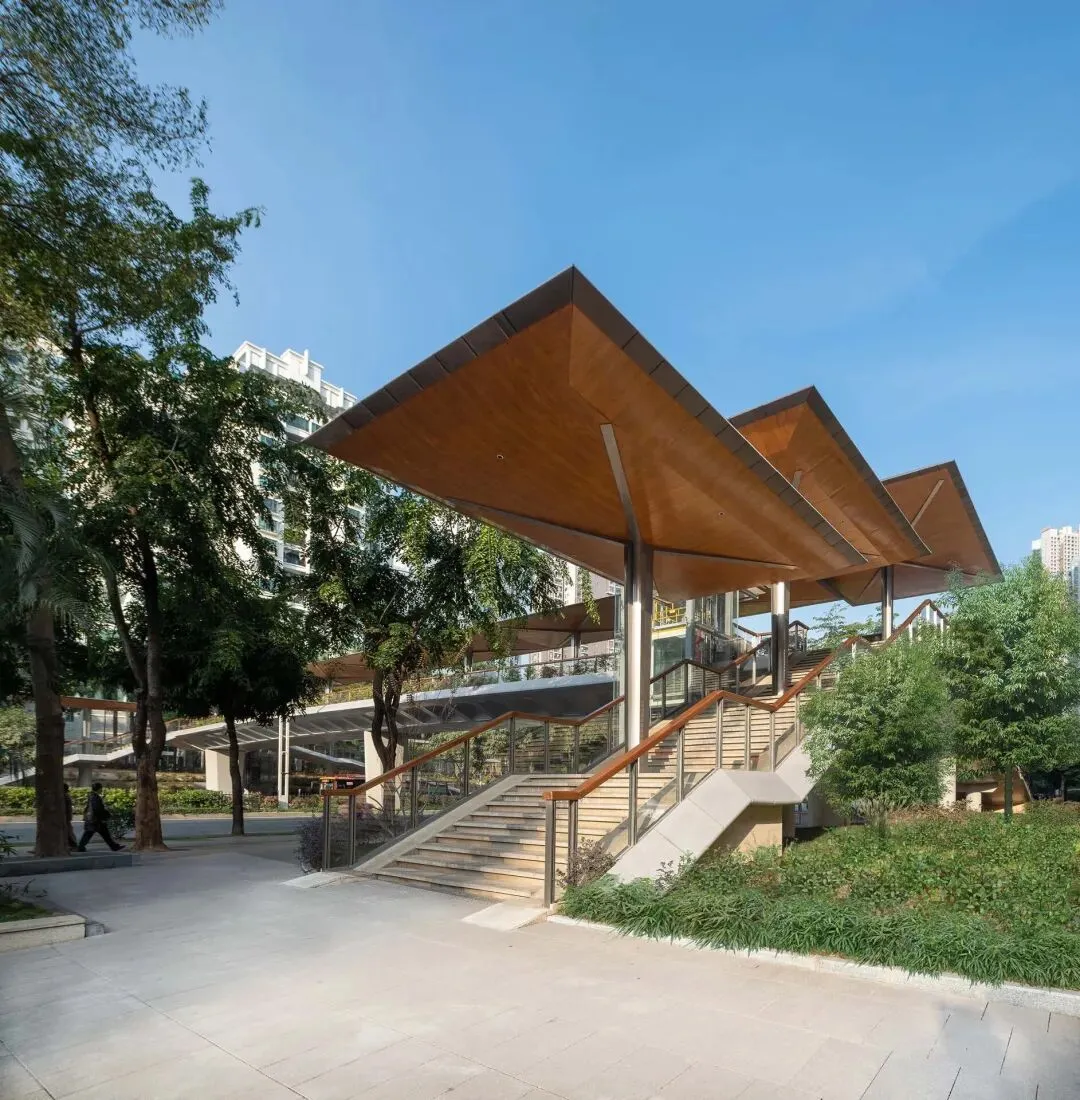

伞状支撑结构，独柱实现全通透视线 © Elton

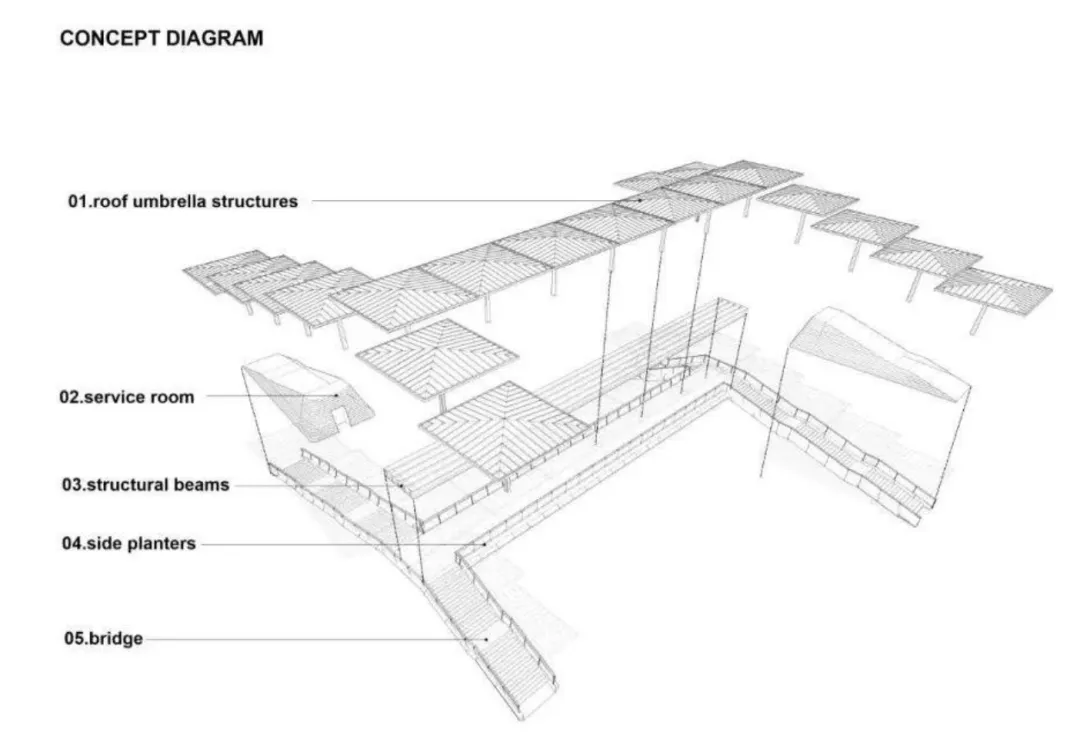

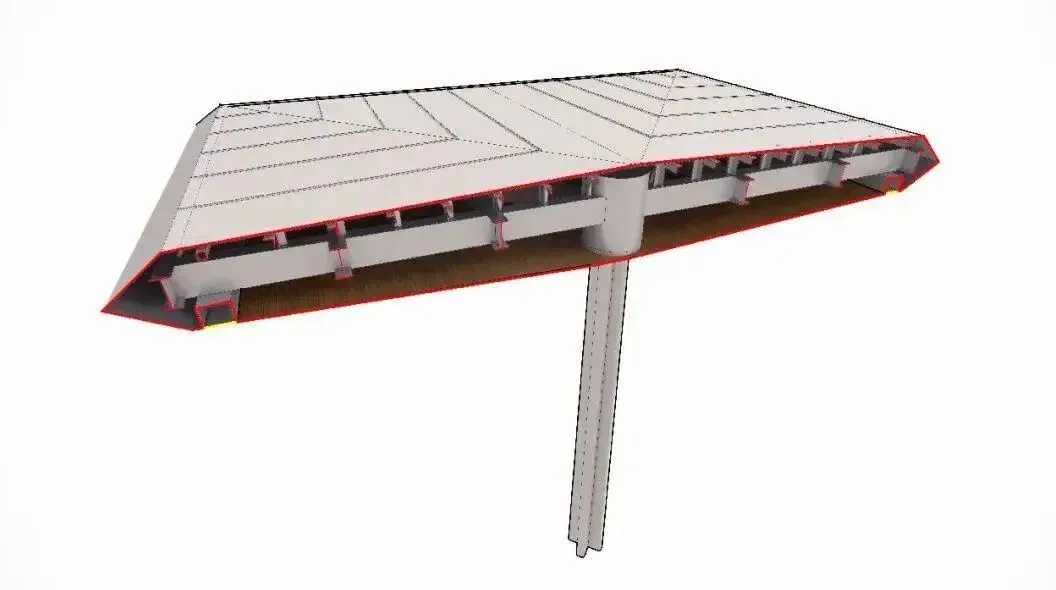

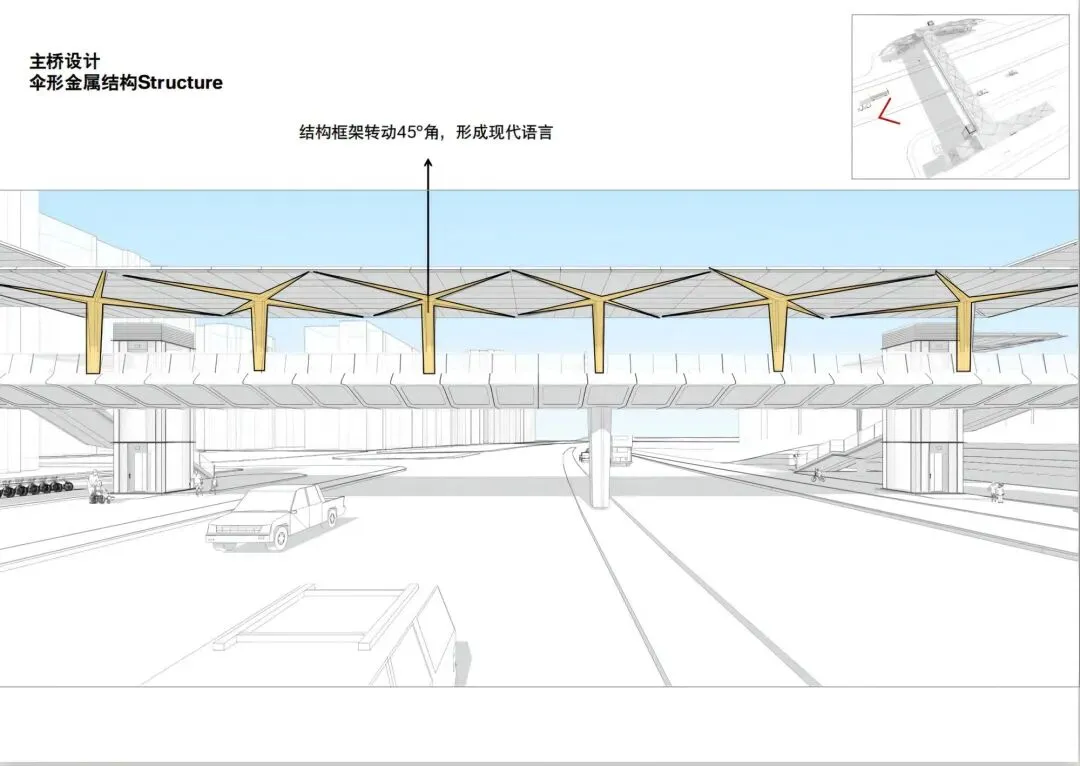

伞状结构分析示意 © ATDESIGNOFFICE

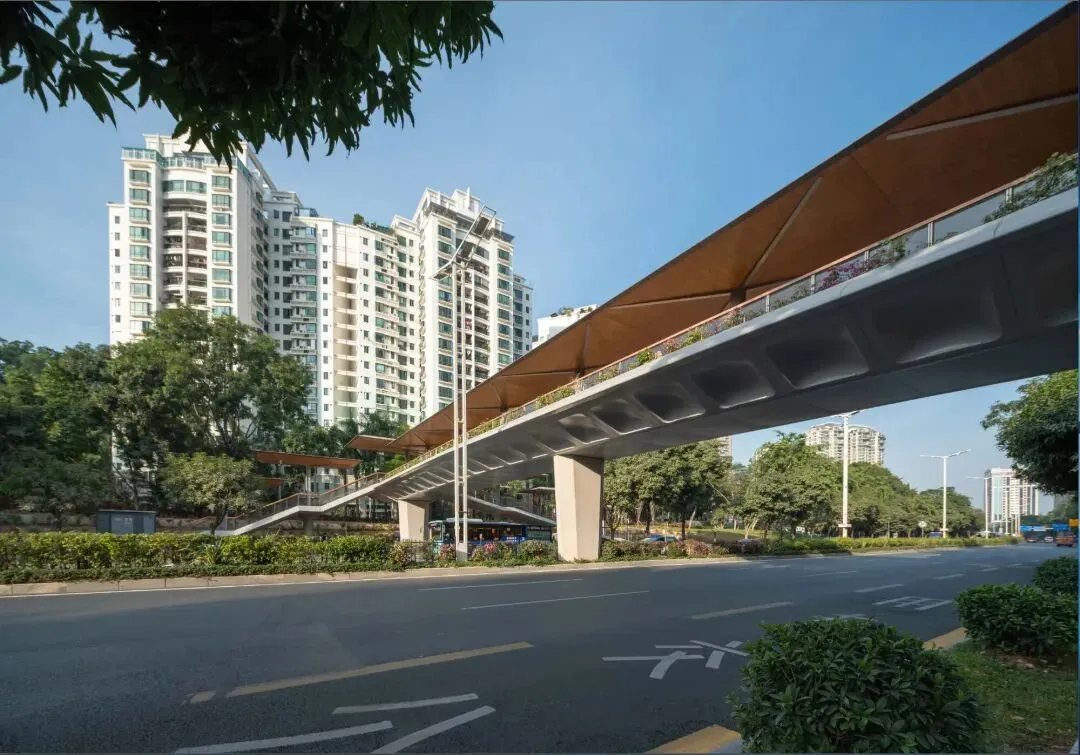

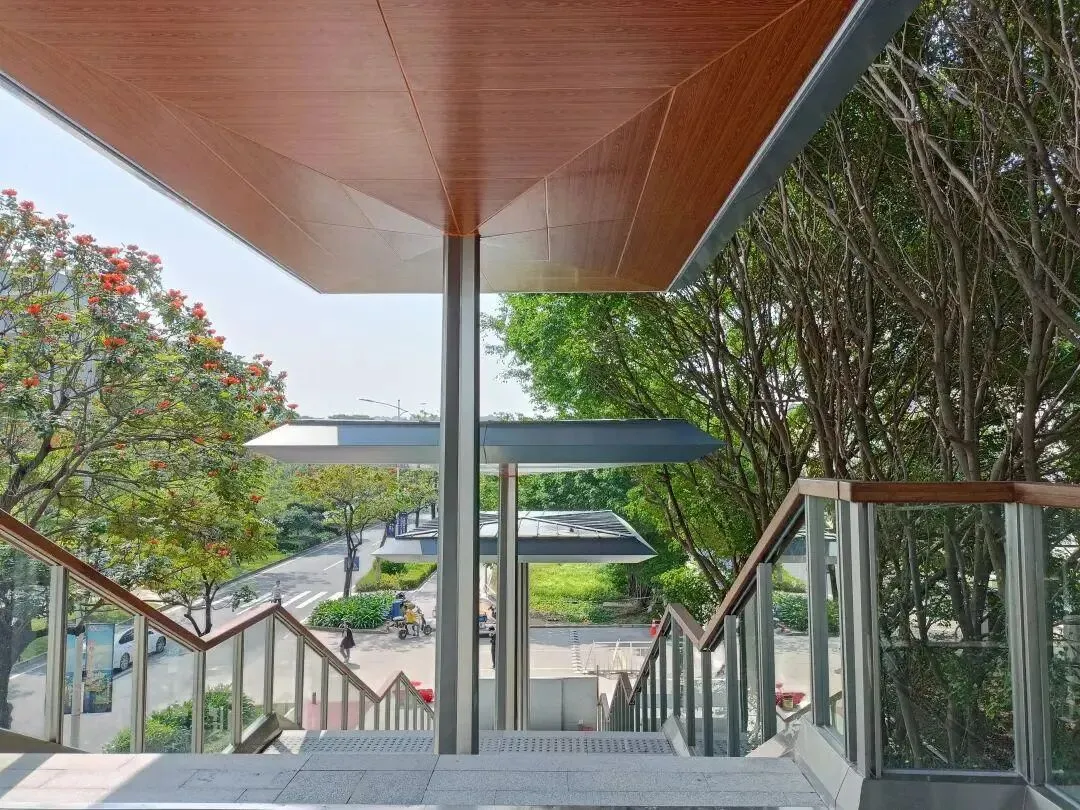

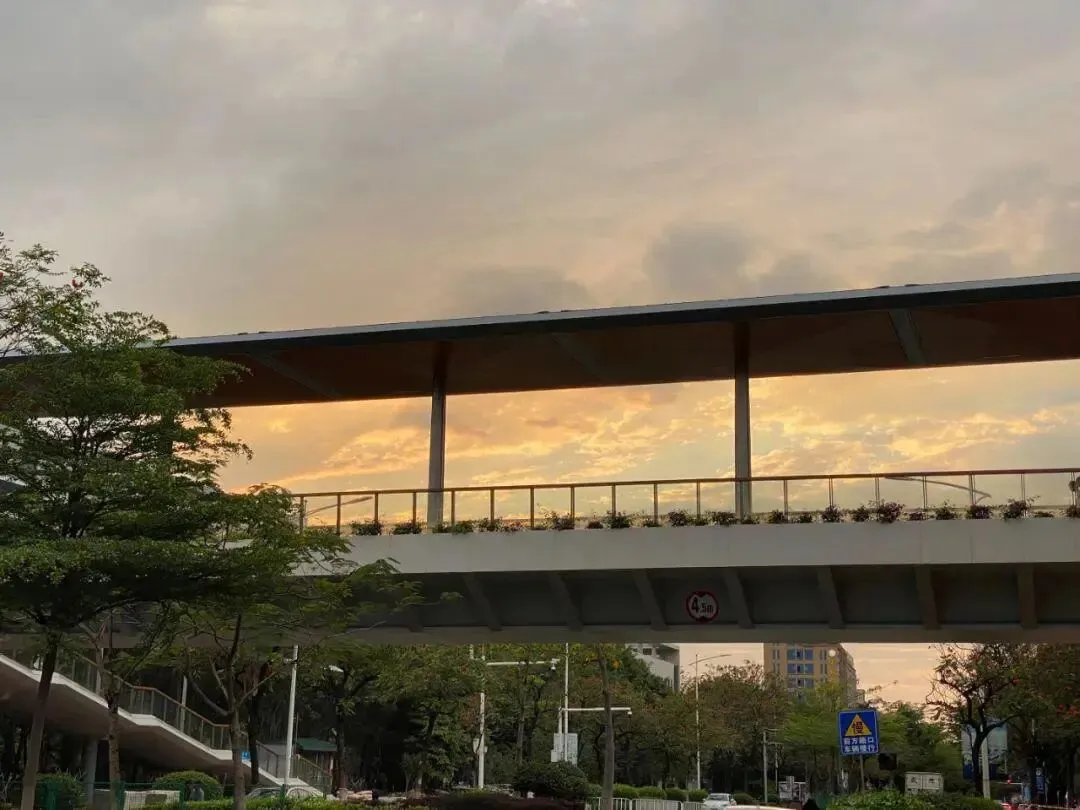

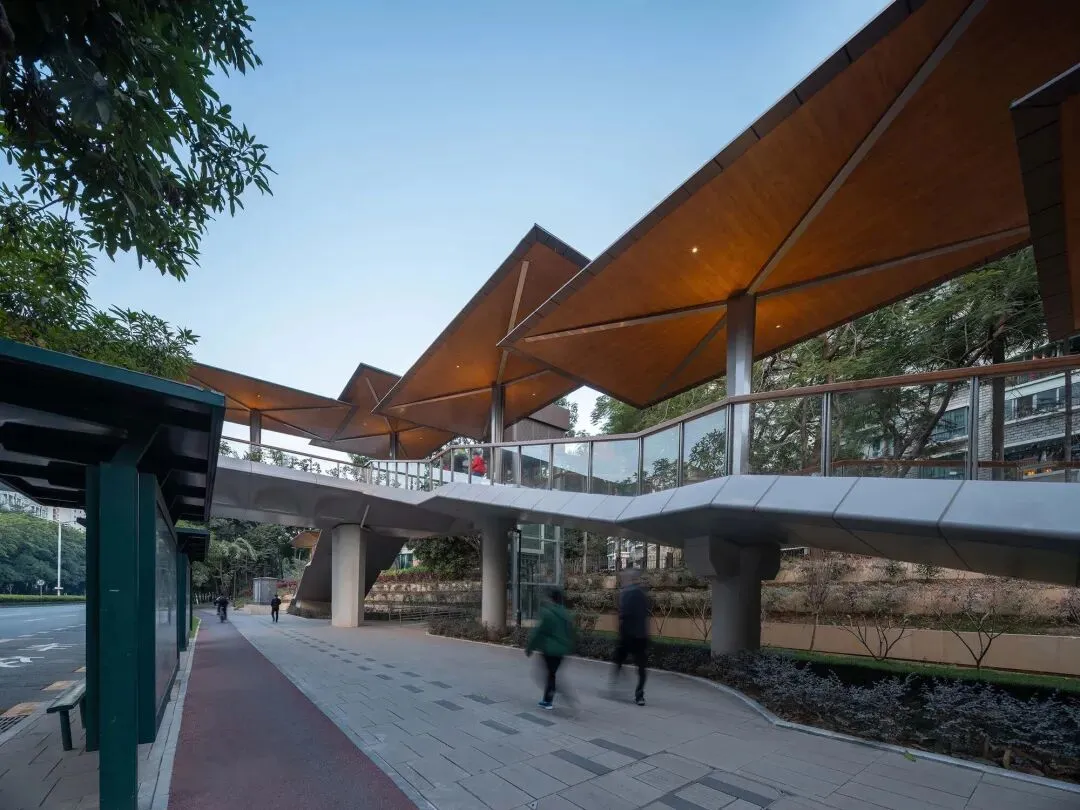

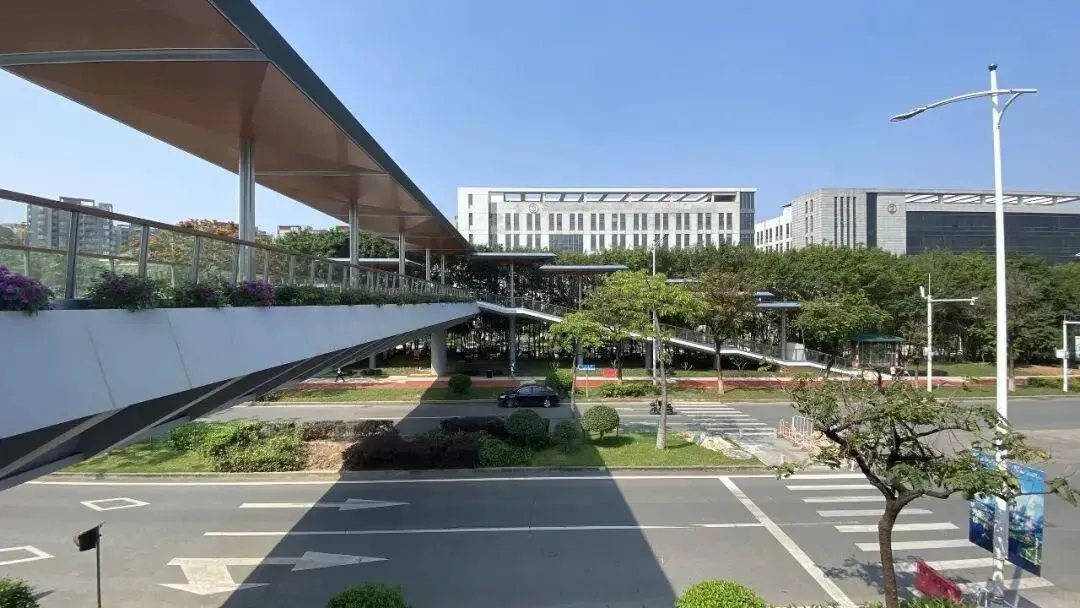

街道视角视野通透 © Elton

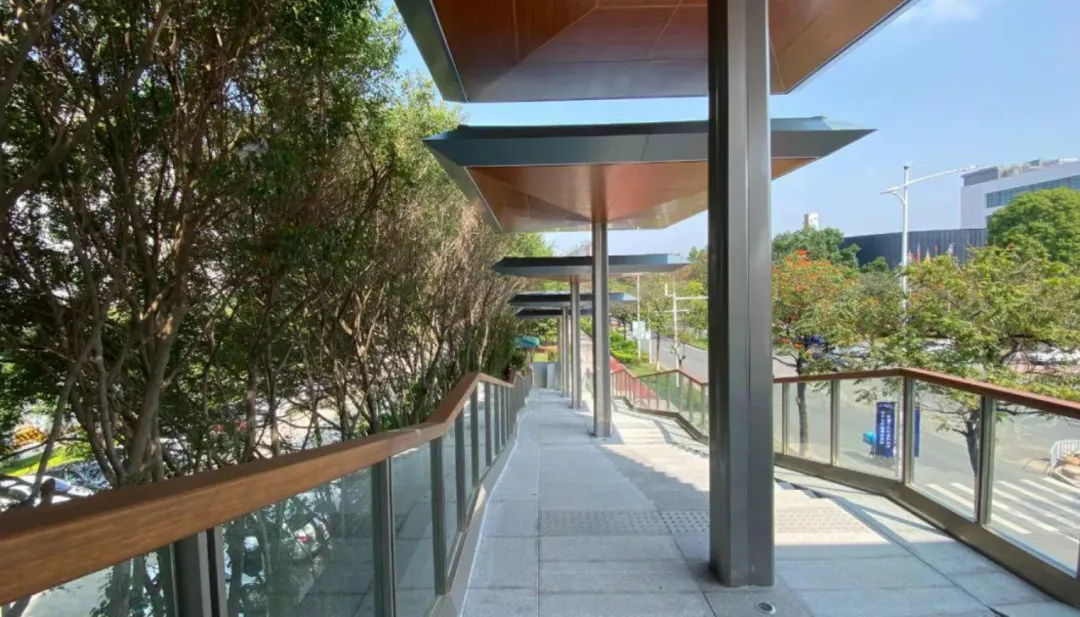

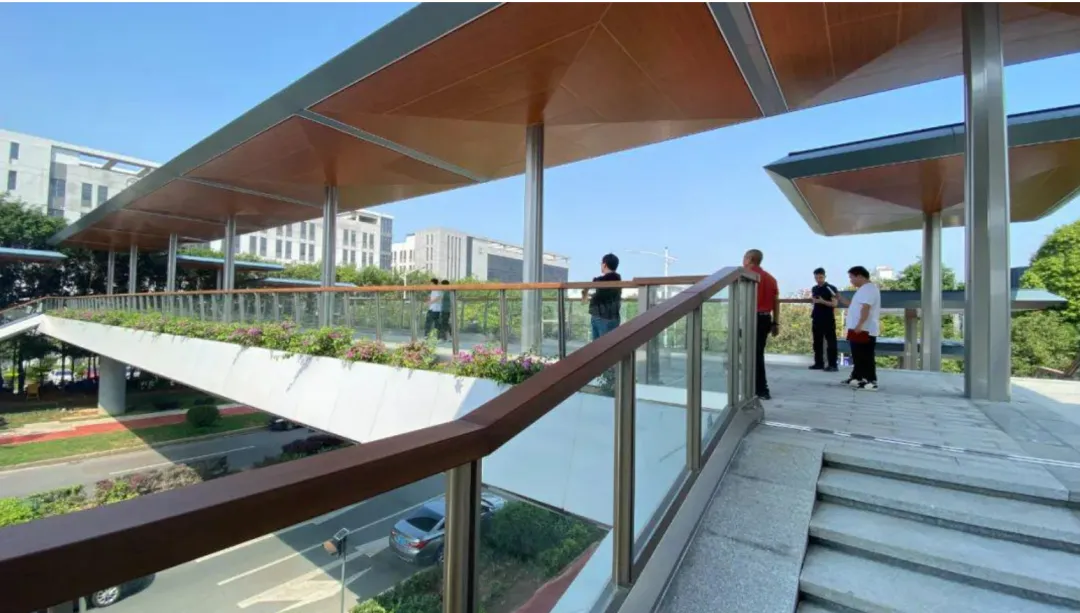

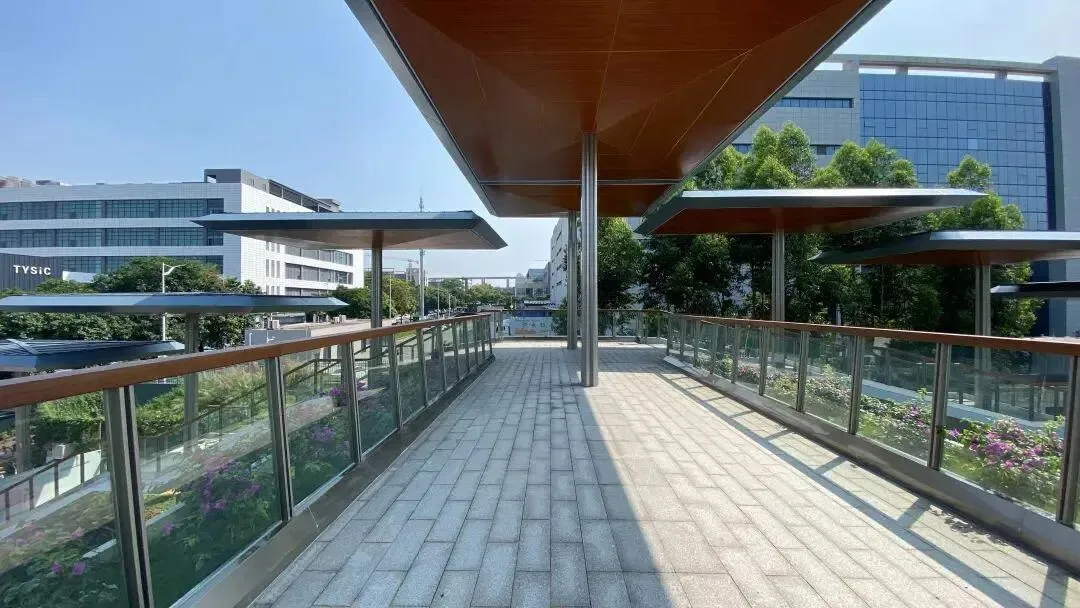

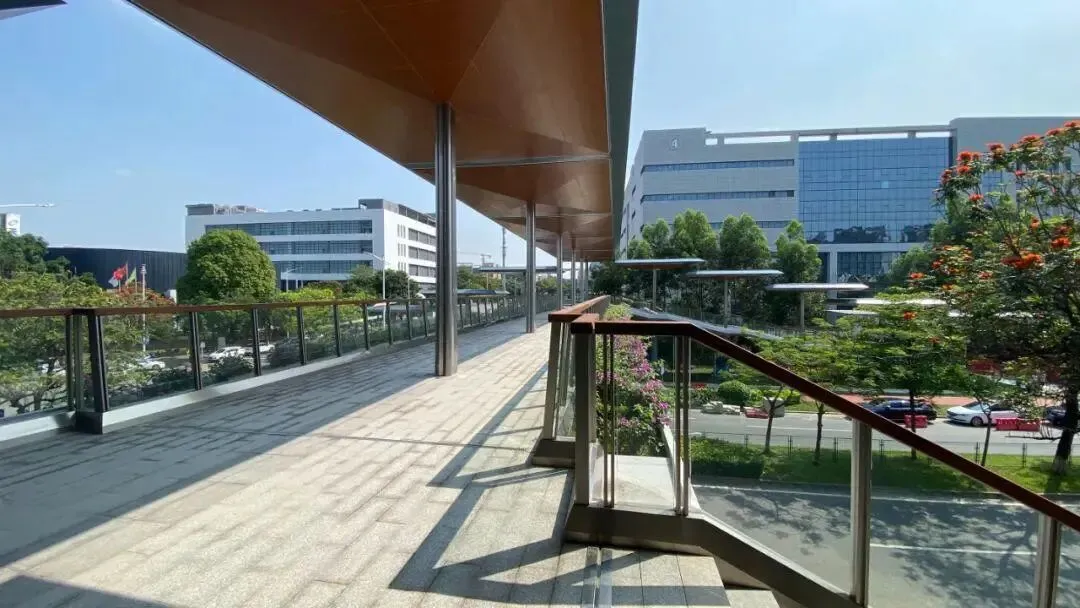

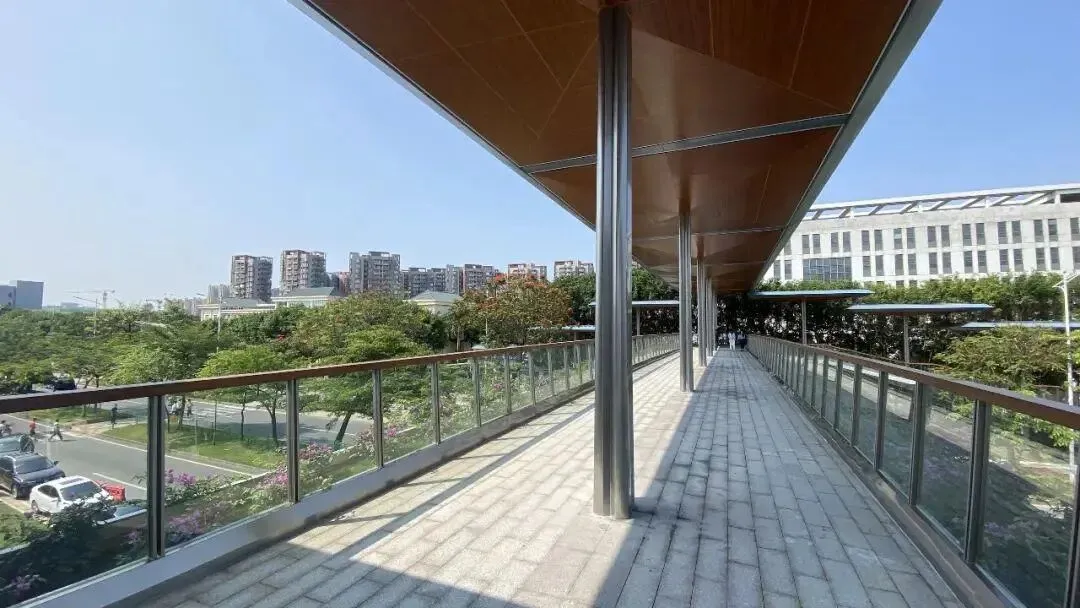

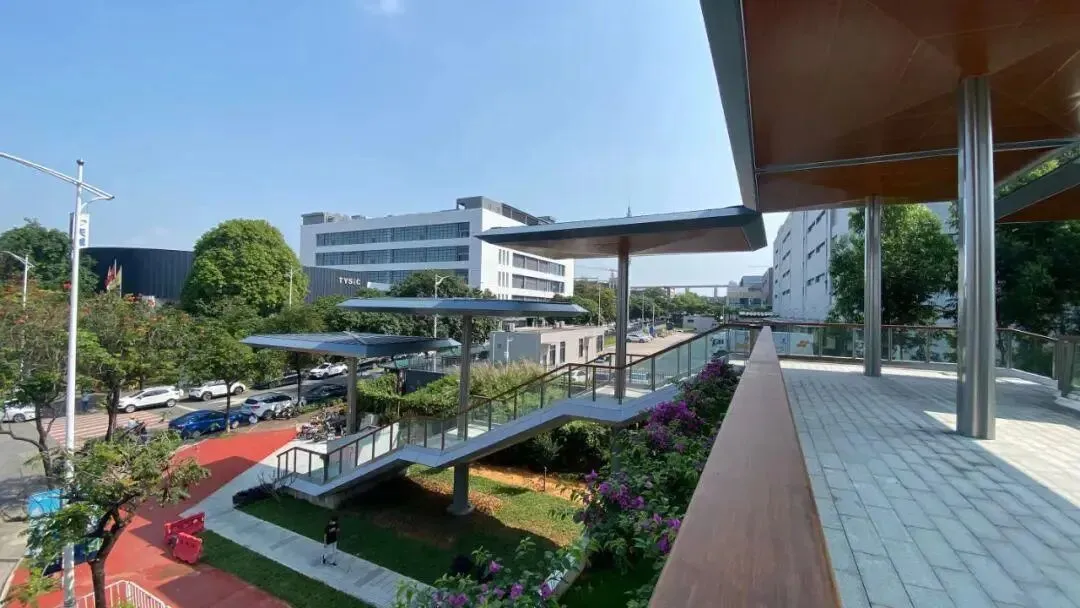

桥面行走 © Elton，
02预制体建造，绿色施工
建设天桥的初衷是方便通行、减少拥堵，但许多天桥的建设带来漫长施工时间和大量尘土，造成交通拥堵和空气污染。ATDesignOffice 采用预制装配的建造方式，主桥雨棚使用大型钢结构预制构件，在工厂而非施工现场浇制。工厂环境安全系数更高，构件质量通过机械化生产得到更好控制，模具可重复使用降低成本，极大缩短施工时间，实现绿色施工。

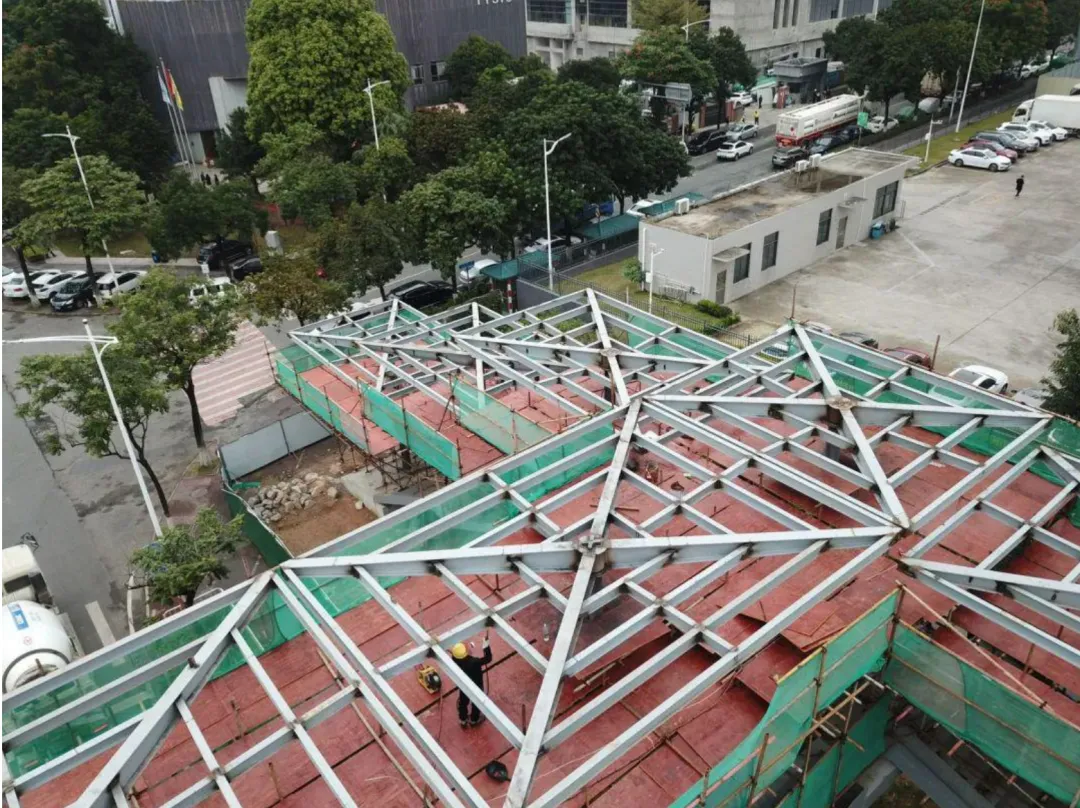

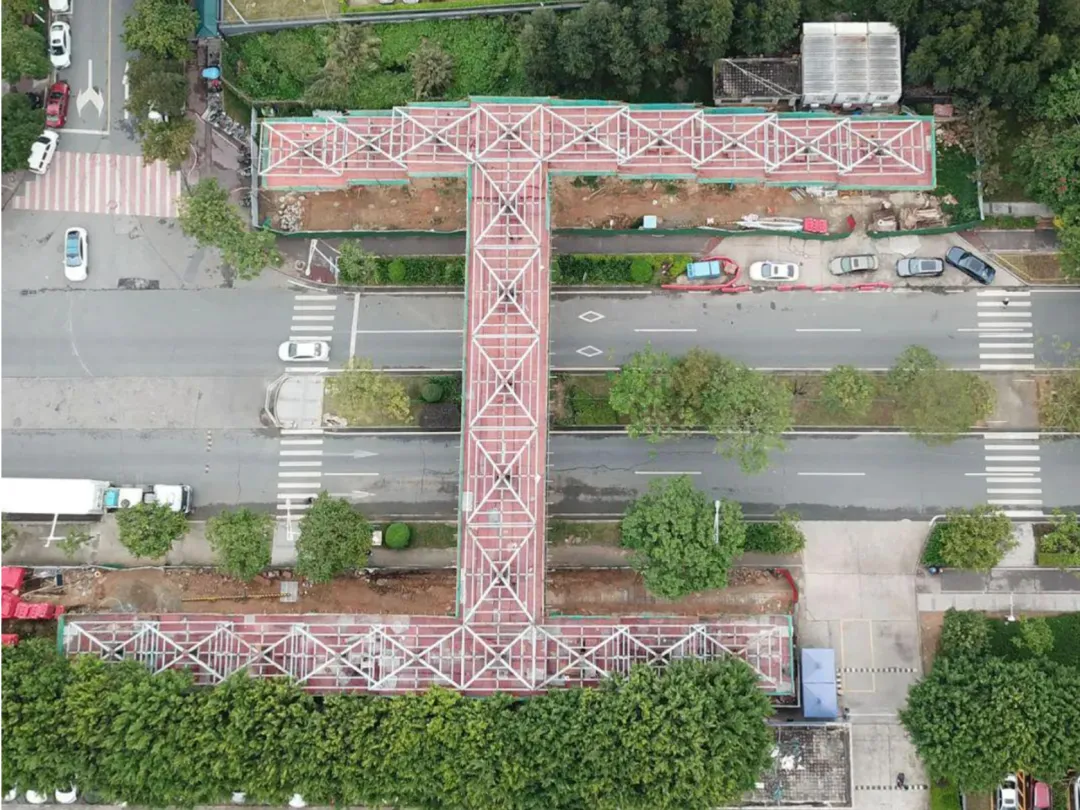

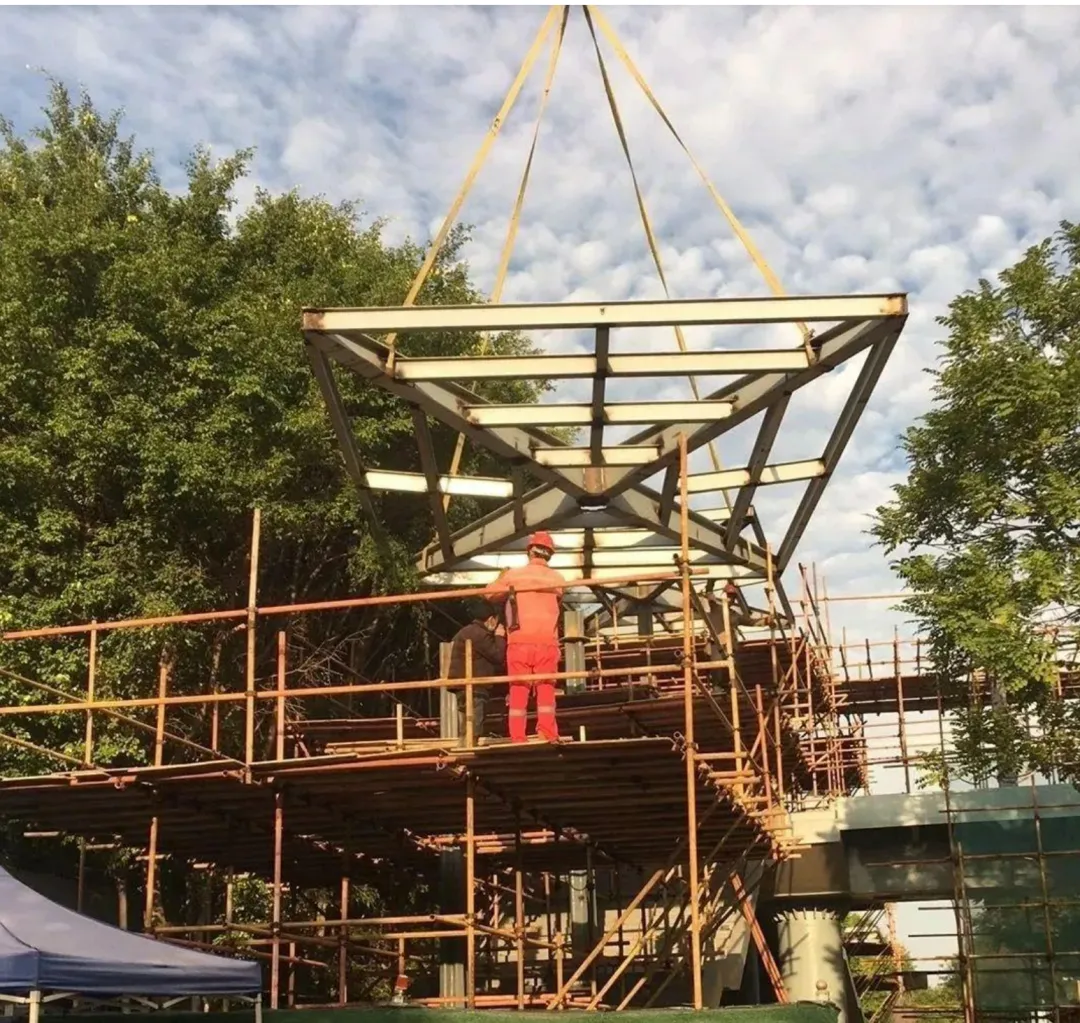

引桥预制构件安装实景 © Elton
03巧用雨水，节能环保
雨水沿雨棚檐口滴入桥面花槽。桥面利用铺装层设置双向1%横坡，结合纵向坡度将水收集至天桥端部，通过排水管引入花槽。花槽利用纵坡收集至端部，端部横向排水管接入箱梁内部纵向排水管，两端立管沿主桥墩下行至地面绿化带排水。一套完整的雨水收集循环系统，让每一滴雨水回归自然。
檐口雨水滴入花槽，花槽水沿端部排水管排出 © Elton
04木色顶棚，与自然融合
扶手外侧设置绿化种植池，选用三角梅，花期从11月持续至次年6月。附近道路上搭配三角梅、福建茶、希美丽三种不同花期底层植物，鸡蛋花与小叶紫薇中层，香樟高层——错落有致，四季不同。天桥色调以木色为主，顶棚底面采用仿木纹钢板，浅黄色木调给人温暖视觉感，与周围绿化景观融为一体，浑然天成。

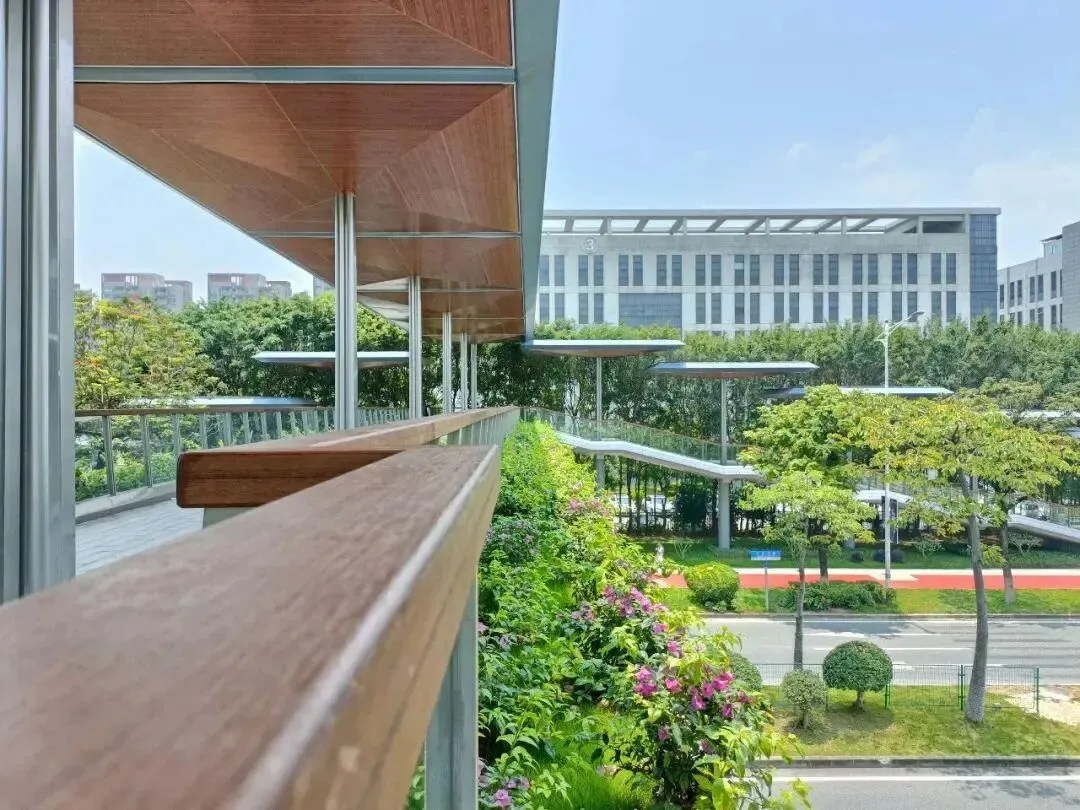

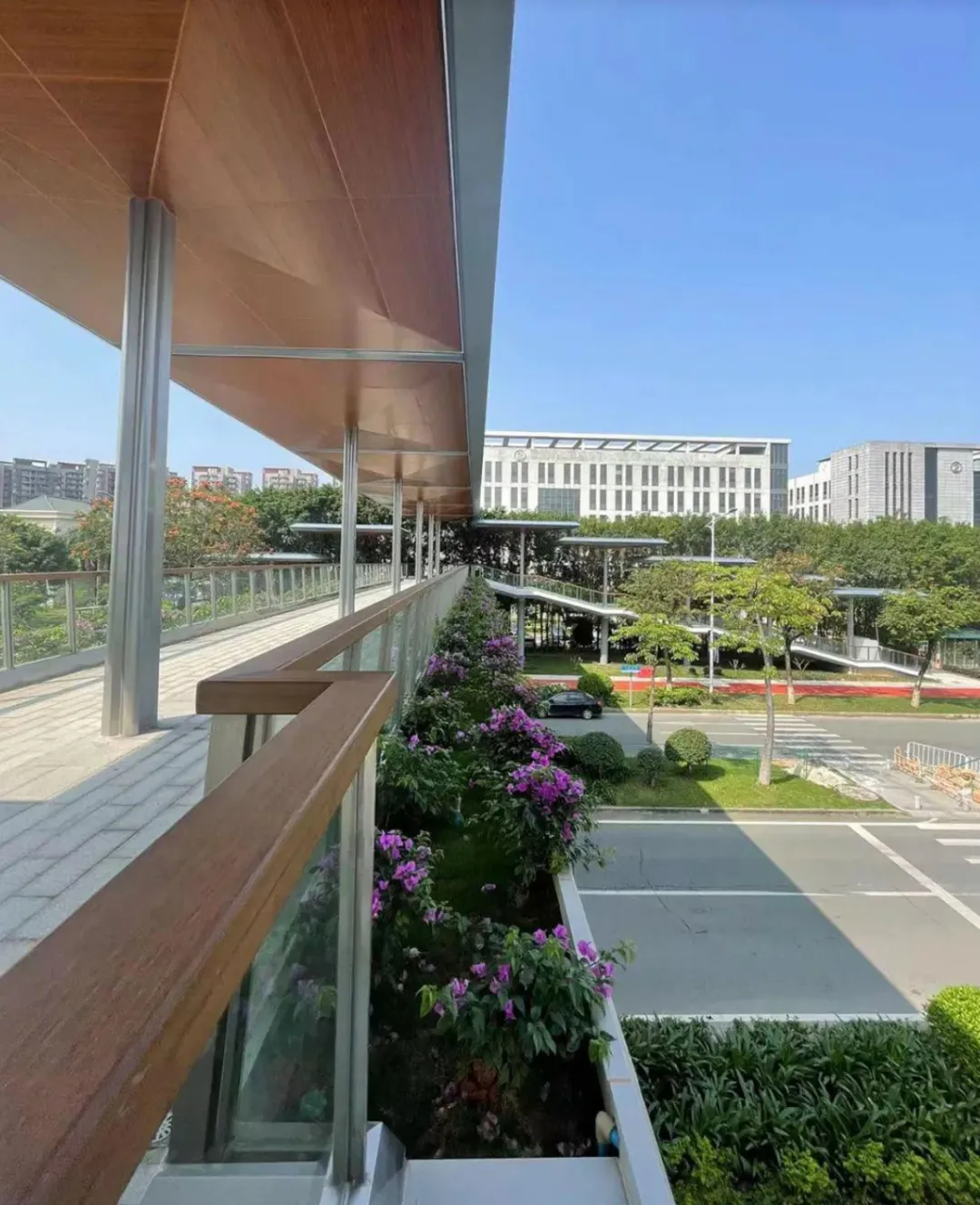

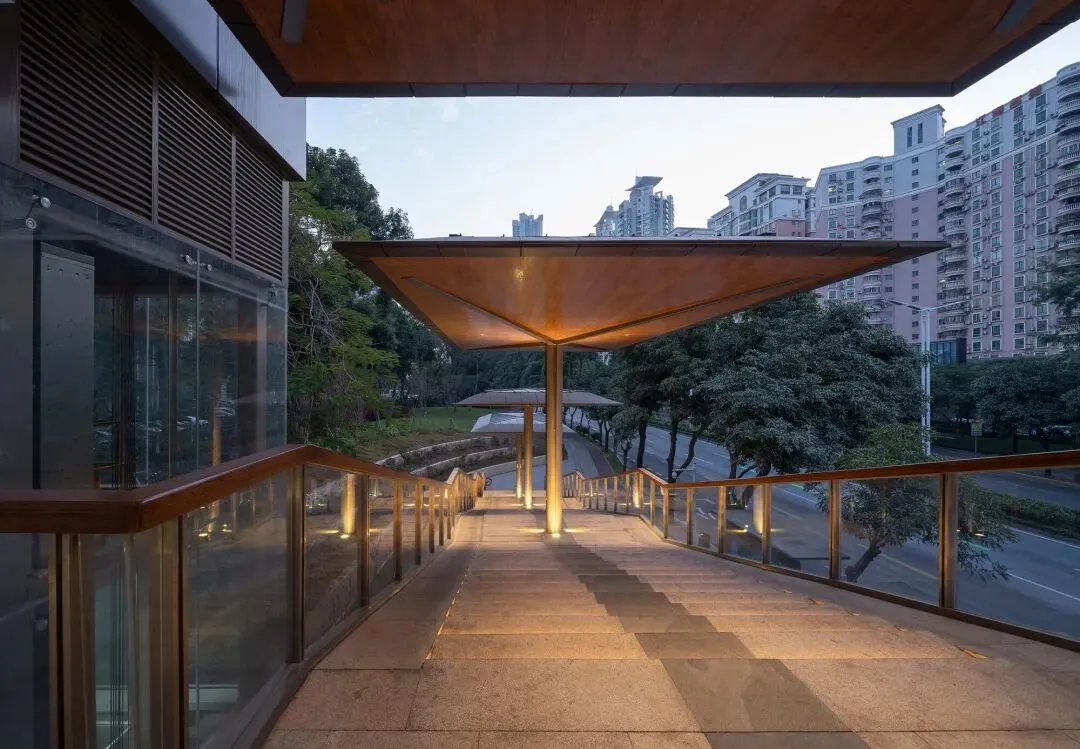

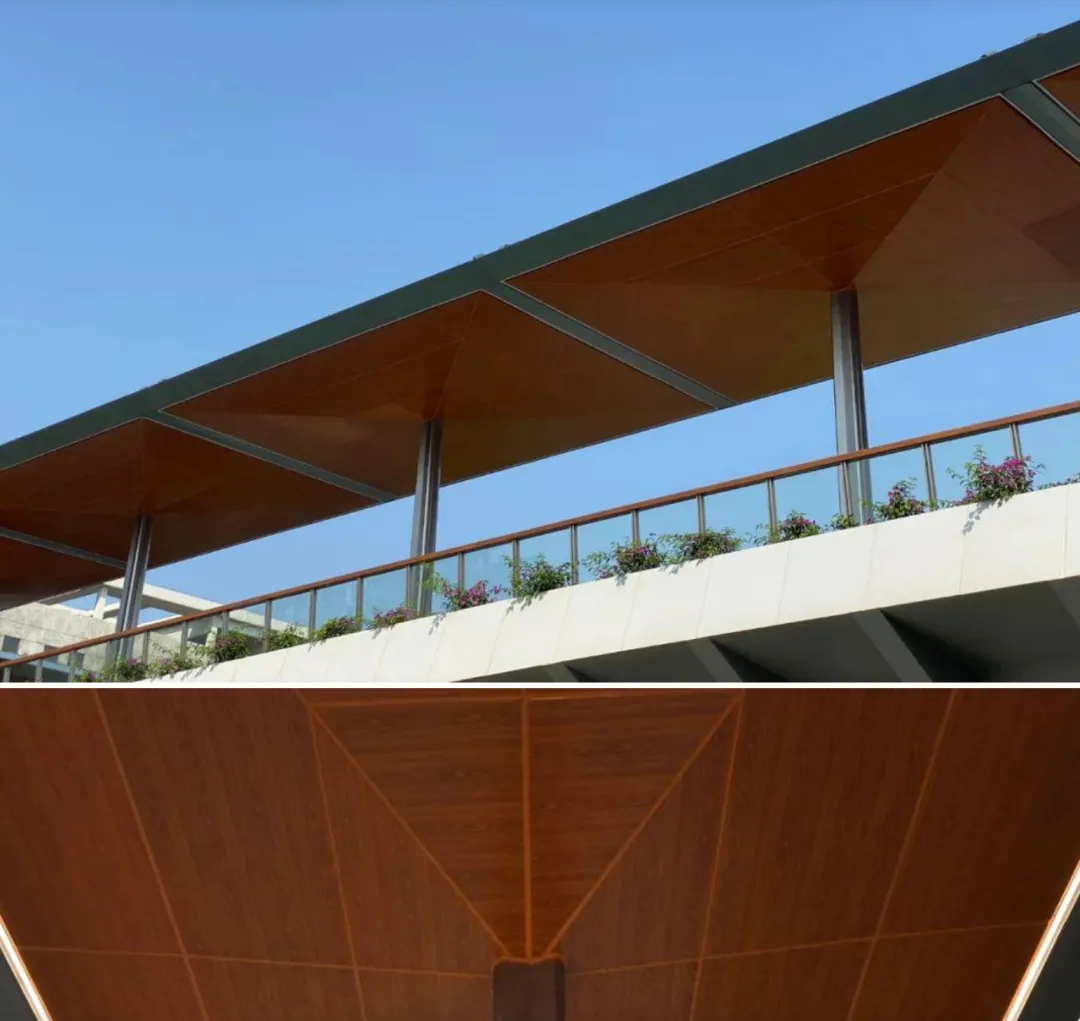

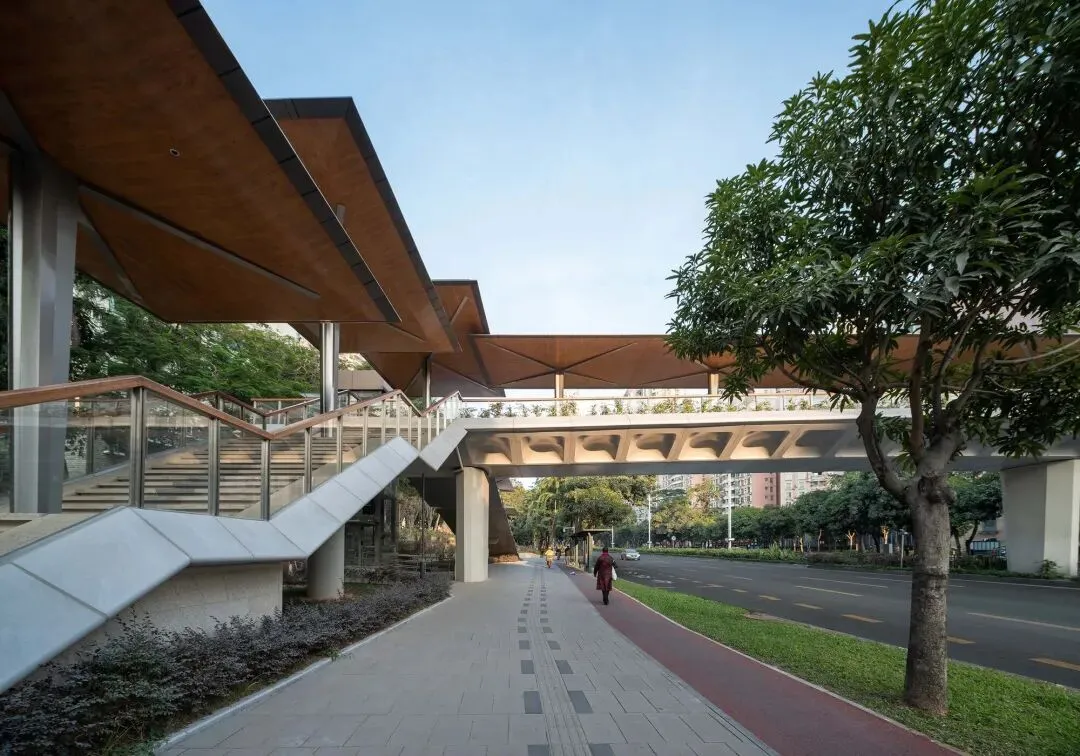

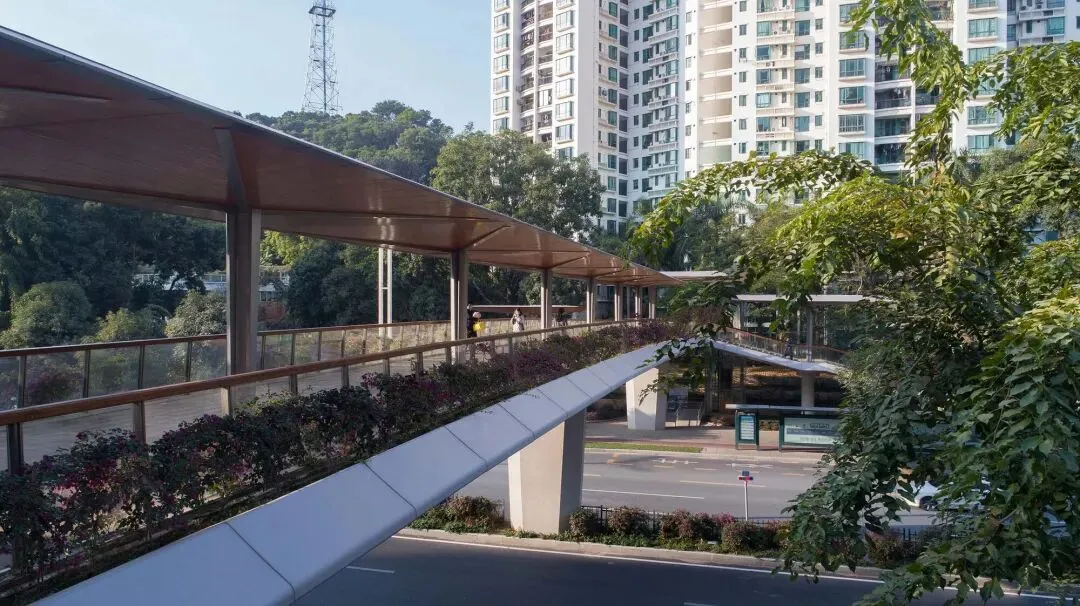

木色顶棚与自然绿化相融合 © Elton
05细节把控，趣味光影

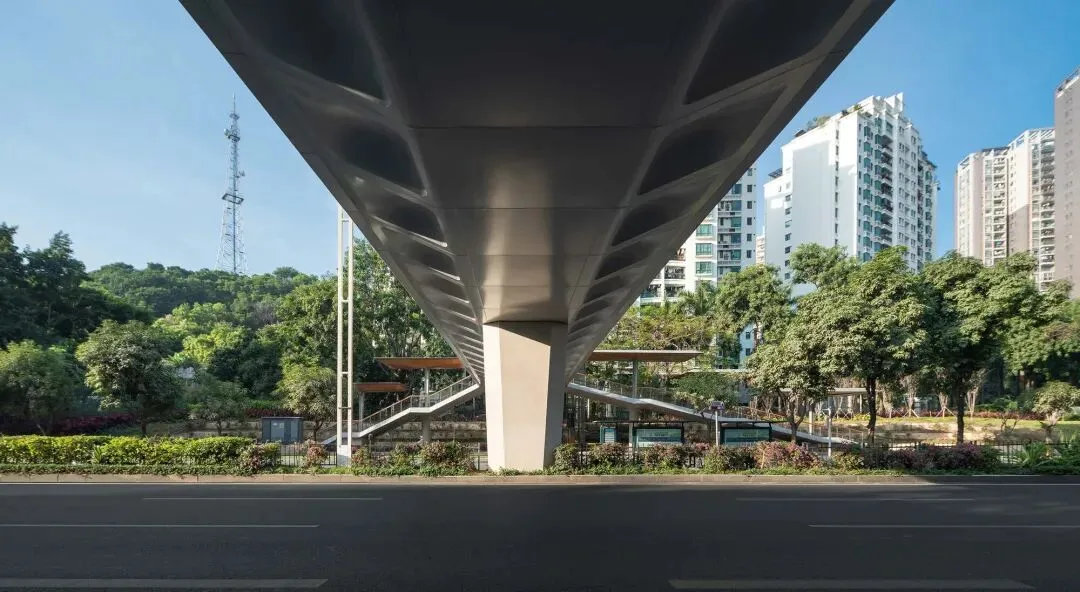

夜幕降临，灯光悄然升起，更凸显天桥的品质与内涵。主桥雨棚柱的灯光配合伞状柱体，在地面上形成X形光影，夜幕中影影绰绰，趣味横生。主桥梁底部采用内凹型设计，添加均匀洗墙灯照射，呈现别致光影效果。当司机驱车经过桥底，细腻的设计也会驱散一些日常的枯燥和单调。

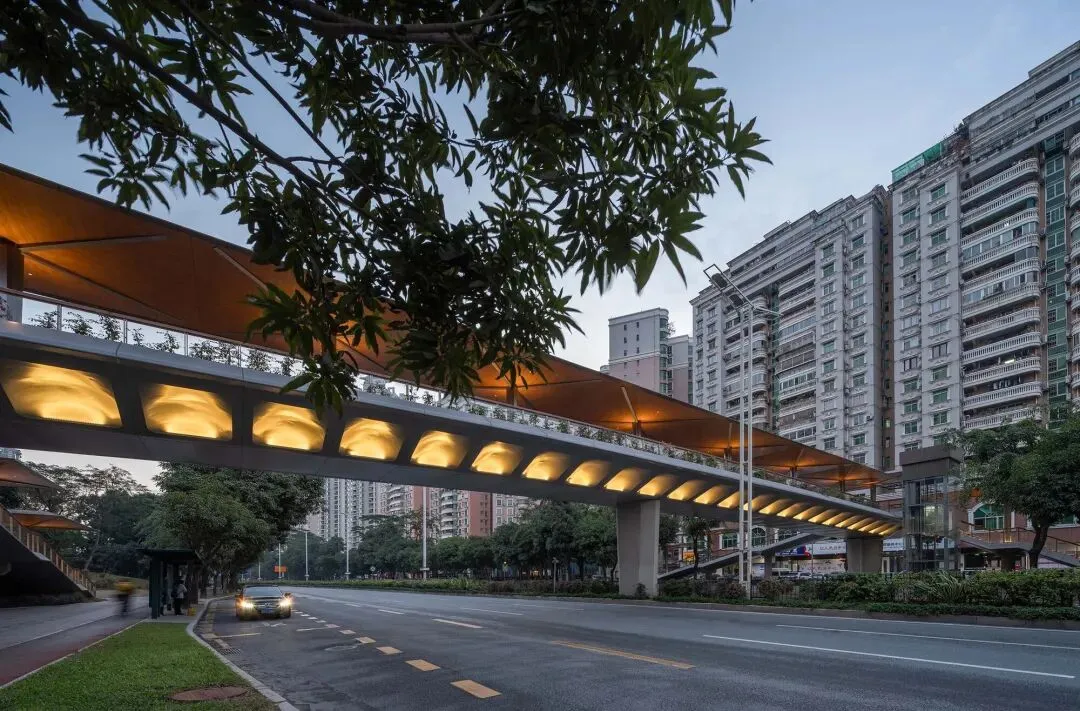

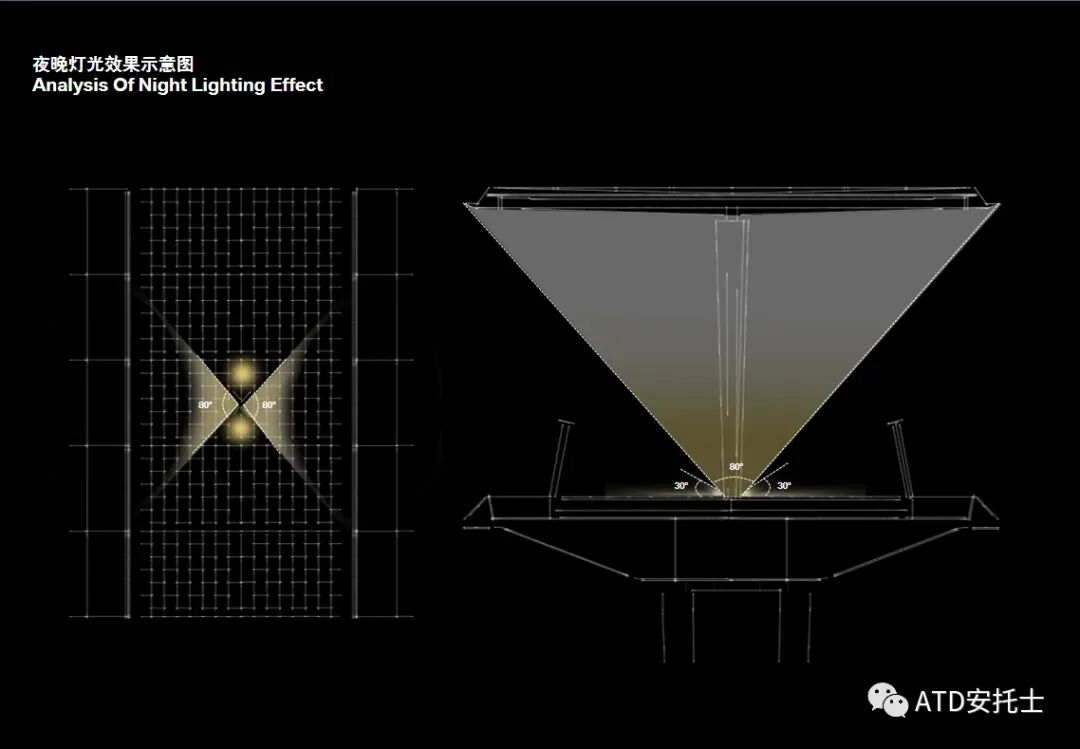

夜晚灯光效果，伞状柱体X形光影 © Elton
06屋面材料，严选细致
屋面采用钛锌板立边咬合系统（Standing Seam Roof System）。板块连接方式是肋边咬合形成密合连接，屋面上看不见任何穿孔，支承方式隐藏在面板之下。钛锌板立边双咬合系统——第一次通过机械咬合，第二次由人工咬合完成，特制固定座解决热胀冷缩产生的板块应力，避免结构坏。
07无障碍设计，畅通无阻
设计考虑到老年人、残疾人、儿童、携带行李者、携自行车者的使用，在天桥两侧配备了两台垂直电梯。行人可通过电梯上下天桥，满足弱势群体及行动障碍人士的需求，提高天桥的舒适性与便性。

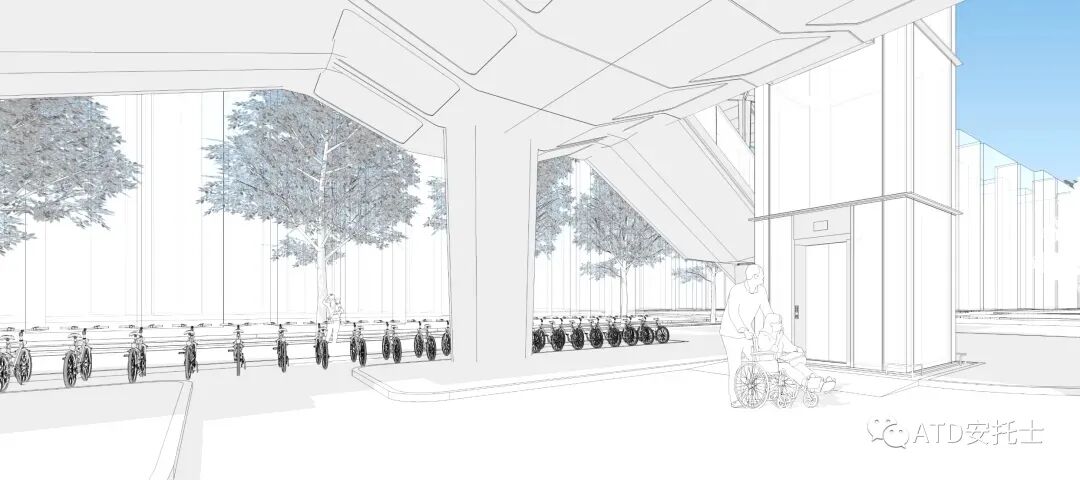

桥底自行车停车场与无障碍电梯 © ATDESIGNOFFICE
▽设计
随着天桥美化工程的推展，迎接着十四五规划推进基础设施建设、推动绿色发展，促进人与自然和谐共生的展望。国家大力强化绿色发展的法律和政策保障，支持绿色技术创新，推进清洁生产，发展环保产业，推进重点行业和重要领域绿色化改造。水围天桥前瞻性的设计获得了国家实用新型专利证书，ATDesignoffice会结合国际化的眼光，继续积极推动绿色建筑的发展。
▽图纸

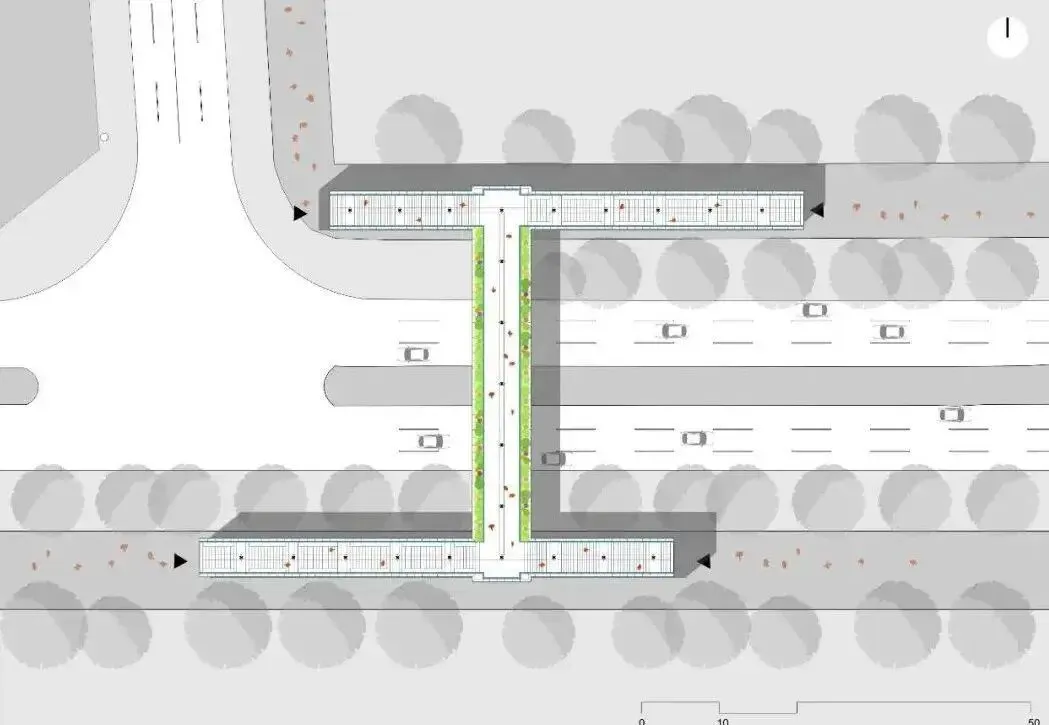

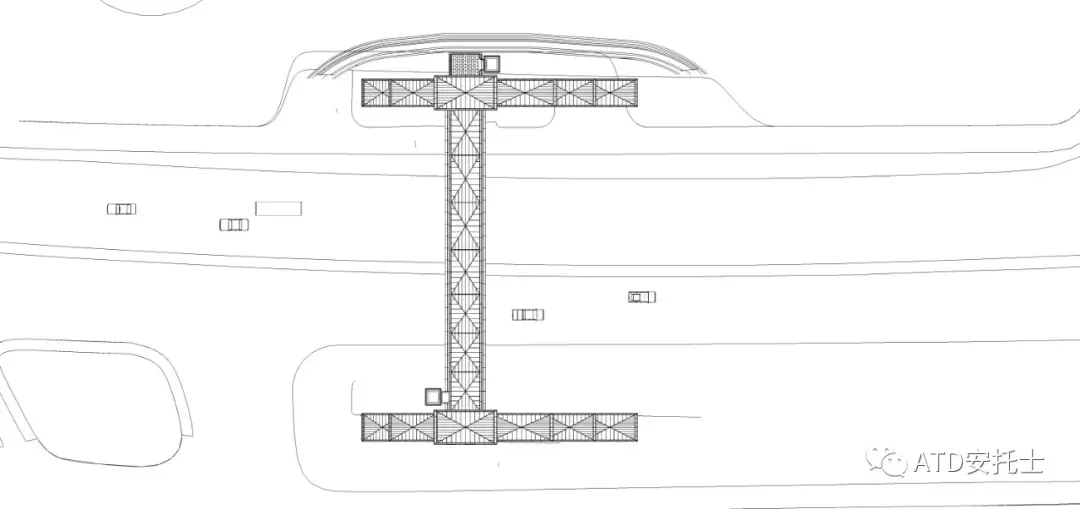

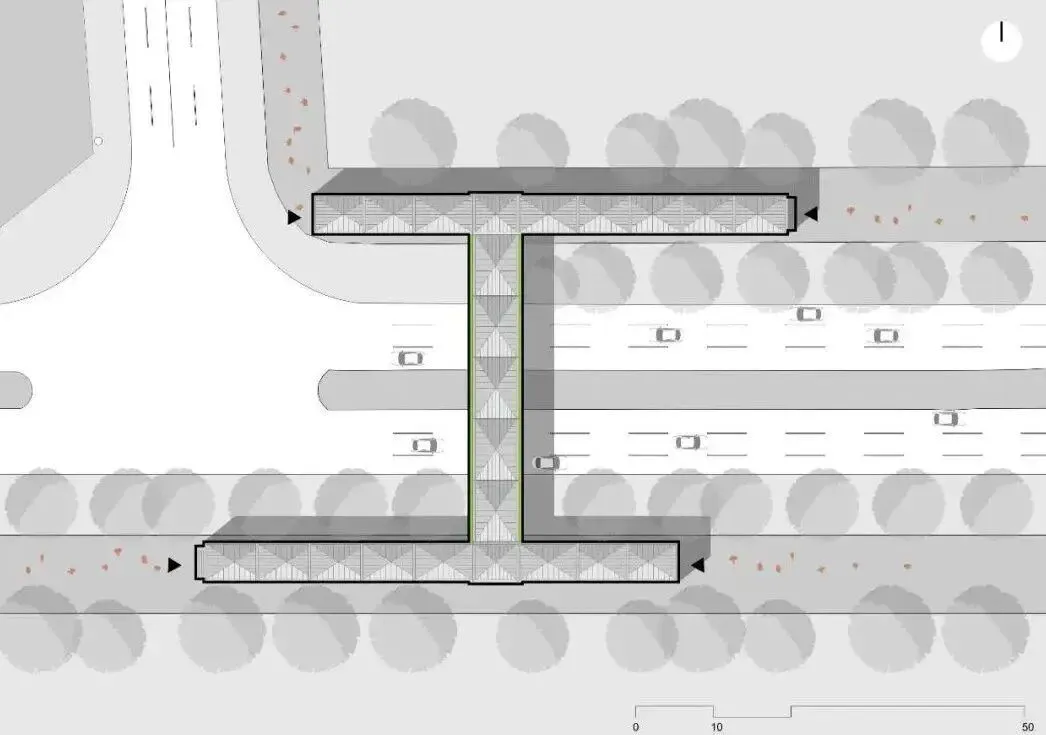

▲平面图

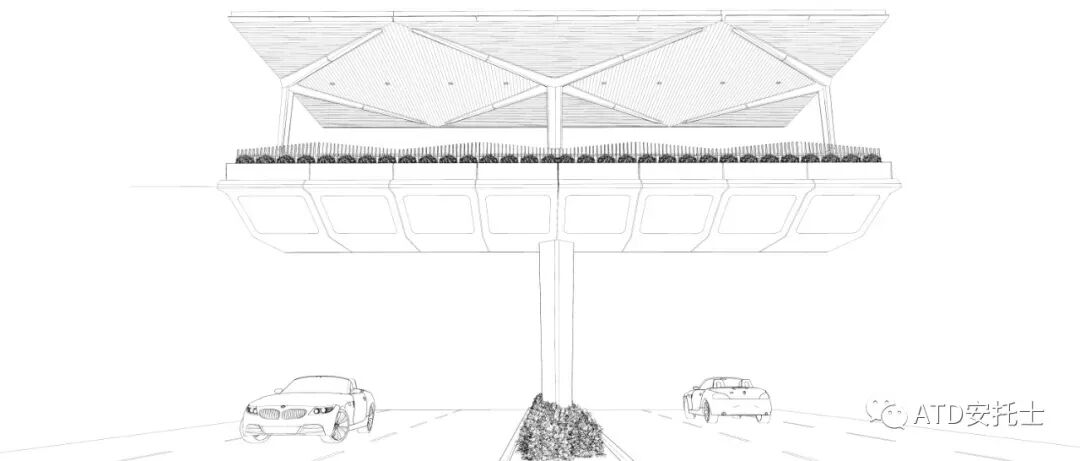

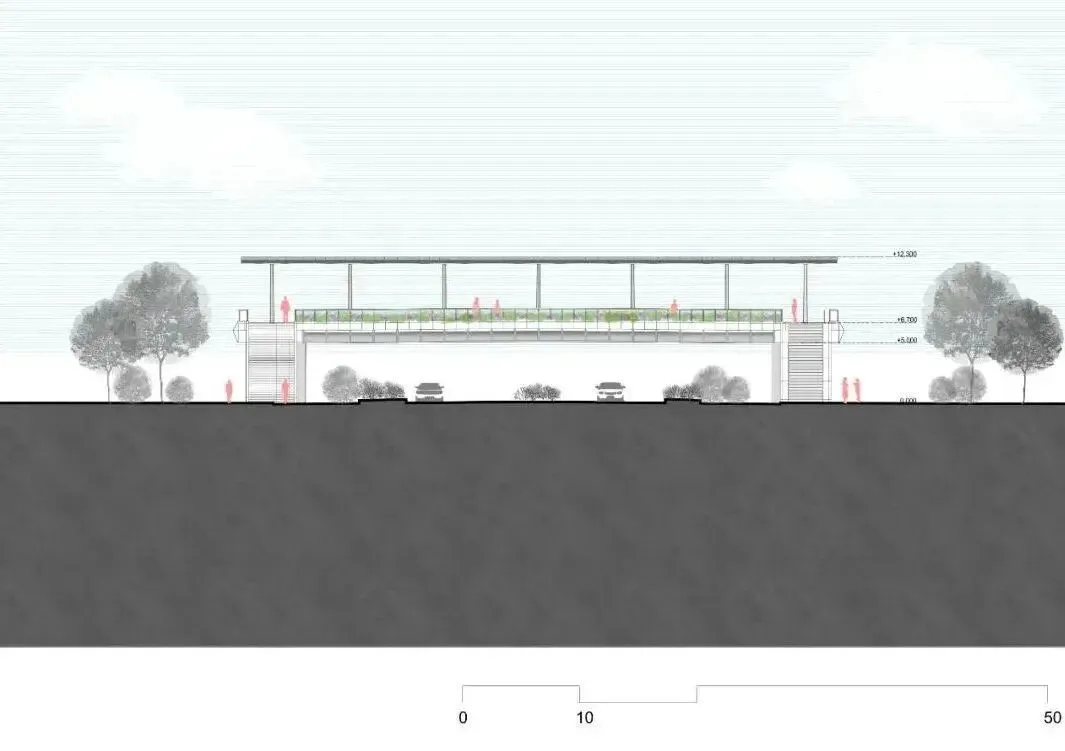

▲剖面图

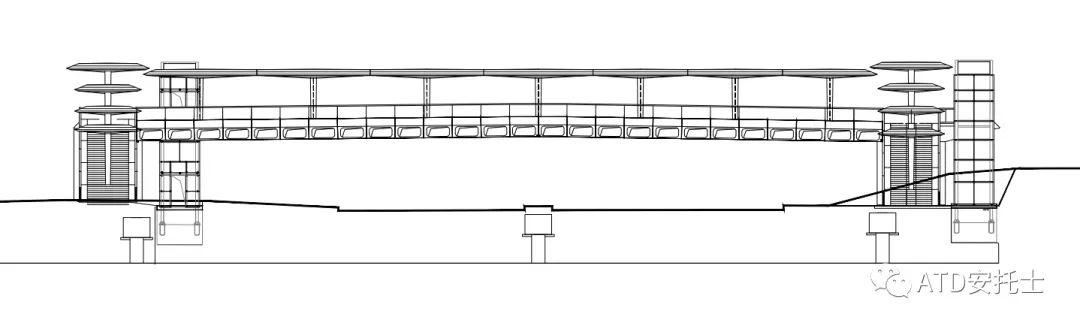

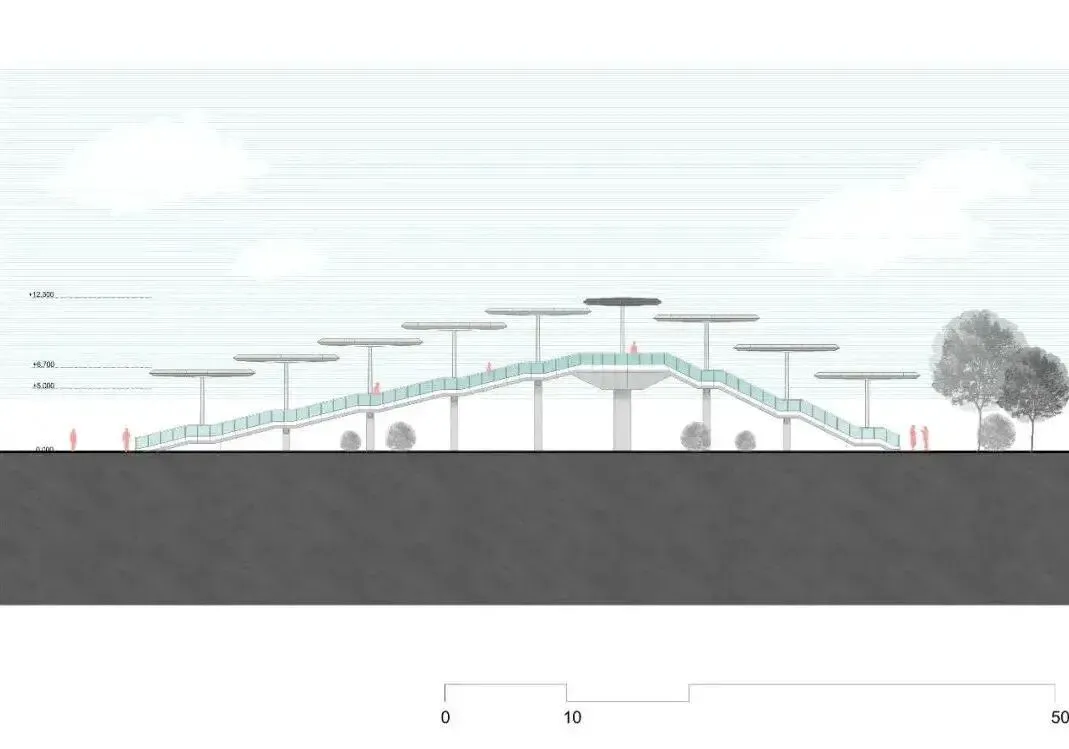

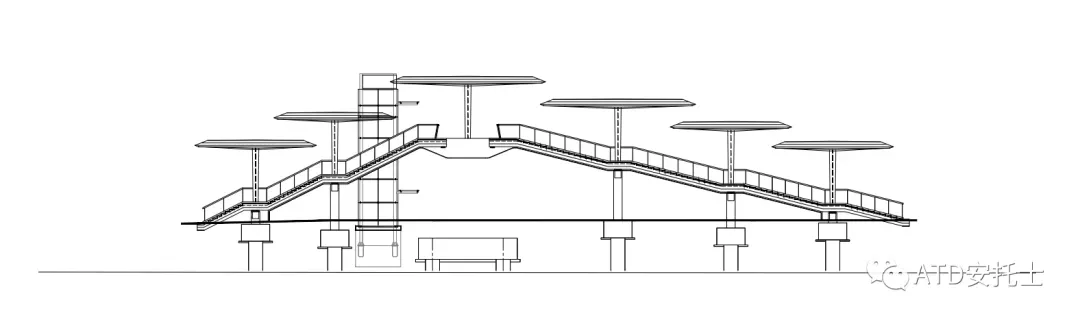

▲立面图

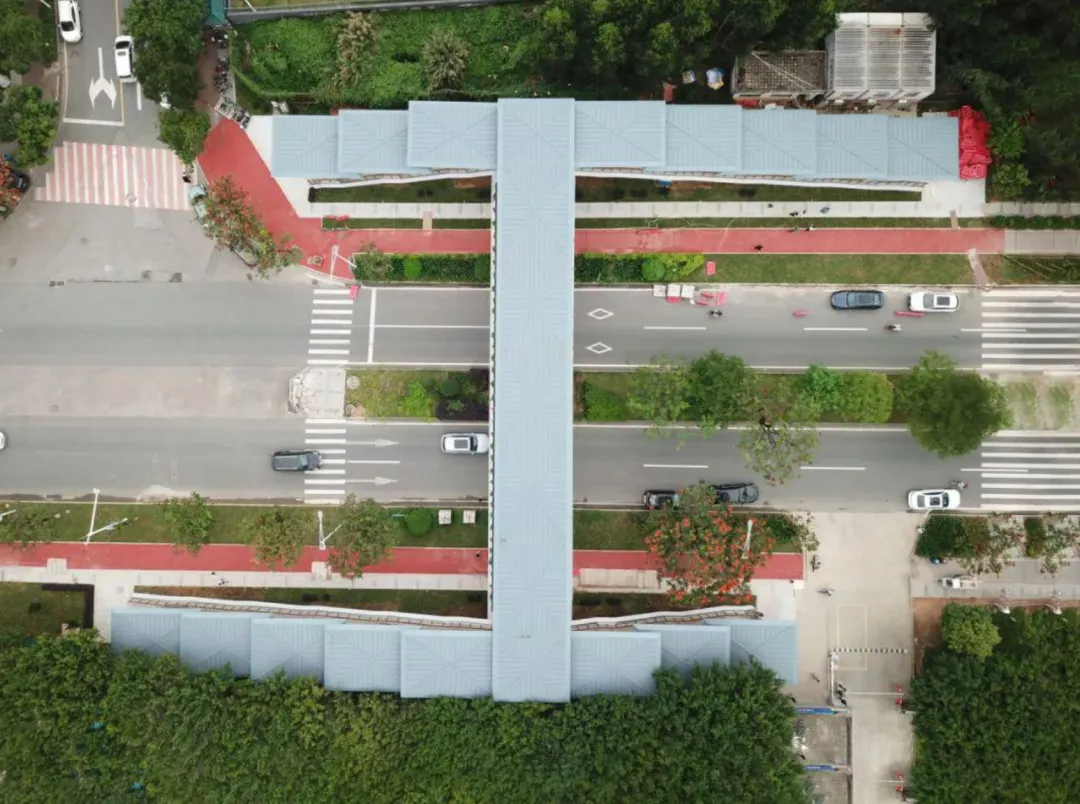

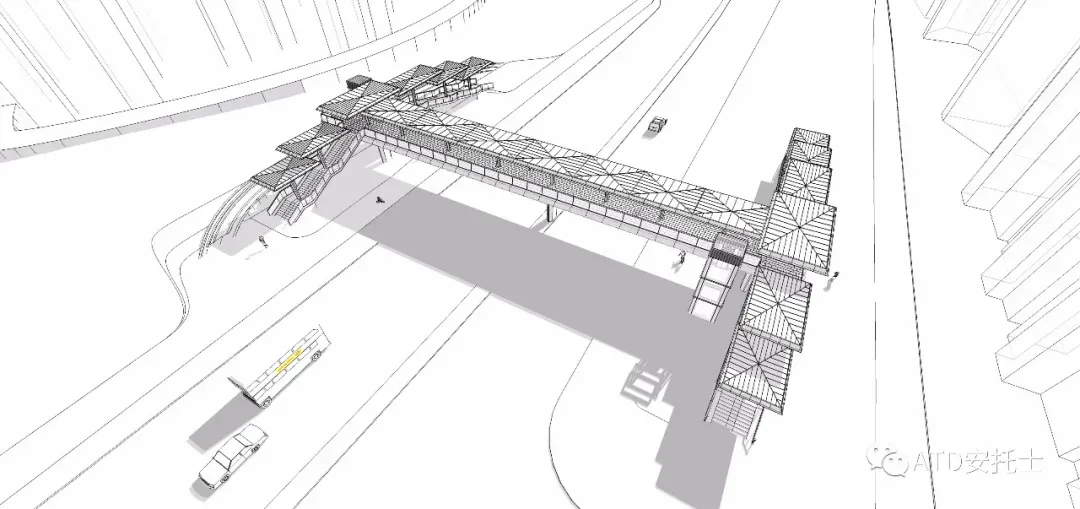

▲鸟瞰图

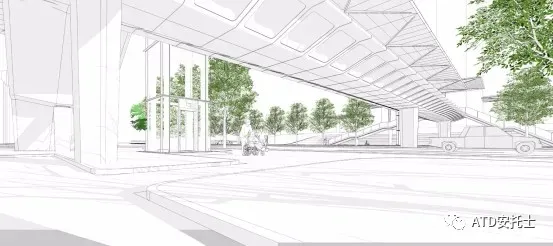

▲仰视图

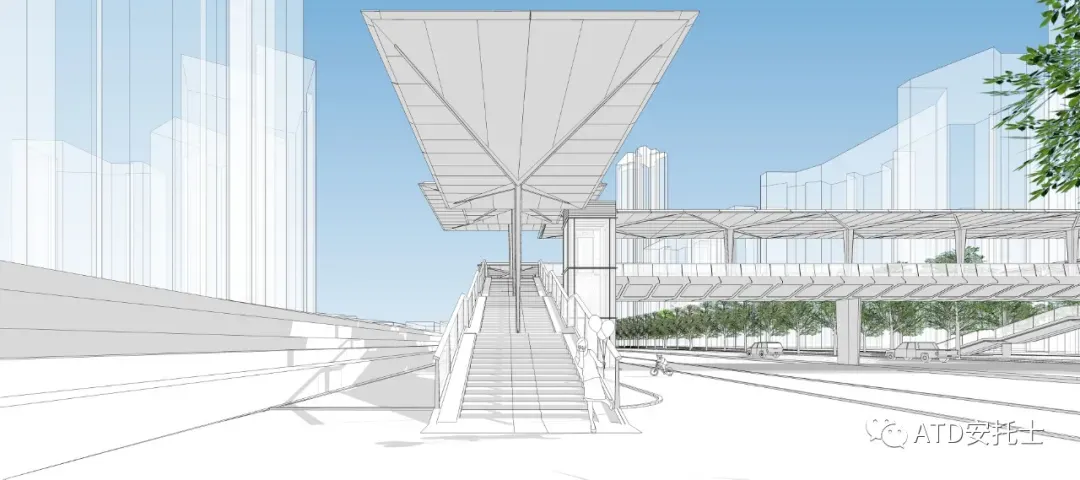

▲引桥视图
▽项目信息
| |
| |
| |
| |
| ATDESIGNOFFICE 英国安托士建筑设计事务所 |
| |
| 李晓雪 · Slavo Siska · 吴晓丽 · 张晓莹 |
| |
| |
| |
| |
| |
| |
