深圳大学崔焕卿/姚磊联合新加坡国立大学杨慧颖团队Nano Energy:弱溶剂化局域水盐电解液协同水合离子筛分碳孔,助力超低温锌离子混合电容
- 2026-05-23 12:00:45
深圳大学崔焕卿/姚磊联合新加坡国立大学杨慧颖团队Nano Energy:弱溶剂化局域水盐电解液协同水合离子筛分碳孔,助力超低温锌离子混合电容
研究背景
水系锌离子混合电容器（AZHCs）兼具电池型能量密度与超级电容器型功率特征，是极具潜力的低成本安全储能体系。但当工作温度降至 -40 ℃以下时，电解液易发生冻结，Zn2+ 在体相中的扩散以及电极界面的去溶剂化过程都会显著变慢，进而拖累倍率性能、能量密度和循环稳定性。近年来，water-in-salt（WIS）与 localized water-in-salt（LWIS）策略虽能一定程度降低冰点并拓宽电化学窗口，但高盐体系仍普遍存在黏度偏高、Zn2+ 去溶剂化困难、副反应增强及枝晶生长等问题。也就是说，如何同时降低自由水活性、优化 Zn2+ 溶剂化结构并稳定电极/电解液界面，仍是超低温 AZHCs 设计的关键挑战。
内容简介

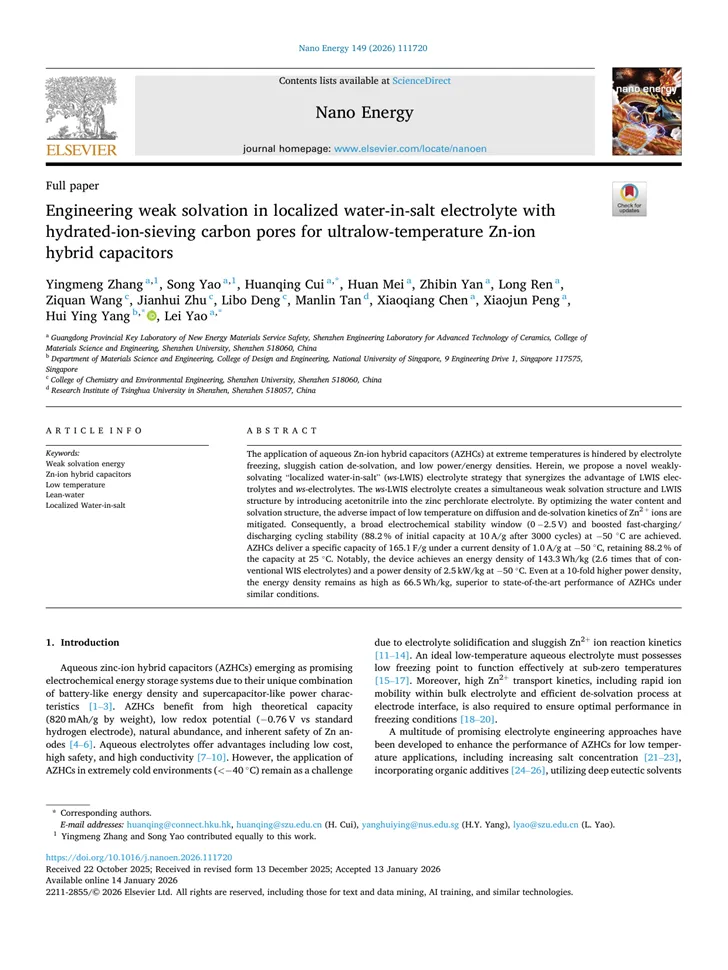

针对这一难题，作者提出弱溶剂化局域水盐（ws-LWIS）电解液策略：在 Zn(ClO4)2 水系高盐体系中引入乙腈（AN），使电解液同时具备 LWIS 的局域高浓度特征和弱溶剂化特征。分子动力学与 DFT 计算表明，Zn2+ 的溶剂化结构由传统的 Zn[H2O]6^2+ 转变为 Zn[H2O]5[ClO]+，从而显著削弱 Zn2+-H2O 相互作用并降低界面去溶剂化难度。 进一步地，团队构筑了分级多孔碳纳米笼（HPC-NC）正极，以匹配优化后的水合离子尺寸与传输行为。最终，Zn||HPC-NC 全电池在 -50 ℃、1.0 A g^-1 下可实现 165.1 mAh g^-1 的比容量，在 10 A g^-1 下循环 3000 次后仍保持 88.2% 初始容量；同时器件在 -50 ℃下实现 143.3 Wh kg^-1 的能量密度和 2.5 kW kg^-1 的功率密度，即使功率提升 10 倍，能量密度仍可保持 66.5 Wh kg^-1。 亮点数据：电解液冰点降至 -91 ℃；Zn2+ 去溶剂化总能由 6.01 eV 降至 5.53 eV；-50 ℃下比容量 165.1 mAh g^-1；10 A g^-1 循环 3000 次容量保持 88.2%。
图文导读

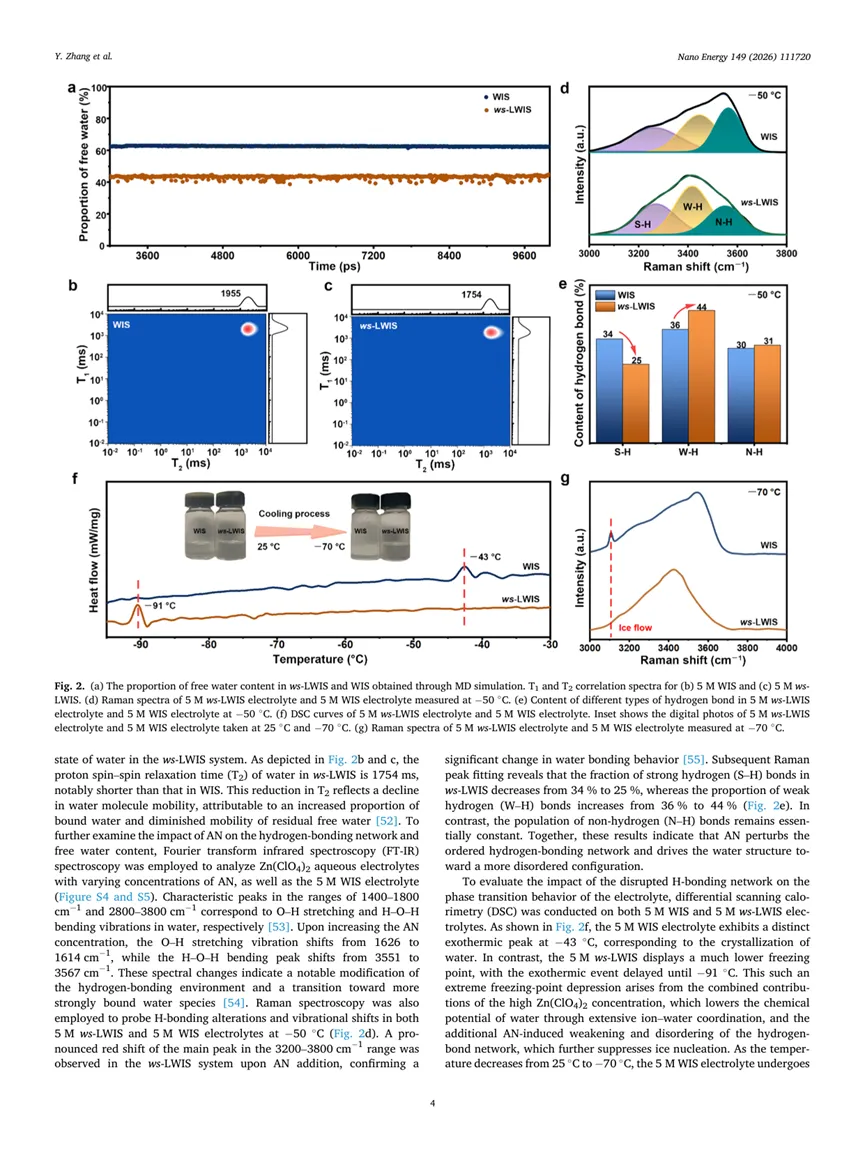

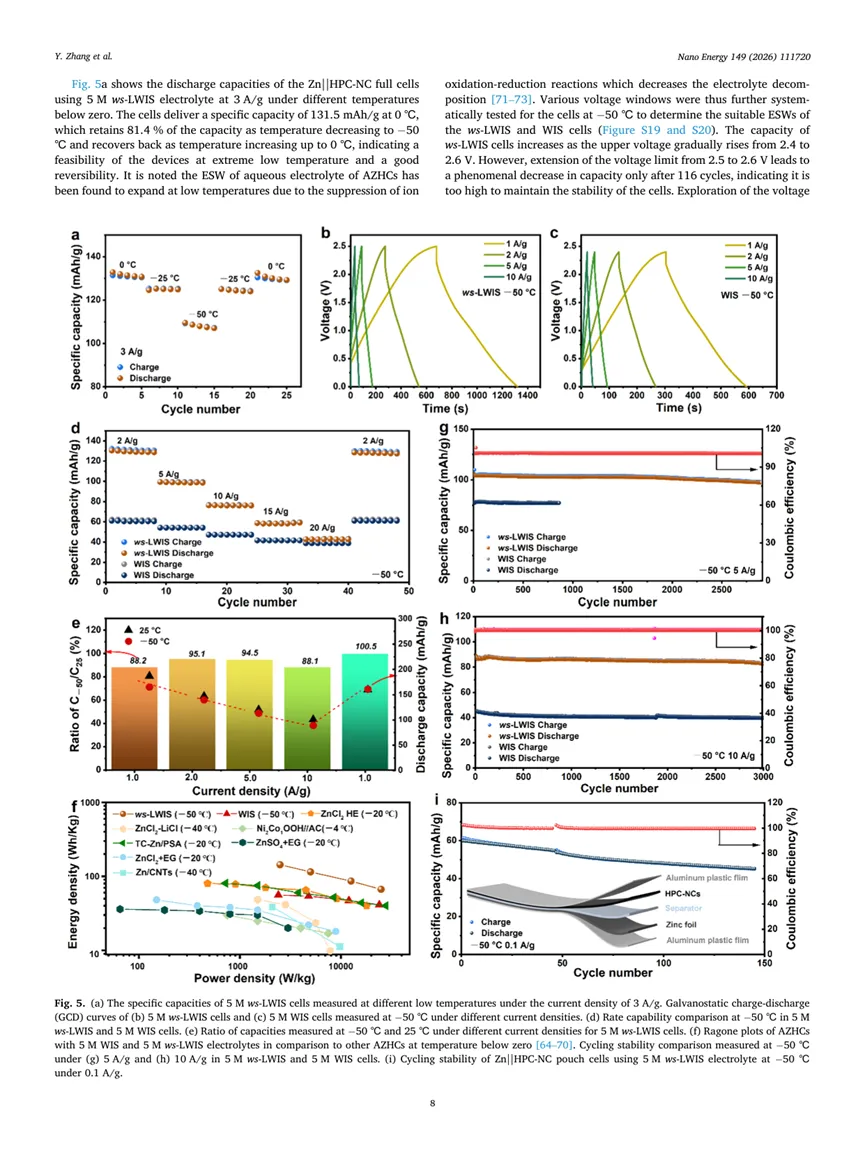

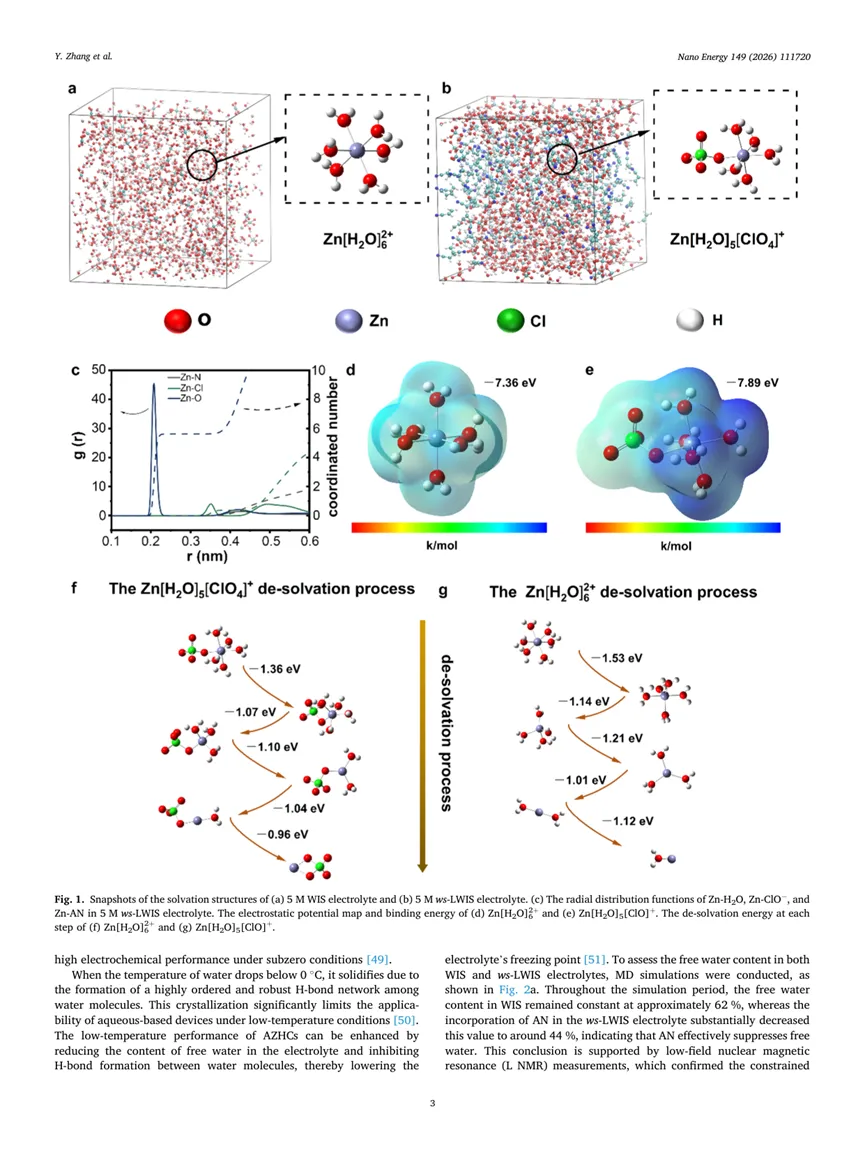

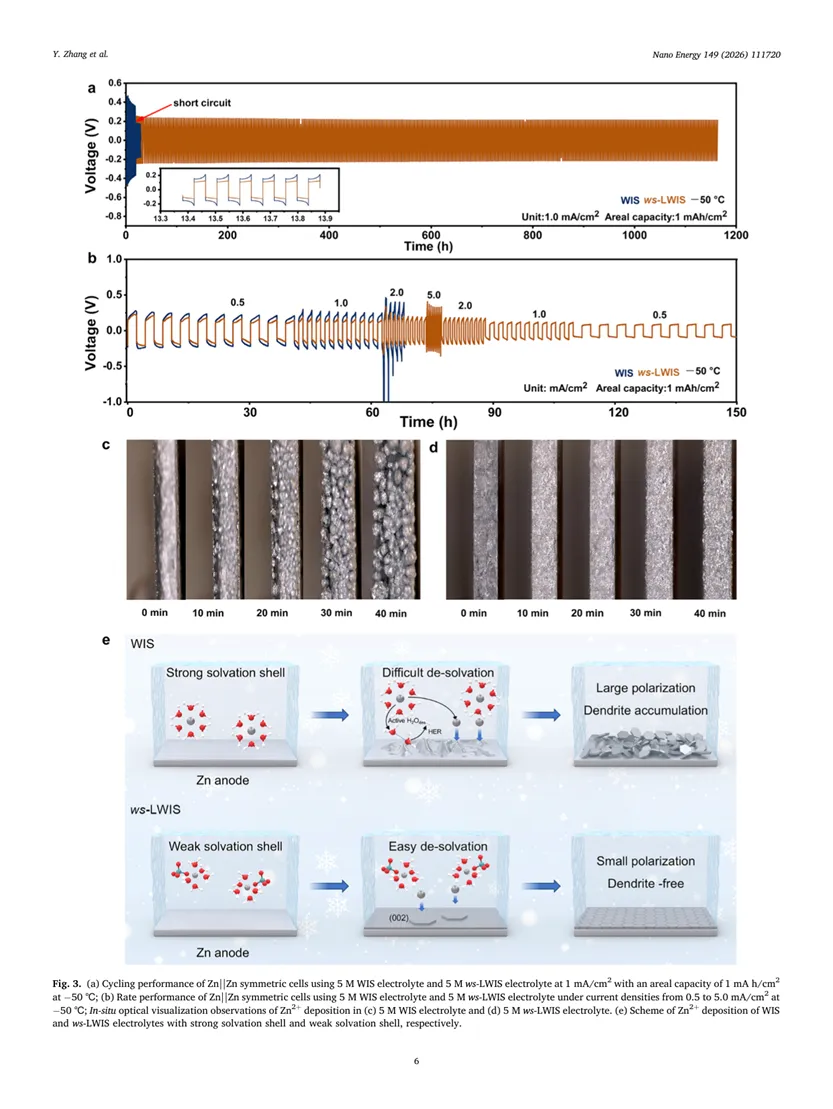

这项工作的核心并不只是“往高盐体系中加入有机溶剂”，而是借助乙腈同步重塑 Zn2+ 的溶剂化壳层和水的氢键网络。图 1 直观展示了这一点：在传统 WIS 中，Zn2+ 主要以 Zn[H2O]6^2+ 形式存在；而在 ws-LWIS 中，ClO4^- 进入第一溶剂化壳层，形成 Zn[H2O]5[ClO]+，从源头上削弱了 Zn2+ 与水分子的束缚。 进一步的理论计算表明，这种新型溶剂化结构不仅改变了配位环境，也实质性降低了界面去溶剂化难度。与 Zn[H2O]6^2+ 相比，Zn[H2O]5[ClO]+ 的总去溶剂化能更低，而且去溶剂化过程中不会像前者那样大量把活性水带到电极界面，因此更有利于低温下的快速电荷转移以及副反应抑制。 电解液微观结构的变化进一步反映在水状态调控上。作者通过 MD、低场 NMR、Raman 和 DSC 证明：引入 AN 后，自由水比例由约 62% 降至约 44%，强氢键比例由 34% 降至 25%，弱氢键占比由 36% 升至 44%，电解液冰点则由 -43 ℃显著下移至 -91 ℃。这说明 ws-LWIS 不仅“更难结冰”，也在更深层次上打乱了有序氢键网络，为超低温离子传输保留了液态环境。 在锌负极界面，ws-LWIS 对沉积行为的改善同样十分明显。Zn||Zn 对称电池在 -50 ℃、1 mA cm^-2 条件下可稳定运行约 1150 h，而对照 WIS 体系约 20 h 即出现短路；原位光学观察也显示，ws-LWIS 中锌沉积更均匀、枝晶显著减少。作者将这一现象归因于弱溶剂化壳层更易去溶剂化，并降低了界面活性水诱发 HER 与枝晶累积的概率。 除电解液外，作者还设计了分级多孔碳纳米笼（HPC-NC）正极，通过纳米笼-微孔-大孔协同结构提升水合 Zn2+ 的入孔可达性与吸附/脱附面积。固态 NMR 结果显示，5 M ws-LWIS 能更有效进入 HPC-NC 孔道内部，说明“弱溶剂化电解液 + 水合离子筛分碳孔”的协同设计，是器件性能提升的另一关键。 在全电池层面，这一协同策略最终转化为突出的超低温综合性能。器件在 -50 ℃下不仅保持较高容量与优异倍率特性，还相较已报道低温 AZHCs 展现出更高的能量-功率组合表现。更重要的是，Zn||HPC-NC 软包电池在 4×6 cm 尺寸下也表现出稳定循环，说明该体系并非停留在材料半电池层面，而已具备向实际低温储能场景放大的潜力。
总结与展望
总体来看，这项工作通过“弱溶剂化局域水盐电解液 + 水合离子筛分碳孔”的双重设计，同时解决了低温水系锌离子混合电容器最棘手的两个问题：一是电解液易冻结、氢键网络过强，二是 Zn2+ 去溶剂化缓慢及界面沉积不稳定。相较于仅靠提高盐浓度或简单加入防冻助剂的思路，该工作更强调从溶剂化化学、界面反应动力学和孔道匹配三个层面进行协同优化。 从应用角度看，这一研究为极寒环境下高功率、高能量水系储能器件的开发提供了新的电解液-电极协同范式，也为寒区便携储能、低温电网调峰和特殊环境电源系统设计提供了参考。未来若能进一步结合更高面容量电极、长寿命软包验证及系统级集成优化，ws-LWIS 体系有望在超低温储能领域展现更大价值。 文献链接： https://doi.org/10.1016/j.nanoen.2026.111720
第一作者：Yingmeng Zhang
通讯作者：Huanqing Cui，Hui Ying Yang，Lei Yao
通讯单位：Shenzhen University；National University of Singapore
论文 DOI：https://doi.org/10.1016/j.nanoen.2026.111720
声明：
本文仅为了分享交流科研成果，无任何商业用途。如有侵权，联系邮箱或添加小编微信删除。
韩国科学技术研究院Moon Son、Hoo Hugo Kim团队Water Research：基于语言模型的边缘设备端人工智能智能体用于电化学海水淡化
2026-05-22
2026-05-21
“中国材料大会2026”第二轮会议通知|B05-环境分离净化材料与技术分会
2026-05-20
荷兰格罗宁根大学ACS Omega——2D/3D 钙钛矿太阳能电池中烷基铵间隔基诱导的电荷转移研究
2026-05-19
关注环材有料视频号，提供会议、讲座等直播服务！
微信加群：
环材有料为广大环境材料开发研究领域的专家学者、研发人员提供信息交流分享平台，我们组建了环境材料热点领域的专业交流群，欢迎广大学者和硕博学生加入。
进群方式：扫下方二维码添加小编为好友，邀请入群。请备注：名字-单位-研究方向。
扫二维码添加小编微信，邀请入群，获得更多资讯
本文来自网友投稿或网络内容，如有侵犯您的权益请联系我们删除，联系邮箱：wyl860211@qq.com 。
随机文章
-
10个月宝宝每天需要喝多少奶粉？
- 【深圳招聘】龙岗国际艺术中心“职”等你来!行政专员、品牌宣传专员等岗位,寻找志同道合的你~
- 5.23深圳家教上门家教订单信息(小学/初中/高中)80-300/小时(时薪制)进家教群接单
- 深圳星河盛境公寓楼盘详情&70年产权,总价62万起,地铁口
- 明天笔试!深圳证券交易所考前冲刺必看→
- APEC在深圳
- 深圳第一区,给年轻人留了一扇门
- 目前70w,接到深圳110w offer,定居成都,有小孩,划得来去吗?
- 深圳家长必看!优质学位开抢!
- 深圳大会现场直击:十年狂欢后,行业迎来最残酷拐点
- 深圳2h即达!端午可用!【中山·敏捷汉普敦·温泉海岸】平日周末不加收!￥299元抢舒适复式海景两房一厅+免费小冰箱+双人当日单次温泉门票~
