中科院深圳先进院《Nature Communications》力学增强一体化双层膜:序贯调控神经-血管-成骨网络实现阶段性骨再生

骨修复长期受困于传统双层膜界面整合差、稳定性不足及缺乏对复杂愈合过程的时序调控能力，而植入物力学失配与降解过快导致结构早衰与功能失效，进一步制约了临床骨重建效果。现有仿生膜虽部分模拟骨膜结构，却难以兼顾长效力学支撑与多阶段生物活性时序递送。

中国科学院深圳先进技术研究院赖毓霄研究员、张原驰副研究员团队开发了一种力学增强界面统一的双层复合膜。该膜的核心为壳聚糖/氧化单宁酸/氧化镁纳米颗粒双交联网络，通过同分异构原位成型策略构建屏障层与多孔层连续一体化界面。基于席夫碱键与酚-镁配位协同增强，膜在干态下拉伸强度达~156 MPa、湿态下~8.6 MPa，降解56天后仍保持结构完整。大鼠颅骨临界缺损模型中，骨体积分数达~37.6%，为临床胶原膜的~2.7倍。单细胞测序揭示膜构建了雪旺细胞-内皮细胞-成骨谱系细胞紧密互作的神经血管-成骨通讯网络。相关成果以“Unified bilayer membranes with mechanically reinforced interface for stage-adaptive bone regeneration”为题发表于《Nature Communications》。

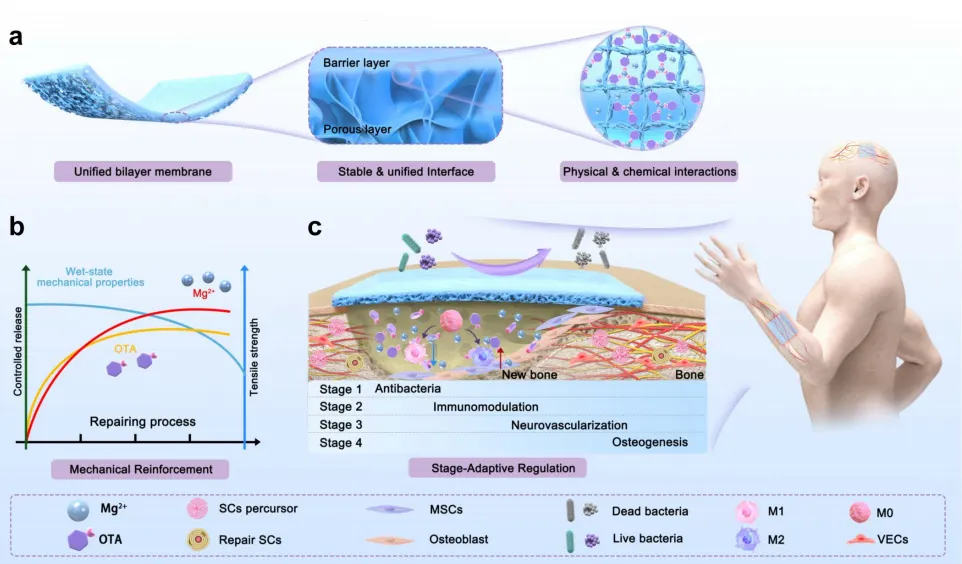

图1 统一双层膜的设计架构与阶段适应性骨再生机制

研究团队设计包含屏障层（致密、疏水、抗细菌黏附）与多孔层（亲水、促细胞浸润）的一体化结构。双交联网络由壳聚糖氨基与氧化单宁酸醌基形成席夫碱键（C=N），辅以酚羟基与MgO纳米颗粒的配位键增强。膜可卷曲、折叠、弯曲而无分层开裂，适应不规则骨缺损。植入后序贯释放OTA（~7天内快速，持续至28天）与Mg²⁺（~14天快速，持续至56天），分别介导早期免疫调控与后期神经血管-成骨协同再生。

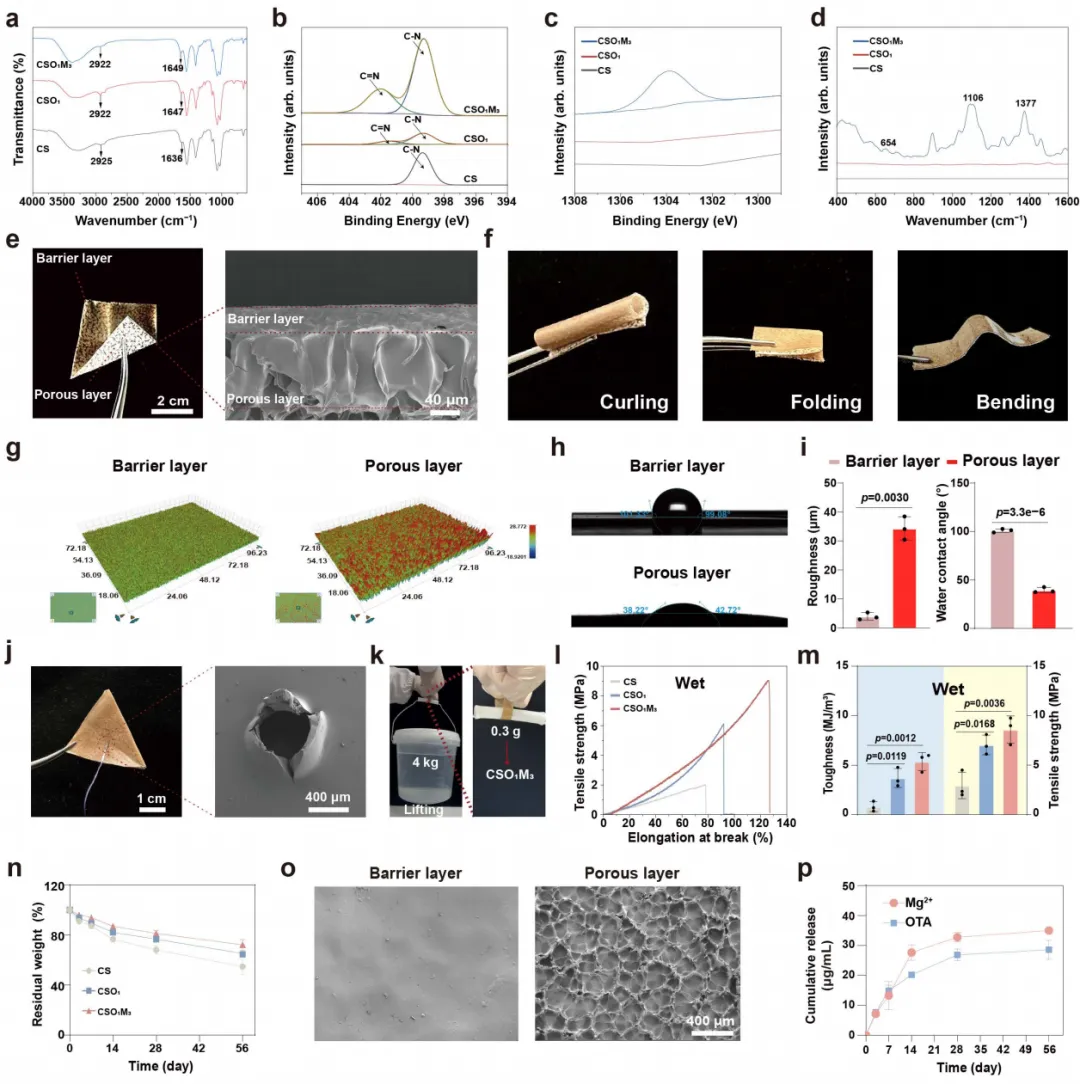

图2 膜的理化表征与力学性能

FTIR显示CSO₁M₃中酰胺键特征峰从1636 cm^-1移至1649 cm^-1，XPS证实C=N键（401.5–402.0 eV）及Mg1s峰（1303.8 eV），Raman光谱检出Mg²⁺-儿茶酚配位峰（654、1106、1377 cm^-1）。SEM断面显示屏障层（Ra~4.0 µm，接触角~101°）与多孔层（Ra~34.4 µm，接触角~40°）连续无界面间断。干态拉伸强度~156 MPa、韧性~72 MJ m^-3，湿态强度~8.6 MPa、韧性~5.4 MJ m^-3，优于天然骨膜（~4.0 MPa）。溶胀率由纯CS的~638%降至~165%。56天降解后残留~73%，pH稳定于7.2–7.4，预计6–8月完全吸收。

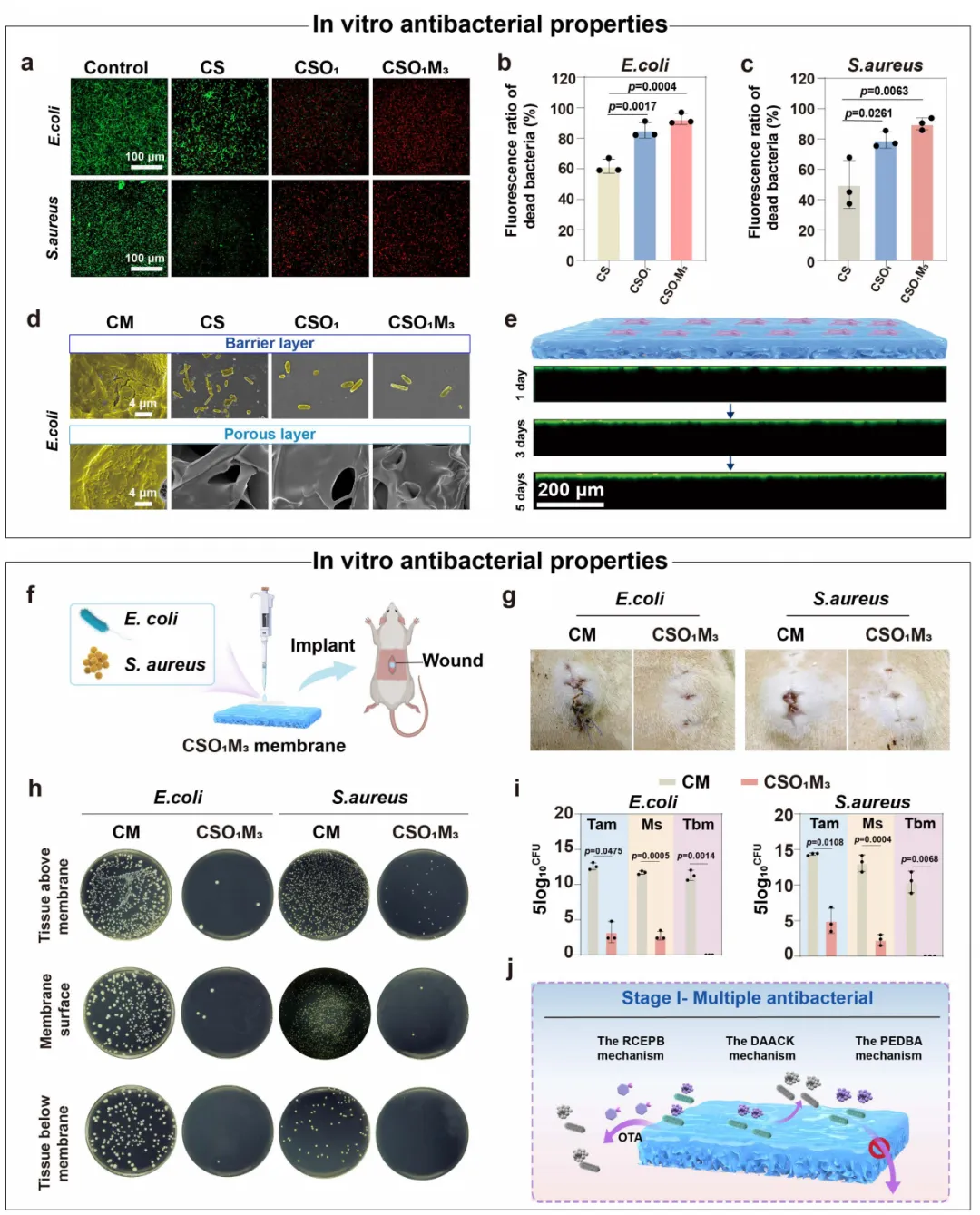

图3 屏障功能与抗菌性能

24h抗菌率：CSO₁M₃对金黄色葡萄球菌~74%、大肠杆菌~70%，为纯CS的~1.6倍；3天活死染色显示杀灭率~90%（金葡）与~93%（大肠）。跨膜穿透模型中，临床胶原膜（CM）屏障层形成致密生物膜且细菌穿透多孔层，而CSO₁M₃仅见少量变形细菌附着、无穿透。纤维细胞（L929）垂直生长被屏障层有效阻断。大鼠皮下感染模型中，CSO₁M₃组组织下层（Tbm）抗菌排除率~100%，H&E染色示炎症显著减轻。三重机制：快速化学清除浮游菌（RCEPB）、动态抗黏附-接触杀伤（DAACK）、致密屏障层物理阻隔（PEDBA）。

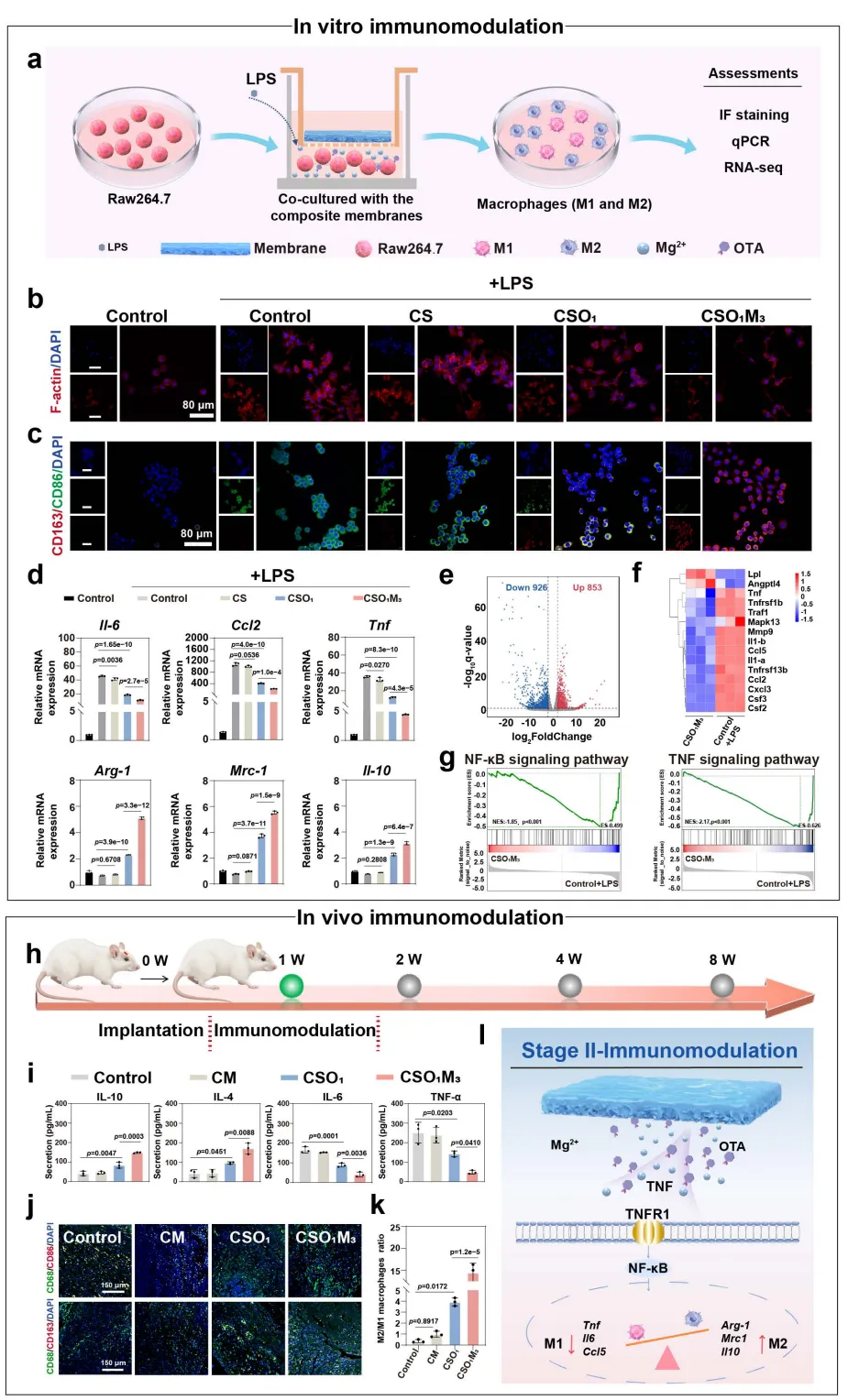

图4 免疫调控与炎症微环境重塑

LPS刺激下，CSO₁M₃组巨噬细胞呈伸长纺锤形（M2表型），CD86（M1）表达下调~56%，CD163（M2）上调~104%。qPCR示M1基因（Il6、Ccl2、Tnf）显著下调，M2基因（Arg1、Mrc1、Il10）上调。RNA-seq示926基因上调和853下调，GO富集显示炎症/先天免疫通路抑制、IL-4相关通路激活，KEGG示TNF/NF-κB通路下调、PPAR信号上调。体内1周后，CSO₁M₃组血清IL-6/TNF-α降低、IL-10/IL-4升高，M2/M1比值~14.5（对照组~2.5）。机制为OTA/Mg²⁺协同抑制TNF-α诱导的NF-κB活化。

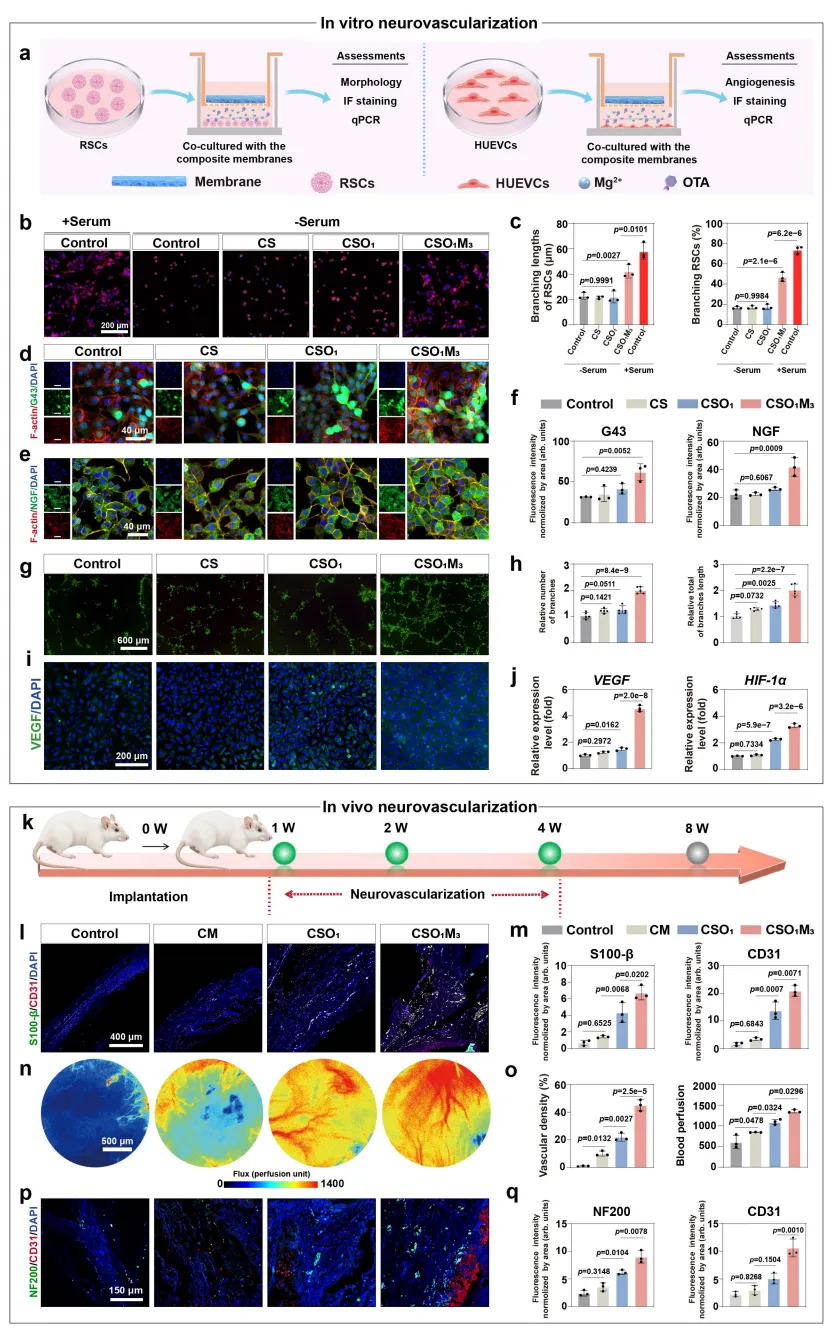

图5 神经血管化调控

CSO₁M₃组雪旺细胞（RSCs）分支长度增加~1.8倍、分支比例增加~2.8倍，GAP-43/NGF表达分别提升~97%/~88%。HUVECs管形成分支数及总长度均~2倍于对照组，VEGF/HIF-1α表达显著上调。体内1周后S100β⁺（雪旺细胞）与CD31⁺（血管）表达显著增强；2周激光散斑示血管密度较CSO₁组提升~2.1倍、血流灌注提升~1.2倍；4周NF200⁺神经纤维与CD31⁺血管紧密伴行，CGRP⁺感觉神经及Emcn⁺/CD31⁺H型血管显著增多。

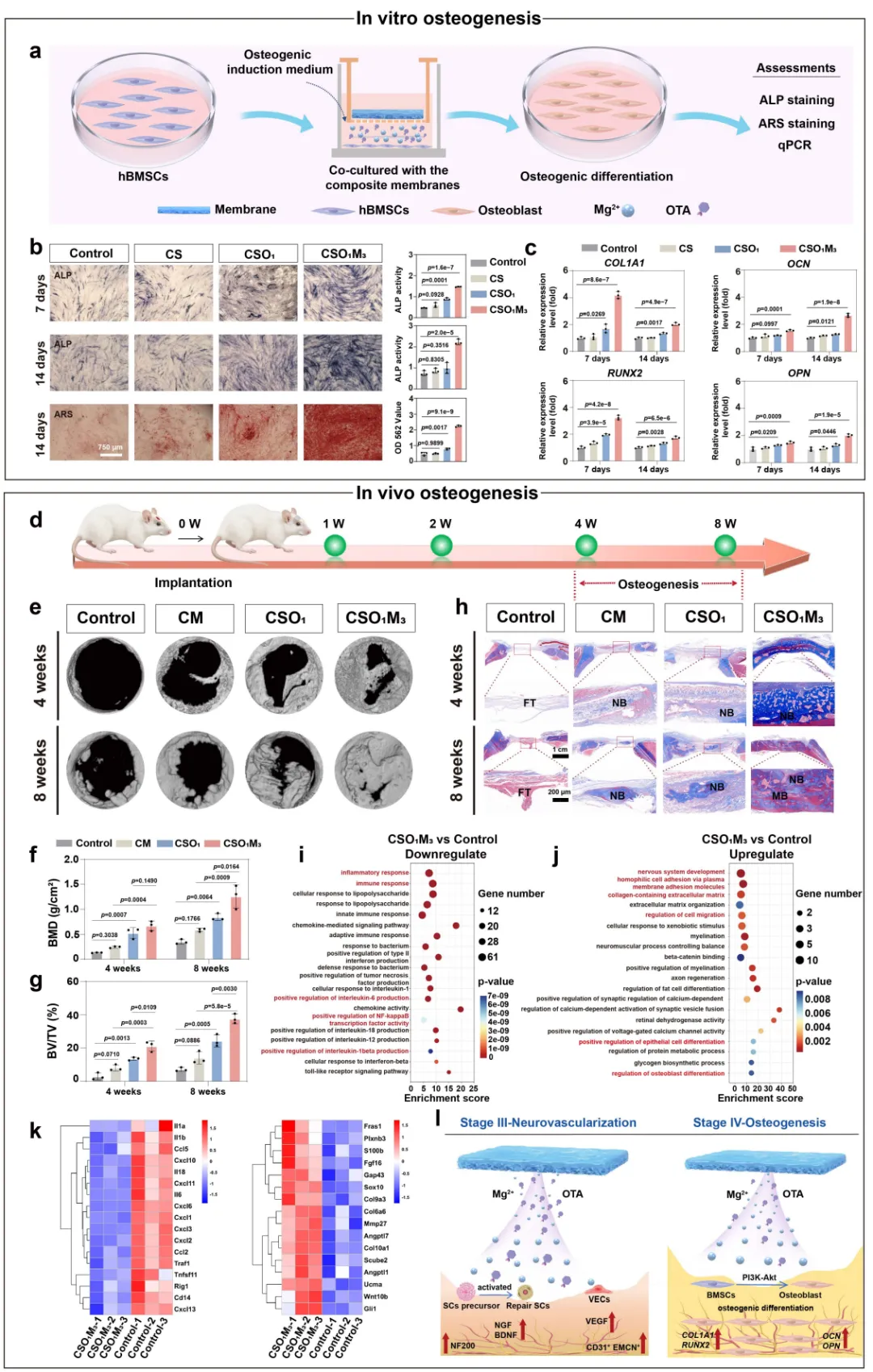

图6 成骨调控与机制

hBMSCs共培养7/14天后，CSO₁M₃组ALP活性与矿化结节显著增强，COL1A1/OCN/RUNX2/OPN表达持续上调。Micro-CT示8周后CSO₁M₃组骨体积分数（BV/TV）~37.6%、骨密度（BMD）~1.26 g/cm³，CM组仅~14.1%与~0.59 g/cm³。Masson染色示新生骨（NB）与成熟骨（MB）显著增多。转录组示558上调和156下调基因，GO上调富集“神经系统发育”、“成骨分化”等，KEGG示PI3K-Akt通路激活，p-PI3K/p-Akt/Runx2表达增强。

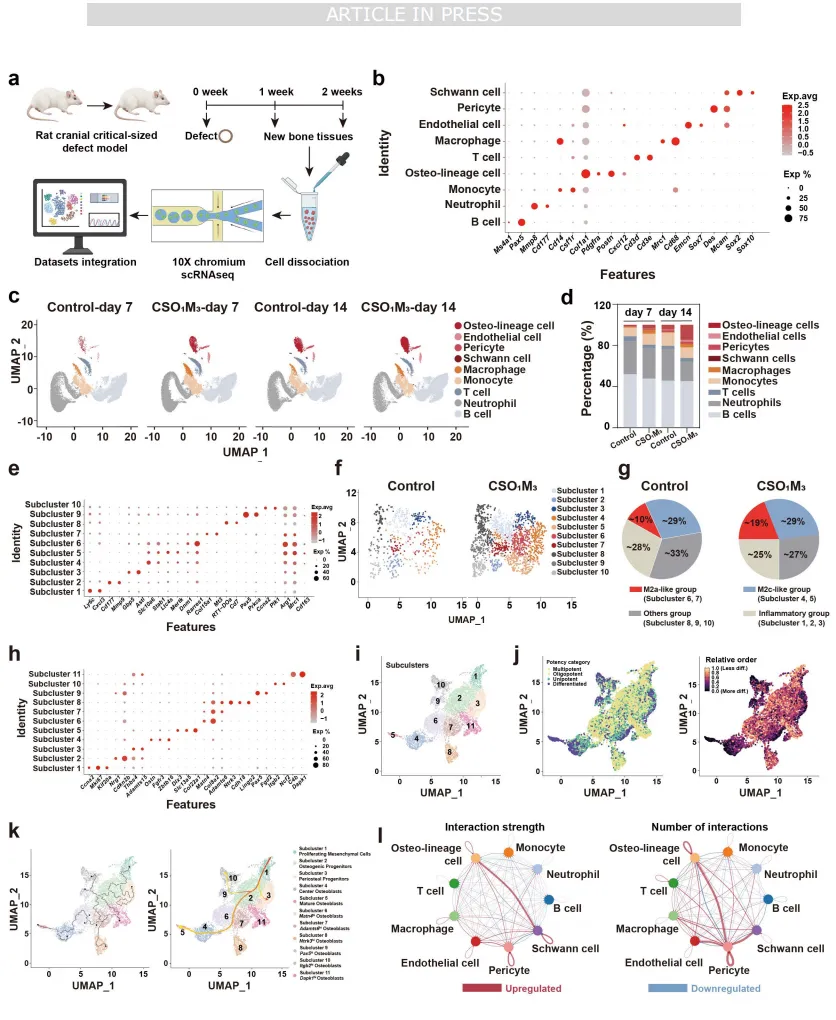

图7 单细胞转录组揭示神经血管-成骨通讯网络

scRNA-seq鉴定9个细胞簇（B细胞、中性粒、T细胞、单核、巨噬、成骨谱系OLCs、内皮、周细胞、雪旺细胞）。CSO₁M₃组OLCs比例持续升高，巨噬细胞中M2c样（清创/抑炎）与M2a样（修复/重塑）亚簇显著增加。拟时序分析示OLCs由前成骨向成熟成骨分化轨迹。CellChat分析示CSO₁M₃组雪旺细胞-内皮细胞-OLCs间相互作用强度与数量显著增强，形成紧密整合的通讯网络。

本研究构建了力学增强与阶段适应性骨再生平台，核心突破：（1）同分异构原位成型实现屏障层-多孔层连续一体化界面，消除分层失效风险；（2）席夫碱-配位双交联赋予干态~156 MPa、湿态~8.6 MPa力学性能，满足长周期支撑需求；（3）OTA/Mg²⁺序贯释放在56天内依次覆盖抗菌、免疫调控、神经血管化与成骨四阶段，时空匹配愈合进程；（4）大鼠颅骨缺损模型骨再生达临床膜~2.7倍，scRNA-seq揭示神经-血管-成骨紧密互作网络。
