在先进微纳制造与印制电路板(PCB)生产线上,如何让激光“画笔”在起伏不平的介质表面画出微米级精度的线条,一直是令业界头疼的技术挑战。感光工件稍有翘曲或不平整,激光光斑就会因脱离焦深范围而发生弥散,导致曝光图形失真、精度受损。
针对这一行业痛点,国家级专精特新“小巨人”企业——深圳市先地图像科技有限公司(Anteland)近期公开了一项创新性专利方案,将手机拍照中的“防抖技术”成功跨界引入到了高精度工业光刻机上。
专利核心档案
一、 趣味科普:什么是激光直写与OIS?
普通人可能对这两个词感到陌生,我们可以做个简单的类比:
💡 什么是激光直写?传统的照片冲洗需要“底片(掩膜)”。而无掩膜激光直写技术就像用一支极细的“激光画笔”,直接在涂有感光材料的基底上快速“画出”我们想要的复杂电路或精细图案。省去了制作高成本底片的步骤,不仅绿色环保,而且换版极其灵活。
📱 什么是OIS?我们在用手机拍照时,手会不可避免地抖动。现在绝大多数手机都配备了OIS(Optical Image Stabilization,光学防抖)技术,通过手机内部的微型马达以微米级精度快速移动镜片或传感器,来抵消手抖产生的模糊,确保画面清晰。
那么,当这两种技术结合会发生什么?
在传统的激光成像中,若遇到起伏不平的表面,激光焦点就会失焦(好比用没有对焦功能的相机拍起伏的物体,画面会斑驳、边缘模糊不清)。

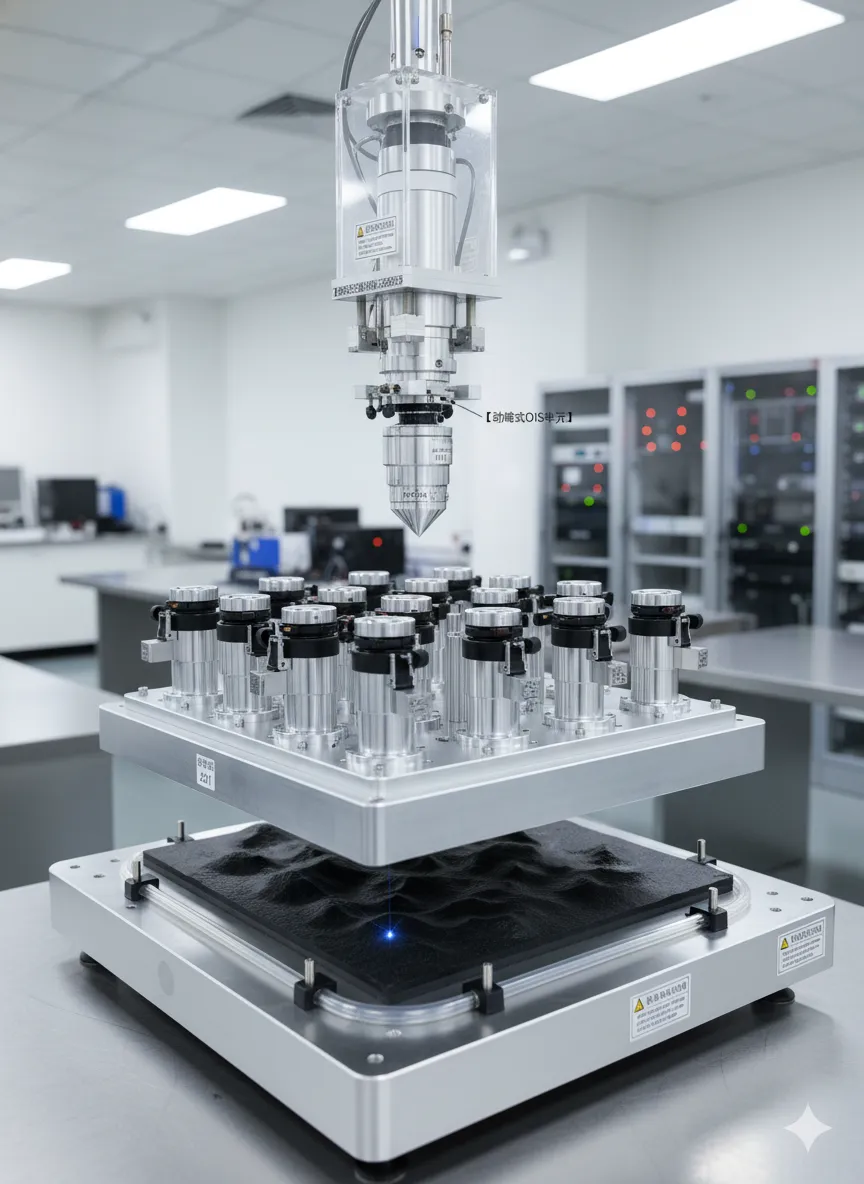

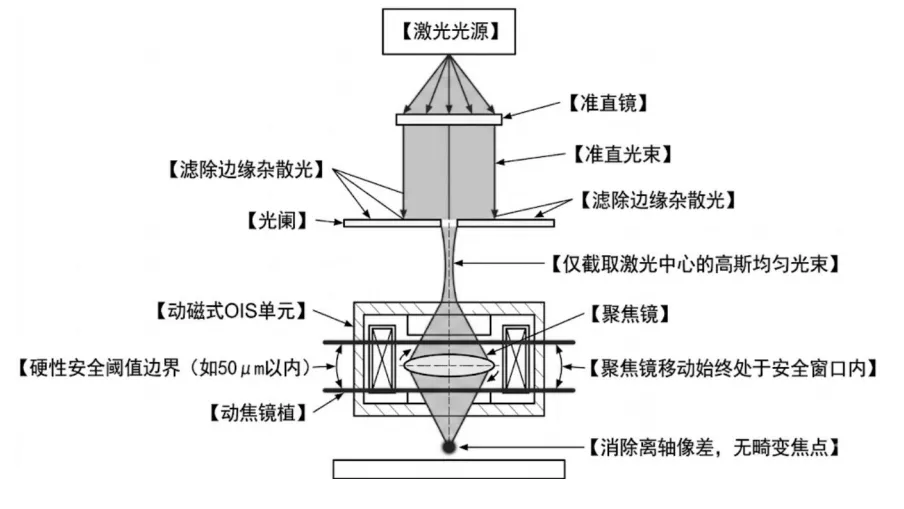

先地图像的研发团队创造性地将OIS技术引入到了工业直写光刻中。他们使用多个微型的“动磁式OIS单元”组成阵列,使得每个激光发射头的聚焦透镜都能在X、Y、Z轴三个方向上独立进行微米级调整。当遇到高低不平的工件表面时,聚焦透镜能像蜂群一般实现自适应追焦,实现高精度的“无损”直写成像。
如果你觉得“OIS阵列”或“动磁式追焦”听起来太晦涩,我们不妨想象一个日常生活的场景:
🚗 【越野车画线比喻】想象一下,你开着一辆越野车在起伏颠簸的土路上快速行驶。你的任务是手里拿一个喷漆枪,往路面上喷出宽度精准一致的漆线。如果喷漆枪生硬地绑在车架上,随着越野车的起伏,喷枪离地面的距离忽远忽近,喷出来的线必然一会儿粗、一会儿细、一会儿糊。为了解决这个问题,你可以在喷枪上安装一个智能手持稳定器。当车子颠簸向上时,稳定器拉着喷枪往下缩;车子颠簸向下时,稳定器推着喷枪往前探,始终让喷枪跟地面保持恒定的高度。这就是“实时对焦”。
但稳定器在上下伸缩时(Z轴运动),由于机械虚位,手腕不可避免地会产生极其微弱的左右摆动(X/Y轴偏移)。虽然只是头发丝般的摇晃,在微米级印刷中也会导致线条错位。
先地图像的核心专利,正是解决这个问题:
- “测出”每次伸缩的偏摆规律:系统在匀速扫描曝光前,先控制动磁式OIS单元在Z轴上下移动,测量它在每一个深度下微弱的X、Y轴“摇晃量”(寄生偏移量),并将这些极其精确的微量误差,做成一张“三维位置查询表”固化在本地存储中 [2]。
- 实时反向补偿(逆向操控):在高速扫描时,各光刻头连接的“微型大脑”(边缘计算节点)会根据当前高度,毫秒级地实时查询这张表,计算出相反的补偿电信号,反向把聚焦透镜推回去,完美抵消由于对焦引起的任何侧向摆动 [2]。
- 多路互不打架的防护:多路光刻头紧贴在一起,磁场和热量会互相打架。本项专利在紧挨着的OIS单元间铺设了特殊坡莫合金层,并集成热漂移水冷循环基座,既阻断了电磁线串扰,又消除了发热带来的形变误差 [2]。
⚖️ 核心优势与局限性客观分析
对比市场上常见的以美国德州仪器(TI)DMD微镜投影为代表的曝光系统,本项专利技术在多个维度上表现出显着的结构性优势,但同时也存在自身的适用边界:
| |
|---|
| 1. 宽幅自适应对焦:突破了传统激光器物距固定的硬伤,可在凹凸起伏的表面上保持激光焦斑直径不变,大幅提高曝光均一性 [2, 5]。 | 1. 标定算法复杂:每台设备和OIS单元均需在出厂或维护时进行独立的高精密三维位置校准与建表 [2],对工程维护人员的技术要求较高。 |
| 2. 响应无延迟:分布式边缘计算节点(MCU或FPGA)独立算自己的路径 [2],不占用主控机的计算带宽,实现多头同步高速曝光 [2, 7]。 | 2. 极端起伏受限:OIS机械悬浮结构有其物理行程极限,若基底表面存在过大的断崖式起伏(例如超过毫米级),该结构将面临失焦风险。 |
| 3. 拼接缝无缝过渡:利用边缘软拼接高频抖动技术 [2],使拼接缝边缘光强重合过度平滑,克服了多头成像在印制边缘的“接缝线”缺陷 [2, 6]。 | 3. 机械磨损考量:作为高频振动的机械补偿系统,其音圈微电机的长期机械疲劳寿命,仍有待更长时间的市场工业量产检验。 |
🏭 终端落地应用:它将如何改变生产线?
该专利技术的诞生,并非仅仅停留在纸面上,它能深度赋能我国多个先进制造工艺:
- 📱 3D曲面玻璃与车载显示器:传统2D光刻机无法在曲面玻璃的弯折区均匀曝光。应用此专利的LTS激光曝光系统后,设备可以顺着3D玻璃的弯折表面进行高精度动态追焦曝光,让曲面触控器件的制造成本大幅降低。
- 📟 刚挠结合PCB电路板:这种电路板由硬板和薄型软板压合而成,表面天然存在阶梯状的落差。过去需要多次对焦或分段加工。未来,带有OIS阵列自适应追焦的激光曝光设备,在单次连续高速扫描中就能自动适配这些高低落差,产线效率将成倍提升 [2, 5]。
- 👔 高端精密丝网印制制版:在服装、鞋材和精密网版的制版线上,由于网纱的拉伸变形,传统设备难以控制整体精度。依托DFAI及OIS多路自适应补偿,设备可以直接代替传统高污染的工业菲林工艺,用极低能耗制作出线宽极其均一的网版图案。
🌍 行业风向标:打破TI垄断,国产替代再下一城
长久以来,激光直接成像的主流方案大多基于美国德州仪器(TI)公司的DMD芯片(数字微镜器件),属于技术封锁和垄断高发区。为了破解这一核心痛点,先地图像十年来坚持走了一条完全独立的研发道路——数字聚焦阵列成像(DFAI)无掩膜光刻技术。
DFAI不仅成功避开了由于TI停供或涨价带来的供应链不确定性风险,还在关键的曝光功率、生产效率和加工幅面等核心指标上,对进口DMD方案形成了有效的对标竞争优势。本专利更是其DFAI技术体系向“精细追焦、动态纠偏”高阶维度演进的核心体现。
🏆 产业最新动态(2026年5月):在刚刚过去的2026年5月29日,于深圳举行的“2026粤港澳大湾区科创企业家论坛”上,先地图像创始人兼董事长陈乃奇先生荣膺“2026粤港澳大湾区领军科创企业家”称号。作为在光成像和激光智能制造领域耕耘约30年的老兵,陈乃奇及其团队本年度密集公开的系列发明专利,有力佐证了中国“专精特新”小巨头企业在高端光刻自主化上的深厚研发后劲。
💼 市场供需与下游产业订单动力
当前,我国制造业转型升级正步入“深水区”,下游产业对于无掩膜直写设备的“胃口”正变得越来越挑剔:
- 新能源光伏面板的迫切需求:目前,HJT(异质结)电池、钙钛矿光伏电池的栅线电极开始从丝网印刷逐步走向更精细的“电镀+图形化”技术。如何在极其脆弱的超薄硅片(且伴随硅片翘曲)上保持完美的焦斑能量一致,是保障电池转换率的命门。本项“实时追焦且不抖动”的OIS专利,恰好切中了光伏企业降低银耗、提高效率的刚性痛点。
- 柔性可穿戴传感器的国产化扩容:消费电子正走向极度轻薄和折叠。柔性可穿戴传感器和柔性线路板(FPC)基板轻薄如纸且自带收缩张力,极其不平整。传统的刚性制版不仅良率低,而且换版缓慢。无掩膜激光直写凭借其零掩膜成本、瞬时对焦的优势,正成为软板制造升级的必选项。
唯有真正经历过从跟跑到并跑的坚持,才能体会把“消费级镜头电机”改造成“高精度工业光学对焦单元”背后的艰辛。正如陈乃奇团队此次专利公开所折射出的技术理念一样:解决细微处的抖摆误差,中国智造的大型高端光刻装备,才能够真正稳健地在更广阔、更复杂的表面上精准镌刻未来。
本文基于公开专利 CN 122018250 A 深度整理解析,数据均客观自证,欢迎行业交流。 [1]
