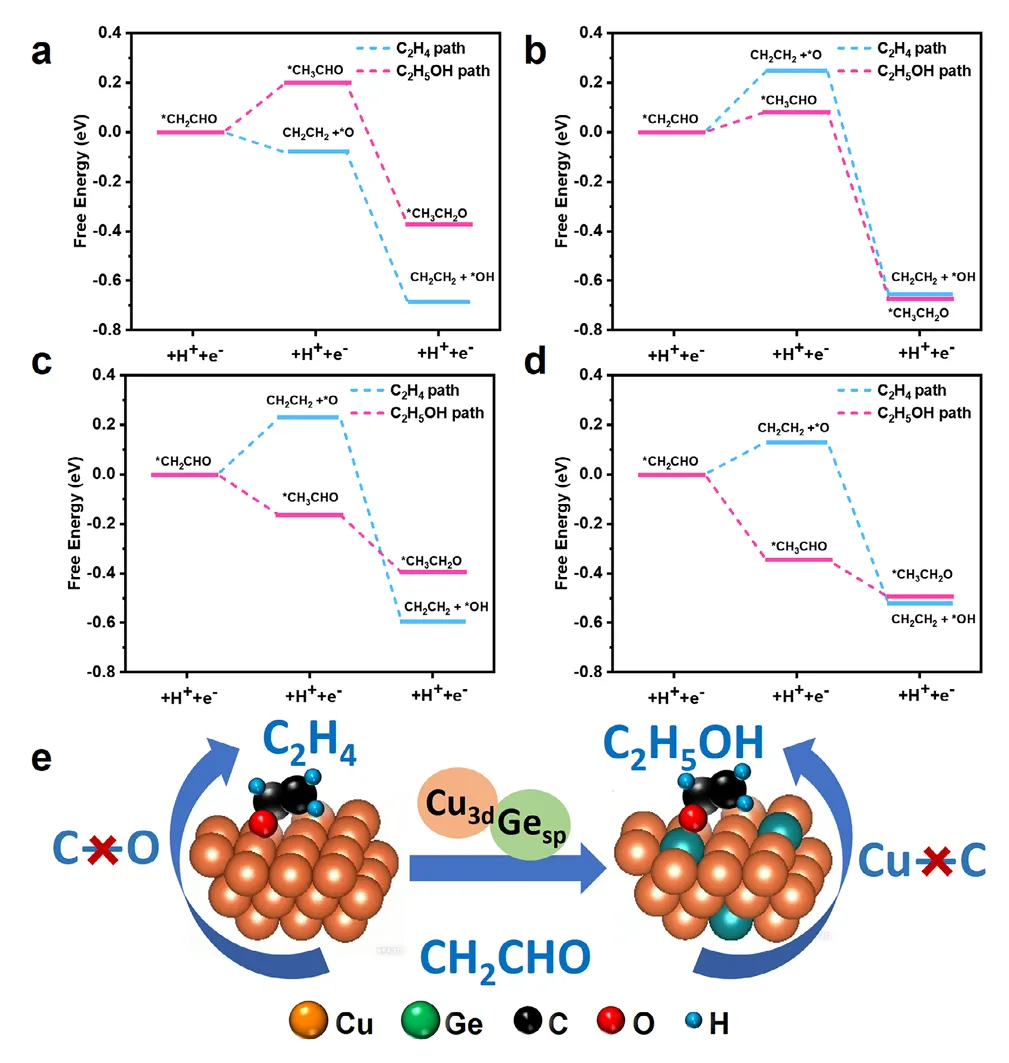

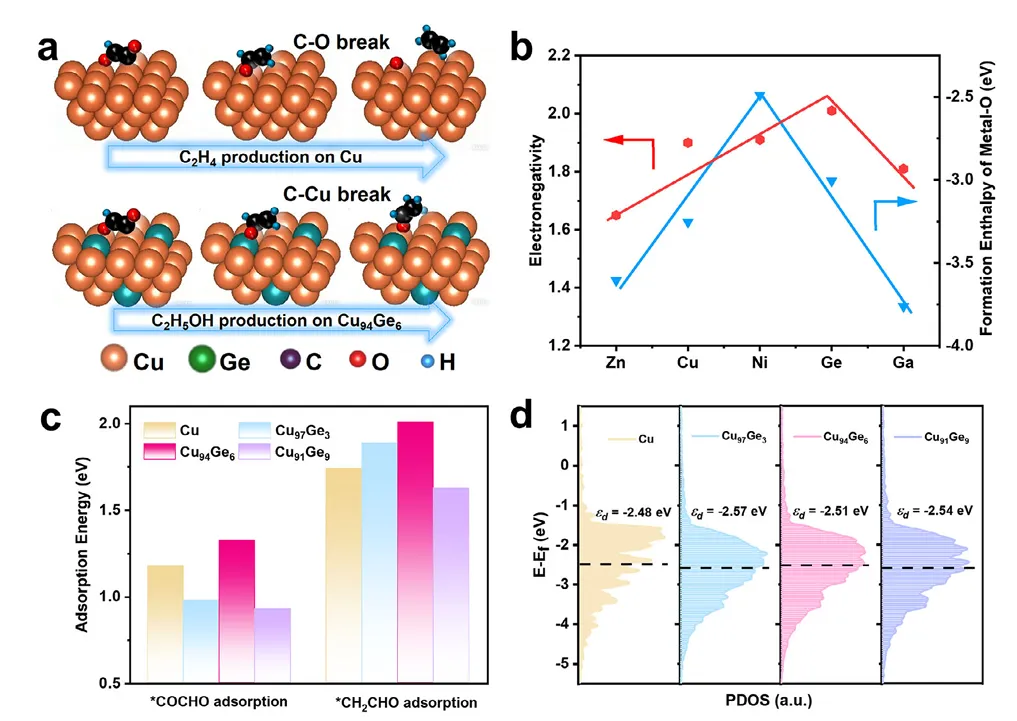

传统铜基催化剂在电还原CO₂生成多碳产物时，乙烯往往是主要产物，而乙醇的选择性较低。理论研究表明，关键中间体*CH₂CHO的吸附强度决定了反应走向乙烯（C-O键断裂）或乙醇（加氢保留C-O键），而该吸附行为高度依赖于Cu的3d轨道投影态密度（PDOS）与d带中心位置。然而，如何精准调控Cu的表面电子态以实现产物路径的理性分支，一直是领域内的核心难题。2026年4月9日，中国科学院深圳先进技术研究院张小龙团队在Advanced Functional Materials期刊发表题为“Electronic State Modulation of Cu by Ge for Post C─C Steps in Electrochemical CO₂ Reduction”的研究论文。本研究通过引入高电负性、高亲氧性的Ge，在Cu纳米颗粒中构建固溶体，利用Ge对Cu的电子协同效应，实现了对C-C后步骤加氢路径的定向强化。研究团队采用快速焦耳热法（升温速率达10⁵ K/s）合成了Cu₁₀₀₋ₓGeₓ（x=3,6,9）均匀固溶体纳米颗粒。球差电镜（Cs-TEM）与XRD证实Ge原子均匀取代Cu晶格位置，遵循Vegard定律，晶格参数随Ge含量线性减小。XPS显示Cu₂p₃/₂结合能正向偏移0.21 eV，表明电子从Cu向Ge转移，Cu的d带中心从-2.12 eV下移至-2.51 eV（Cu₉₄Ge₆），与DFT预测高度吻合。电化学测试表明，在酸性流动池（0.5 M K₂SO₄）中，Cu₉₄Ge₆在400 mA cm⁻²电流密度下实现了26.5%的乙醇法拉第效率，乙醇/乙烯比达1.8，远超纯Cu的0.73。原位ATR-FTIR光谱直接观测到Cu₉₄Ge₆表面COCHO和CH₃CHO中间体的显著富集，以及孤立界面水（i-H₂O）比例的大幅上升，从分子层面证实了Ge诱导的电子调制促进了关键含氧中间体的加氢。DFT自由能计算进一步揭示，Cu₉₄Ge₆上*CH₃CHO生成能垒（-0.17 eV）远低于*CH₂CH₂路径，且产物*CH₃CH₂O脱附适中，避免了过度稳定导致的产物抑制。图1通过理论计算揭示了Ge调控Cu电子态的设计原理。对比多种金属的电负性与亲氧性后，选定Ge作为电子调控元素。DFT吸附能计算显示Cu₉₄Ge₆对COCHO和CH₂CHO的吸附最强。PDOS与d带中心计算表明，随Ge含量增加，Cu的d带中心下移，其中Cu₉₄Ge₆的ε_d = -2.51 eV为最优值，实现了对中间体吸附强度的精确优化。

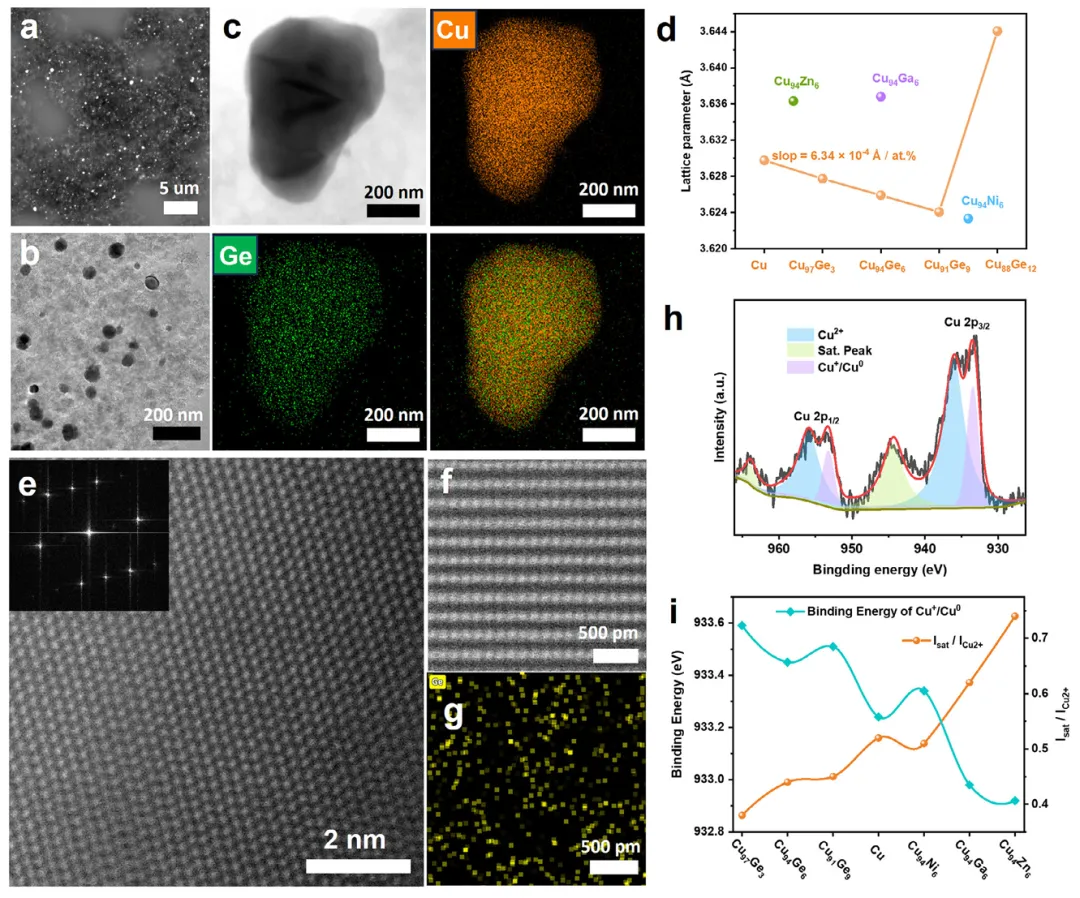

图2展示了Cu₉₄Ge₆固溶体的形貌与电子结构表征。SEM/TEM显示纳米颗粒（55-95 nm）均匀分散。HAADF-STEM元素图谱证实Ge原子均匀分布，无偏析。XRD晶格参数随Ge含量线性减小，遵循Vegard定律，证实固溶体形成。Cs-TEM识别出(1,1,2)高指数晶面，包含有利于C-C偶联和乙醇生成的台阶位。XPS显示Cu₂p₃/₂结合能正移及卫星峰强度降低，证实Cu→Ge电子转移及强轨道杂化。

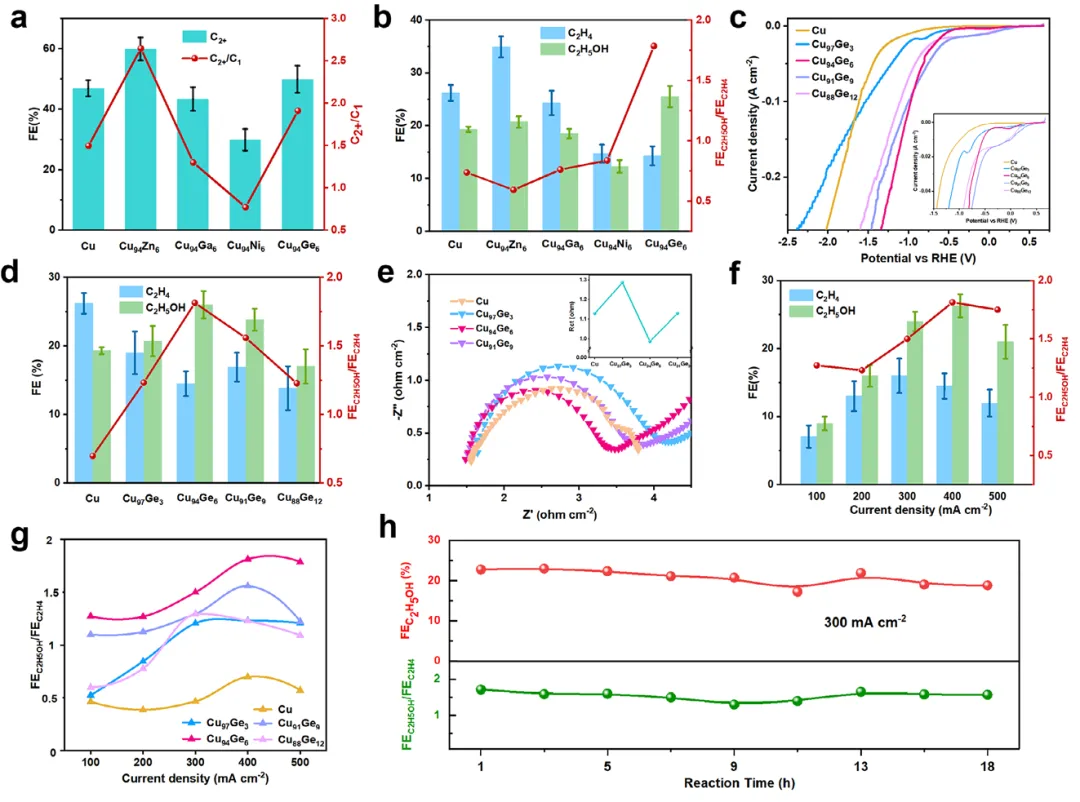

图3评估了不同Ge含量催化剂的ECR性能。在400 mA cm⁻²下，Cu₉₄Ge₆的C₂₊ FE达53.3%，乙醇FE为26.5%，乙醇/乙烯比达1.8，远高于纯Cu（0.73）。LSV曲线显示Ge掺入显著降低起始过电位，Cu₉₄Ge₆的起始电位低至-0.82 V vs. RHE。乙醇/乙烯比随Ge含量呈火山型变化，峰值对应Cu₉₄Ge₆，与理论预测完美吻合。

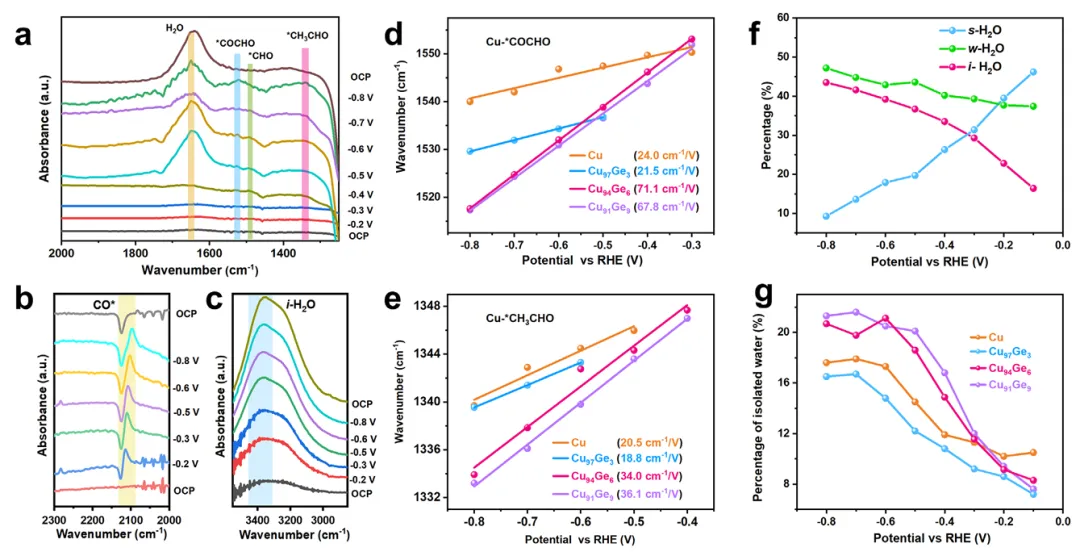

图4通过原位ATR-FTIR揭示了中间体与界面水演化规律。Cu₉₄Ge₆上随电位负移，CO、CHO、OCCHO及CH₃CHO信号依次出现。Stark调谐斜率分析表明，Cu₉₄Ge₆上COCHO斜率最大（71.1 cm⁻¹ V⁻¹），利于Cα加氢；CH₃CHO斜率较小（34.0 cm⁻¹ V⁻¹），利于乙醇脱附。界面水分析显示，Cu₉₄Ge₆上孤立水（i-H₂O）比例在-0.6 V后急剧增加，且其比例显著高于纯Cu和Cu₉₇Ge₃，证实i-H₂O作为质子源参与*CH₃CHO加氢。
图5通过DFT计算阐明了Cu-Ge固溶体调控C-C后步骤的能量学机制。纯Cu上CH₂CHO加氢生成CH₃CHO的能垒（0.09 eV）远高于C-O断裂生成*CH₂CH₂的能垒（-1.05 eV），故乙烯为主产物。Cu₉₄Ge₆上*CH₃CHO生成能垒最低（-0.17 eV），且*CH₃CH₂O脱附能垒适中（-0.39 eV），实现了高活性与高乙醇选择性的协同。Cu₉₁Ge₉虽对*CH₃CHO吸附更强，但产物脱附过慢（-0.50 eV），导致实际产率下降。
总之，本研究不仅提供了一种通过固溶体电子工程提升特定C₂₊产物选择性的通用策略，而且通过理论与实验的深度结合，阐明了d带中心、中间体吸附能与产物选择性之间的定量构效关系。该策略在酸性介质中实现了乙醇的高效生成，为工业级CO₂电解制取含氧化学品提供了新的材料设计思路。当然，该前沿研究仍有待进一步拓展，包括大电流密度下的长期稳定性验证、Ge含量的更精细优化、以及将该策略推广至C₃₊含氧化合物的合成。其巨大的应用潜力无疑值得电催化与先进材料产业界的期待。中科精研自主研发的焦耳加热设备，采用先进的毫秒级超快升温技术，可在极短时间内实现高温处理，广泛应用于纳米材料制备、催化剂合成、电池材料研发等领域。毫秒级升温速率 | 精准温控系统 | 多种气氛环境 | 操作简便安全
10个月宝宝每天需要喝多少奶粉？
