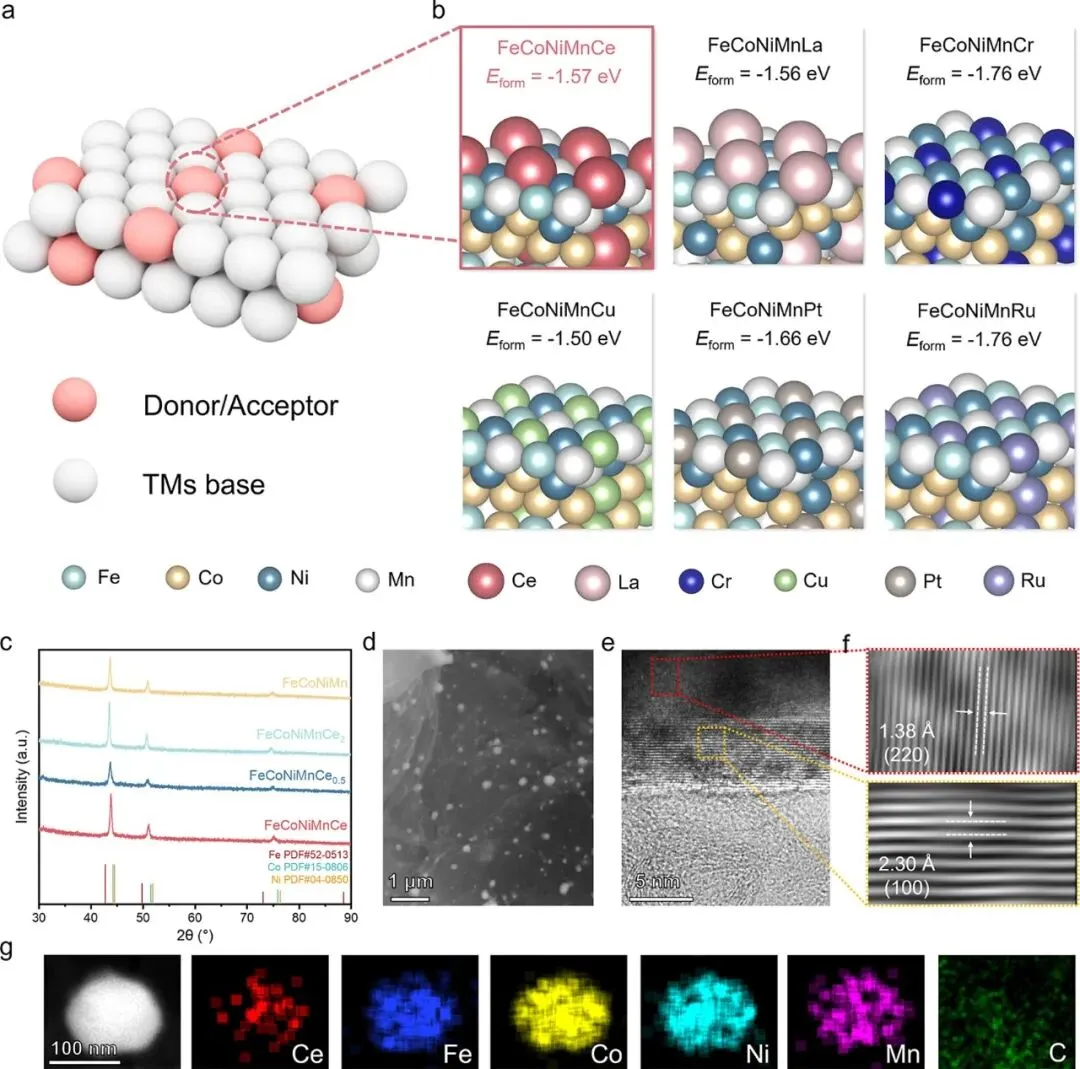

图1:FeCoNiMnX (X=Ce, La, Cr等) HEA的设计、合成与结构表征图1a-b通过理论计算筛选不同掺杂元素(X = Ce, La, Cr, Cu, Pt, Ru)的形成能与OER过电势,表明稀土元素Ce具有较低的形成能和最优的理论催化活性。图1c的XRD谱图证实所合成的FeCoNiMnCe具有面心立方结构。图1d-e的TEM和HAADF-STEM图像显示,通过快速脉冲焦耳加热法合成的纳米颗粒均匀分散于石墨烯上,平均尺寸约113纳米,并呈现以HEA为核、高结晶碳为壳的核壳结构。图1f的IFFT图像进一步确认了FCC晶格条纹和碳壳的(100)晶面。图1g的EDS面扫图证实了Fe、Co、Ni、Mn、Ce五种元素在纳米颗粒内均匀分布,无相分离,成功合成了单相固溶体HEA。

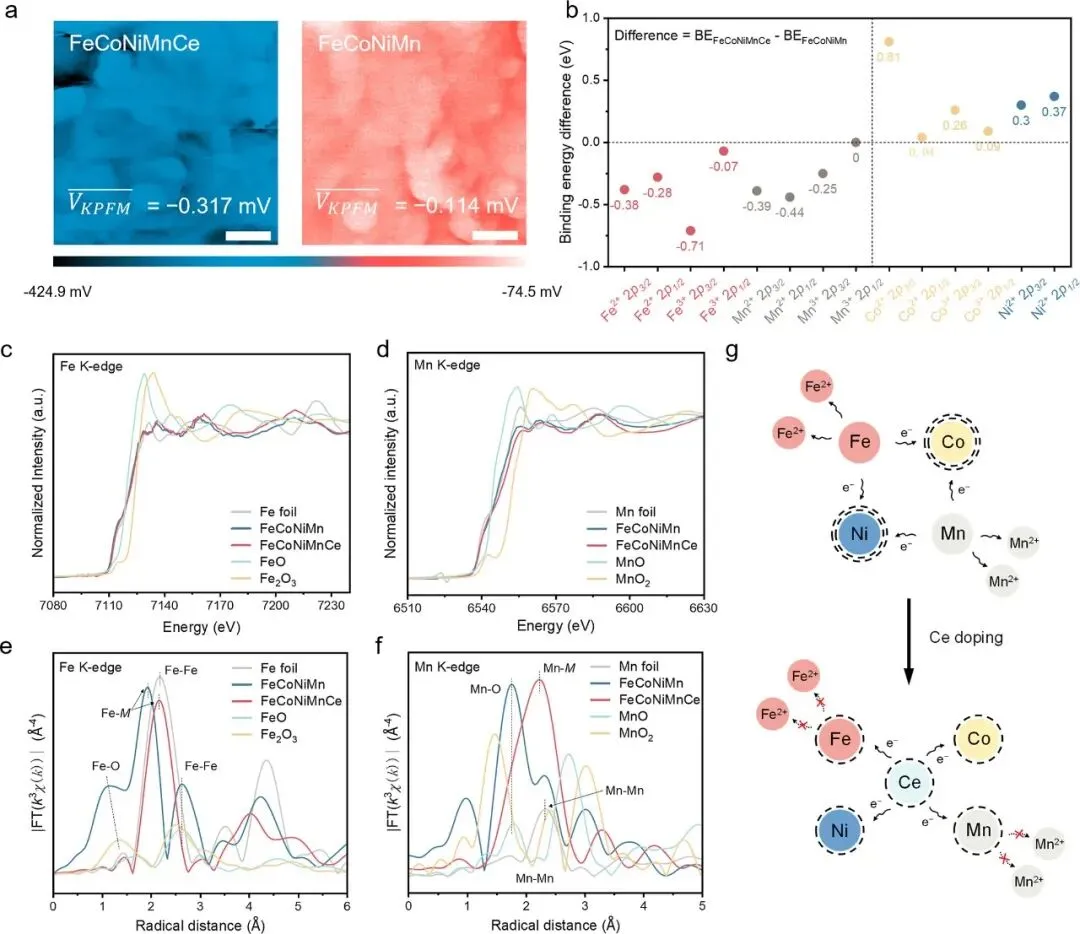

图2:Ce引入后HEA中的电子相互作用分析图2a的KPFM表面电势测量表明,FeCoNiMnCe的表面接触电位差较未掺Ce样品更负,表明其功函降低、表面电子密度增加。图2b基于XPS结合能变化的总结图直观显示,引入Ce后,Fe和Mn的结合能发生负移(氧化态降低),而Co和Ni的结合能正移。图2c-d的Fe和Mn的K边XANES谱表明白线峰强度与金属箔相近,确认了合金中Fe和Mn主要以金属态存在,且Mn存在电子积累。图2e-f的EXAFS谱表明Fe/Mn与周围金属(M)的配位环境在引入Ce后发生变化。图2g的机理示意图总结:富电子的Ce作为电子供体,将电子转移至易氧化的Fe和Mn,抑制其形成高氧化态,从而提升稳定性。

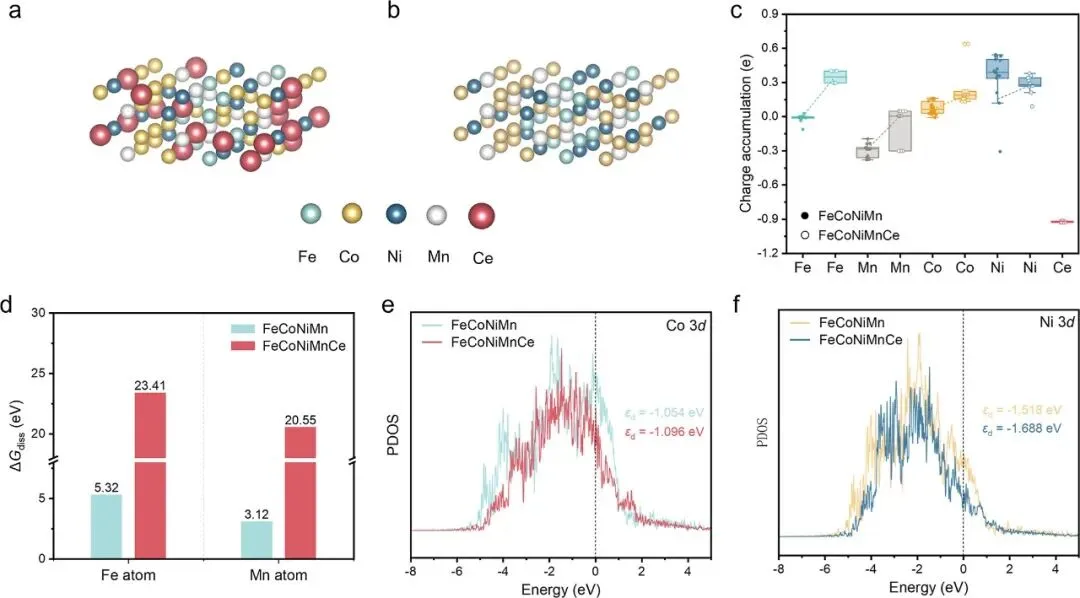

图3:证实电荷再分布的DFT计算图3a-b展示了FeCoNiMn和FeCoNiMnCe的计算模型。图3c的Bader电荷分析表明,Ce原子平均积累-0.92 e的电荷,充当“电子库”;其引入增加了Fe和Mn的电荷积累,减少了Co和Ni的电荷积累,与XPS结果一致。图3d显示,Ce的引入显著提高了Fe和Mn原子在HEA中的溶解吉布斯自由能,从热力学上抑制了它们的溶解,与ICP-MS实验结果吻合。图3e-f的Co和Ni的3d轨道投影态密度图显示,引入Ce后其d带中心下移,降低了Co-O和Ni-O反键态的能级,有利于电子填充,从而稳定了金属-氧键合,优化了中间产物的吸附/脱附行为,增强了催化循环中的结构稳定性。

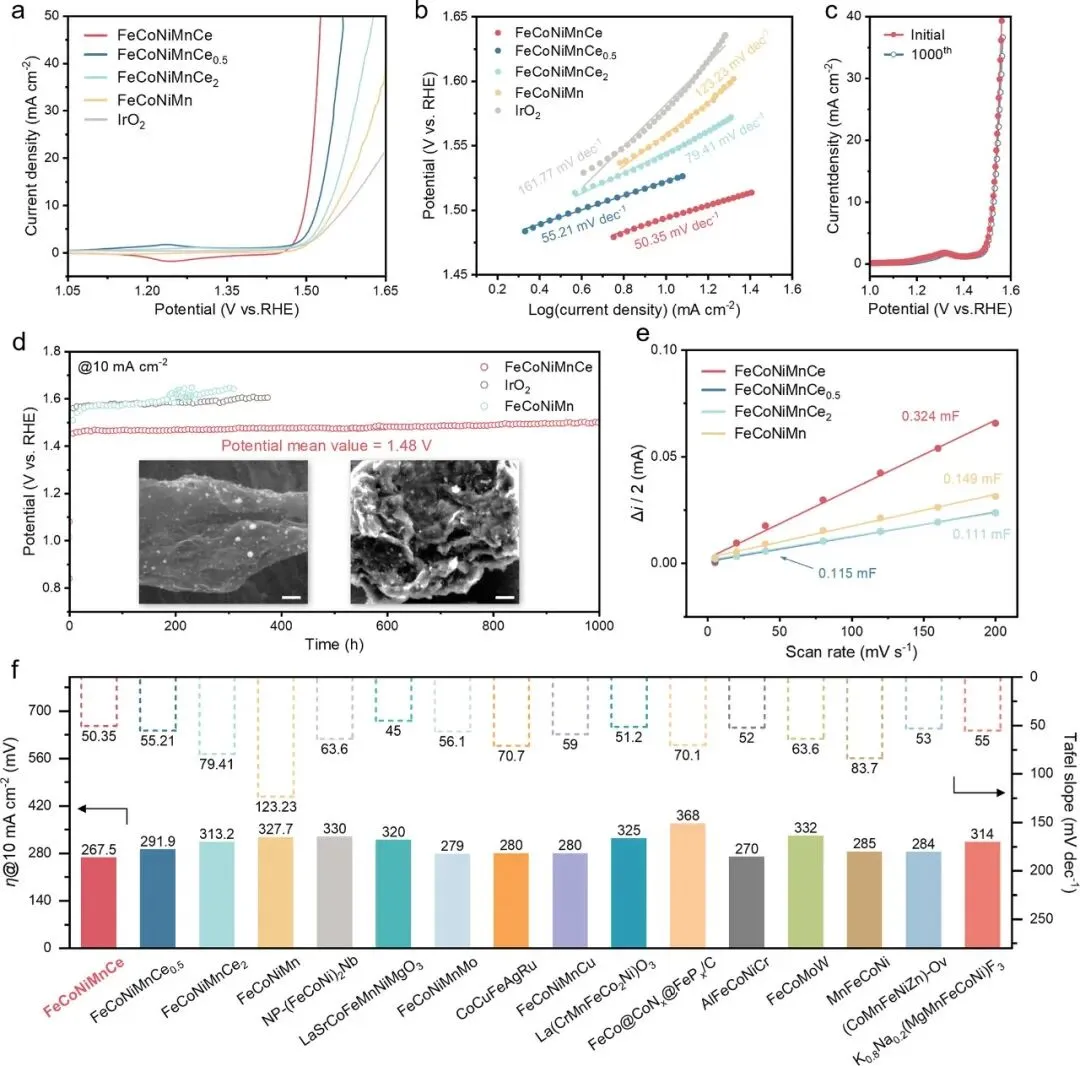

图4:FeCoNiMnCe的OER电催化性能图4a的LSV曲线显示,FeCoNiMnCe在10 mA cm⁻²电流密度下的过电势仅为267.5 mV,显著低于未掺杂样品和商业IrO₂。图4b的塔菲尔斜率为50.35 mV dec⁻¹,表明其具有更快的反应动力学。图4c显示经过1000圈CV循环后,其LSV曲线几乎无衰减。图4d的计时电位法测试证实,在10 mA cm⁻²下持续运行1000小时后,过电位仅增加0.43 V(衰减<2.9%),插图的SEM图像显示测试后催化剂形貌保持完好,证明了其卓越的长期稳定性。图4e通过双电层电容评估电化学活性面积,FeCoNiMnCe具有最大的ECSA。图4f与文献报道催化剂的对比,凸显了其在过电势和塔菲尔斜率上的综合优势。

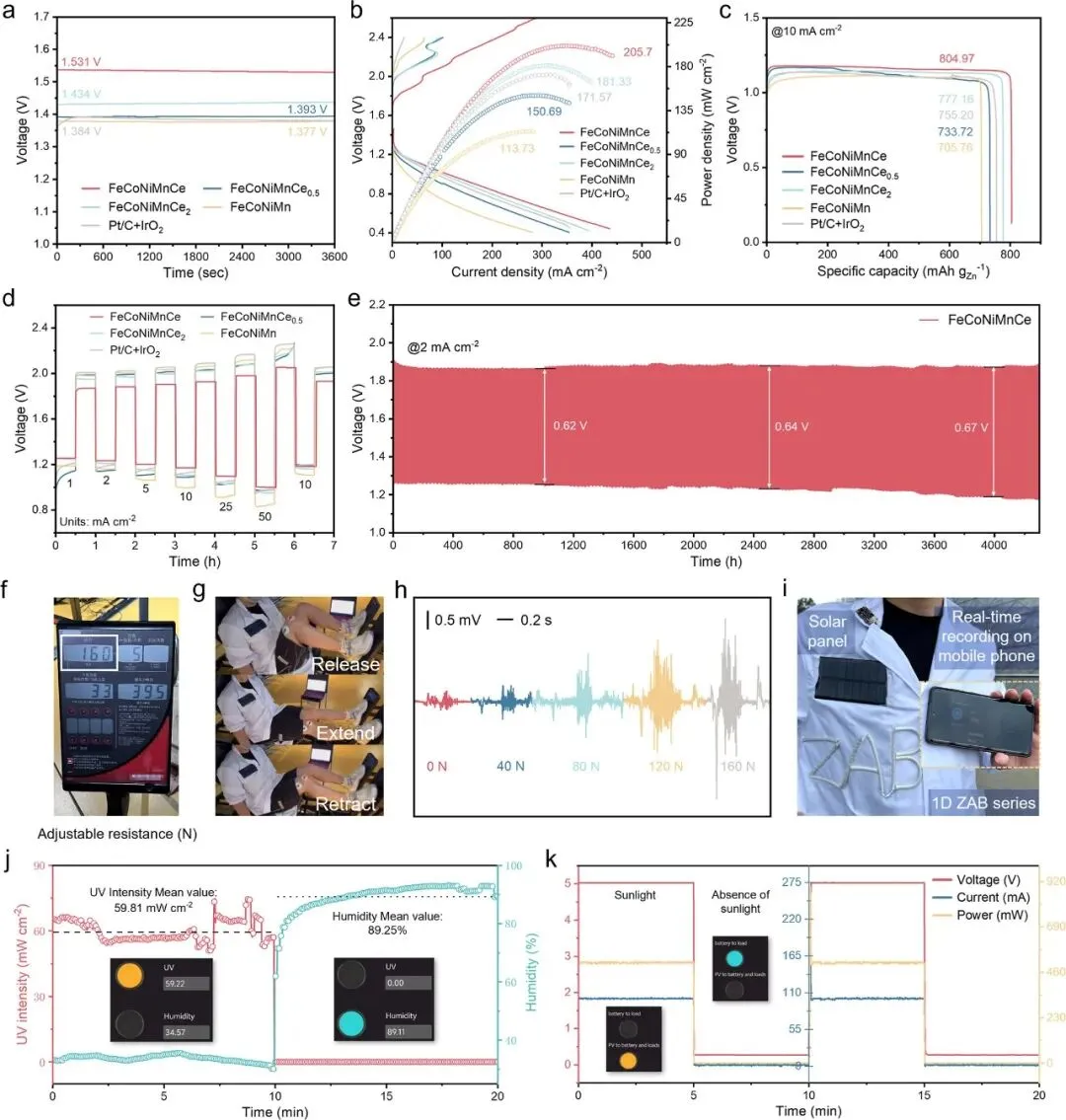

图5:FeCoNiMnCe在锌空气电池及一维柔性器件中的应用图5a-c表明,以FeCoNiMnCe为空气阴极的ZAB具有更高的开路电压(1.531 V)、峰值功率密度(205.7 mW cm⁻²)和比容量(804.97 mAh g⁻¹)。图5d-e显示该ZAB具有优异的倍率性能和超长循环寿命,在2 mA cm⁻²下稳定运行4600小时。图5f-i进一步将催化剂应用于柔性一维ZAB,并成功集成到自供电传感系统中:该系统由太阳能板和1D-ZAB串联供电,可驱动传感器监测紫外线强度和湿度(图5j),并在有无光照条件下稳定工作(图5k),展示了其在柔性可穿戴电子设备中的巨大应用潜力。
文献信息:Rare-Earth Element-Induced Charge Redistribution in High-Entropy Alloys toward Highly Stable Oxygen Evolution Catalysis. Junjie Hu;Zhitong Li;Xia Lei;Yanyi Wang;Wenbo Peng;Shuyu Cui;Kelin Chen;Gaole Liu;Tian Lang;Peide Zhu;Xiaolong Zhou;Sarayut Tunmee;Jintara Padchasri;Suttipong Wannapaiboon;Xingzhu Wang;Lei Yan;Xiongwei Zhong;Baomin Xu. ISSN: 1936-0851 , 1936-086X; DOI: 10.1021/acsnano.5c18246. ACS nano. , 2026.
超快高温焦耳热冲击技术推广


我们竭诚为您服务!
