【固态电解质】深圳大学刘光良JEC:基于界面降解机理设计高温稳定硫化物电解质:热稳定纳米涂层的作用机制
- 2026-07-06 17:25:31
【固态电解质】深圳大学刘光良JEC:基于界面降解机理设计高温稳定硫化物电解质:热稳定纳米涂层的作用机制阅读合集:『ALD研究文章』『ALD综述文章』『ALD/MLD基础知识』『非ALD界面改性文章』
【研究重点】 实现高温稳定性是全固态电池（ASSBs）实际宽温应用的先决条件，然而硫化物基ASSBs随温度变化的降解机制仍鲜有阐明，这已成为阻碍热稳定性硫化物电解质合理设计的核心瓶颈。在此，我们系统阐明了采用LiNi0.83Co0.11Mn0.06O2 (NCM)正极的锂磷银矿（Li5.5PS4.5Cl1.5, LPSC1.5）基ASSBs随温度变化的降解途径。我们发现了机制交叉现象：在25 °C时，容量衰减主要由正极开裂和界面剥离导致的活性材料损失（LAM）主导；而在50 °C时，降解主要由LPSC1.5与NCM之间界面氧化还原反应引发的锂库存损失（LLI）控制。受天然耐热矿物的启发，我们进一步开发了一种通用的界面稳定策略，通过在硫化物电解质表面构建保形的MxOy（SiO2、MgO、ZrO2、Al2O3）纳米涂层，其中纳米涂层作为阻挡电子的屏障，以抑制界面氧化并保持电解质-正极界面的电化学-机械完整性。优化后的SiO2包覆LPSC1.5电解质使ASSBs在5 C下提供110.7 mA h g−1的容量，同时在50 °C下循环1000次后保持76.69%的容量。这项工作建立了对硫化物基ASSBs热驱动降解的统一认识，并为制造在宽温度范围内稳定运行的高性能ASSBs提供了通用且可扩展的界面设计原则，为下一代储能系统热稳定固体电解质的合理设计提供了关键见解。 【研究背景】 全固态电池（ASSBs）凭借其高能量密度和本征安全性，被视为下一代电化学储能技术的核心候选者，在电动汽车及极端环境应用领域具有广阔前景。作为关键组件，硫化物固体电解质（如LPSC1.5）因极高的离子电导率和良好的机械延展性而备受青睐。然而，硫化物电解质在实际应用中面临严峻的热稳定性挑战，特别是在高温工况下，电解质与高电压层状氧化物正极（如NCM）之间剧烈的界面副反应会导致电池容量快速衰减，这已成为制约其实际全温域应用的重大瓶颈。 尽管全固态电池的高温失效问题广受关注，但学术界对硫化物基ASSBs温度依赖性的降解机制仍缺乏系统性阐明。在不同温度条件下，电池的失效路径是由活性材料损失主导，还是由锂库存耗竭主导？这种机制认知的缺失，使得研究人员难以针对性地设计出具有热鲁棒性的硫化物电解质。因此，揭示温度驱动的降解机制，并据此开发通用且可扩展的界面稳定策略，是构建高性能、宽温域全固态电池的迫切需求。 【图文导读】

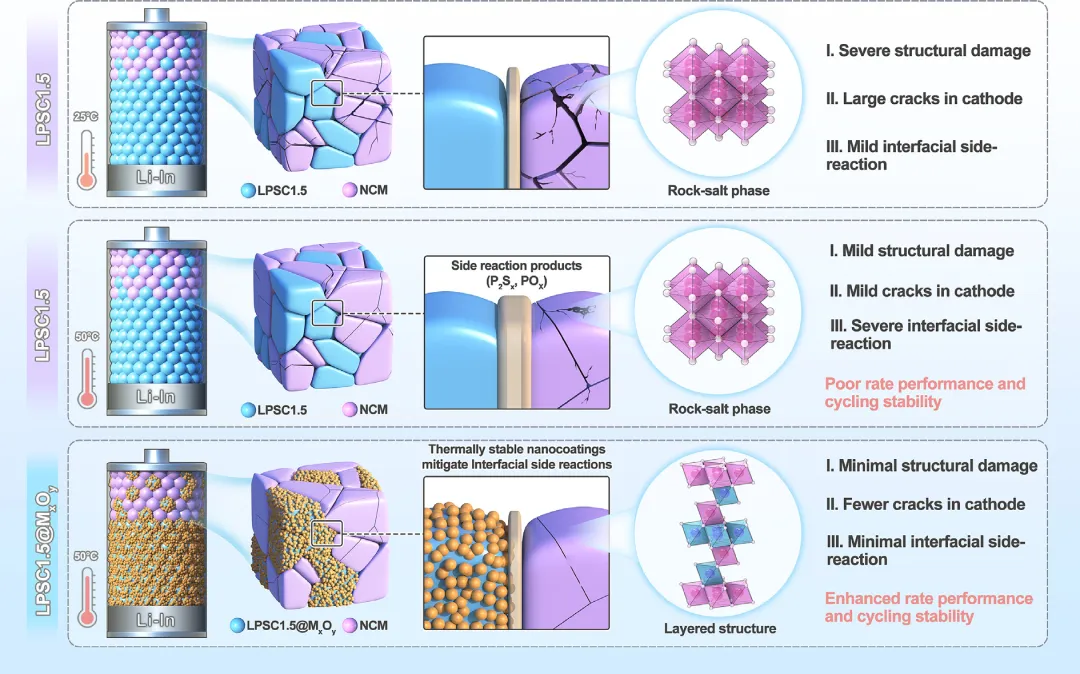

示意图1. LPSC1.5/NCM退化 (25/50℃循环)和LPSC1.5@MxOy/NCM增强 (50℃循环)示意图。
图1. 高熵诱导电负性（HEIE）策略与NTMOF正极材料的微观结构表征。

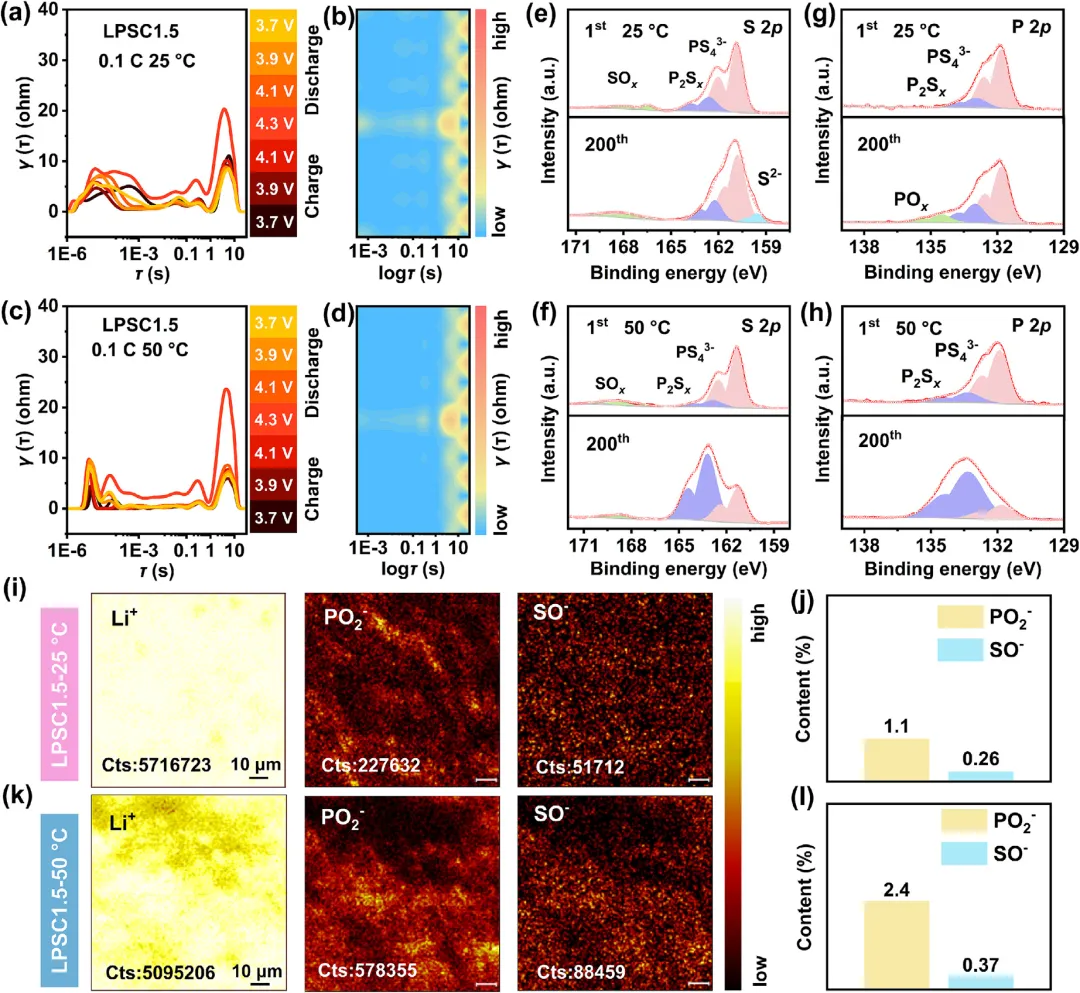

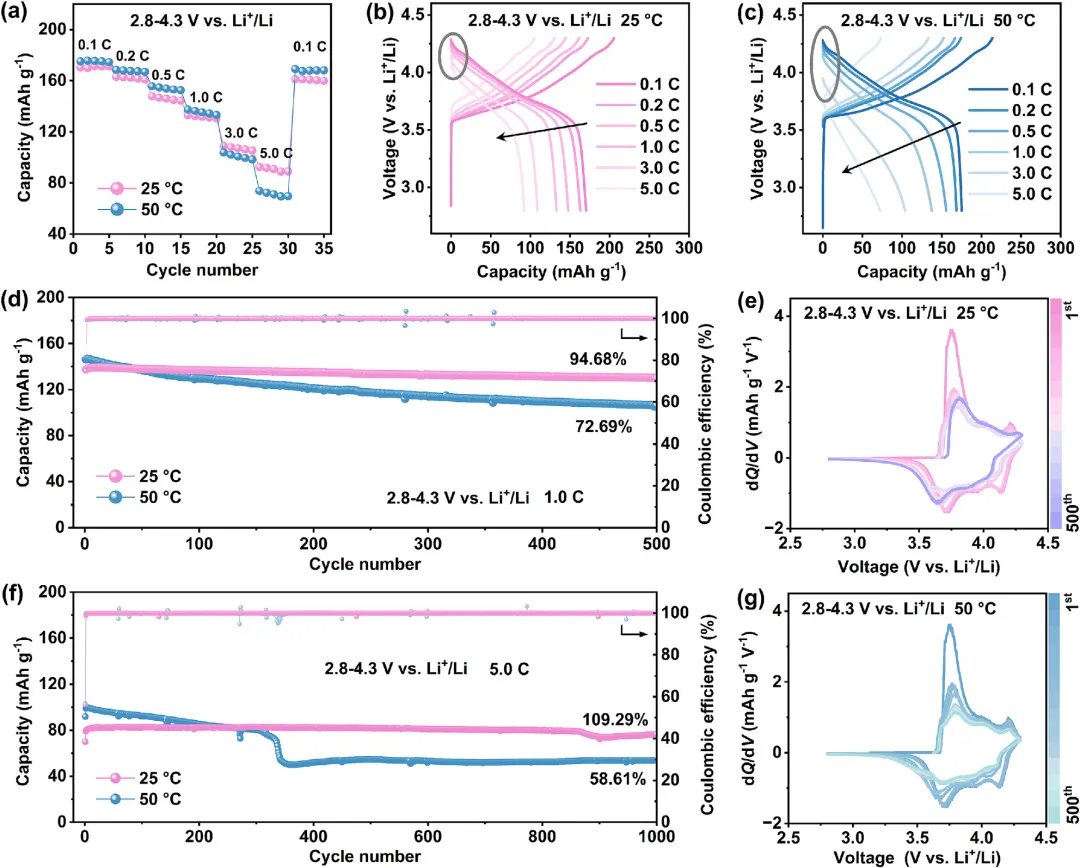

图2. LPSC1.5基全固态电池在25 °C和50 °C下的温度依赖性电化学性能评估。

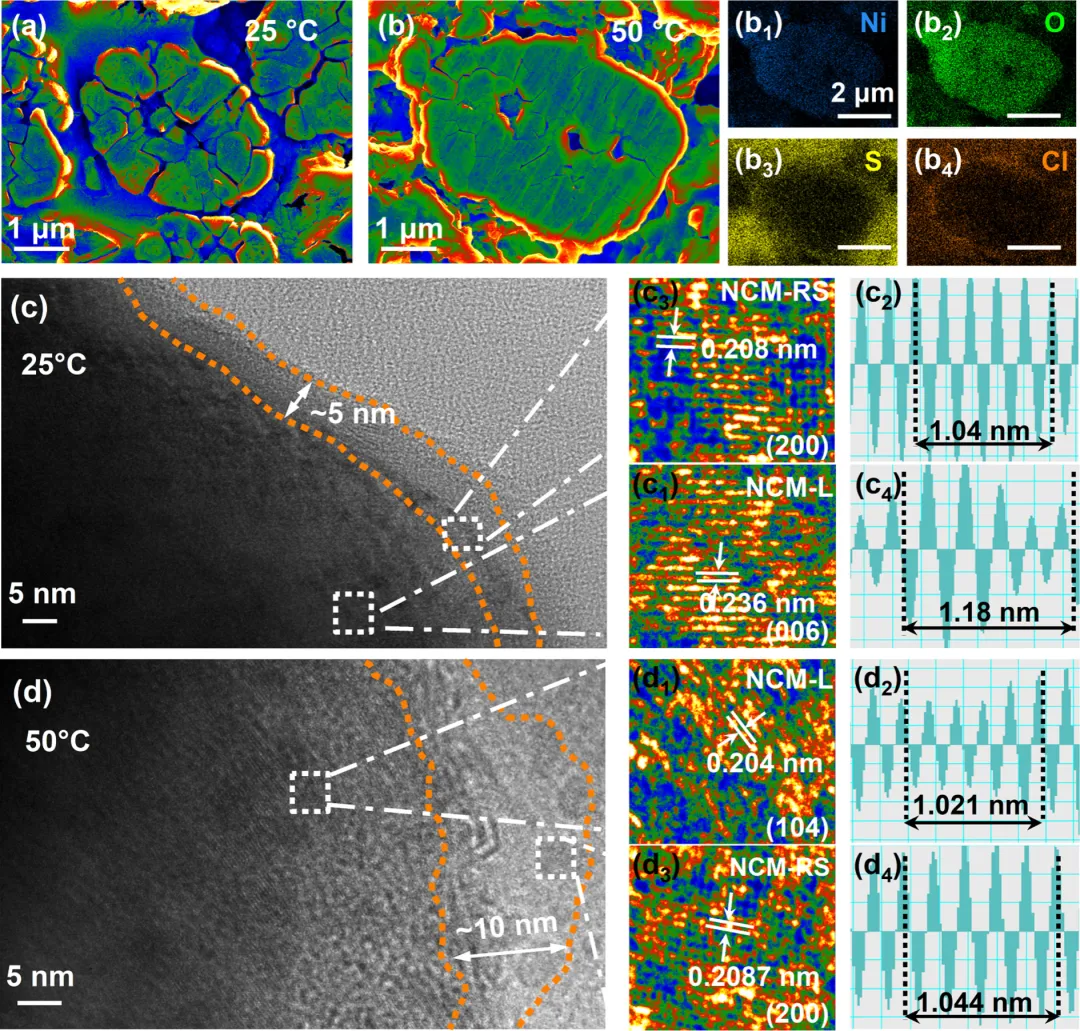

图3. LPSC1.5/NCM复合电极在不同温度下的微观结构与形貌演变机制。

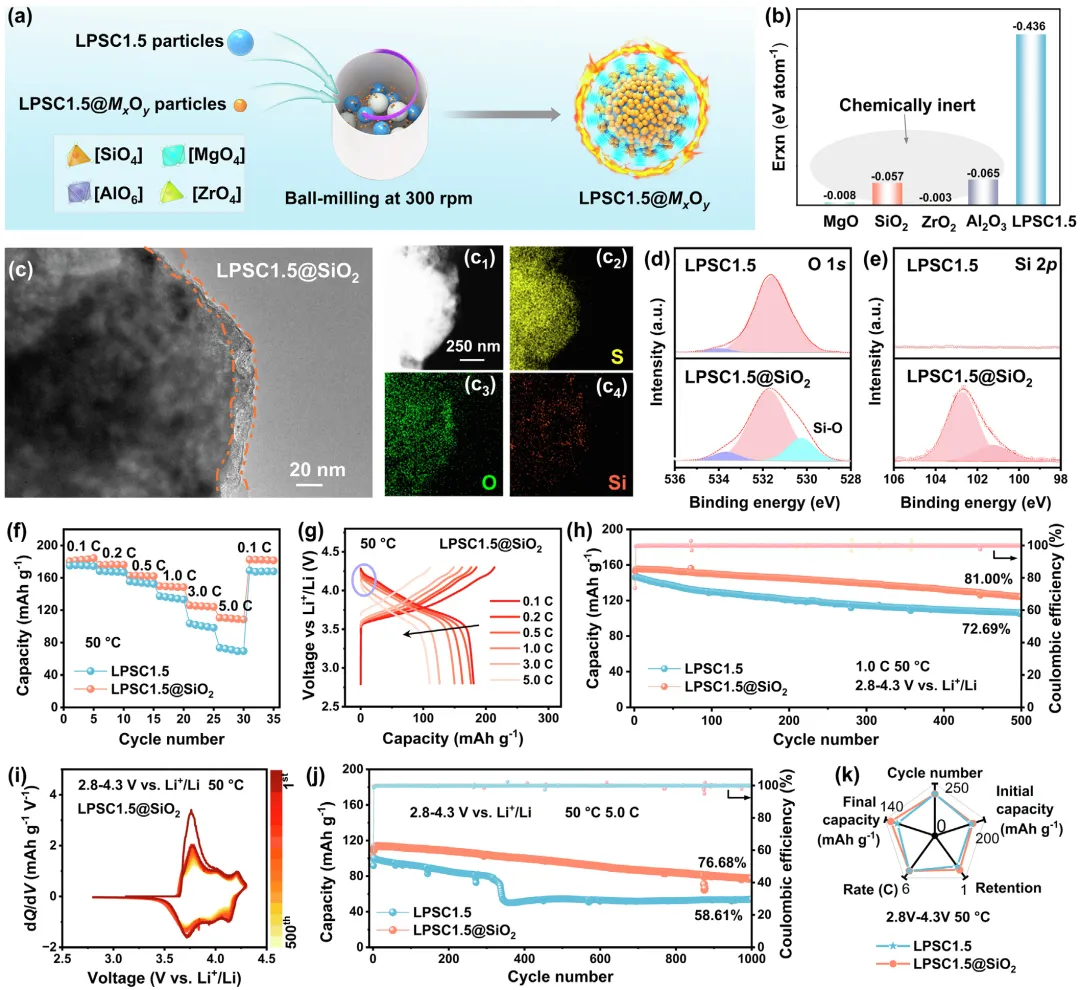

图4. 热稳定纳米涂层策略示意图及涂层改性后电池的高温电化学性能提升。

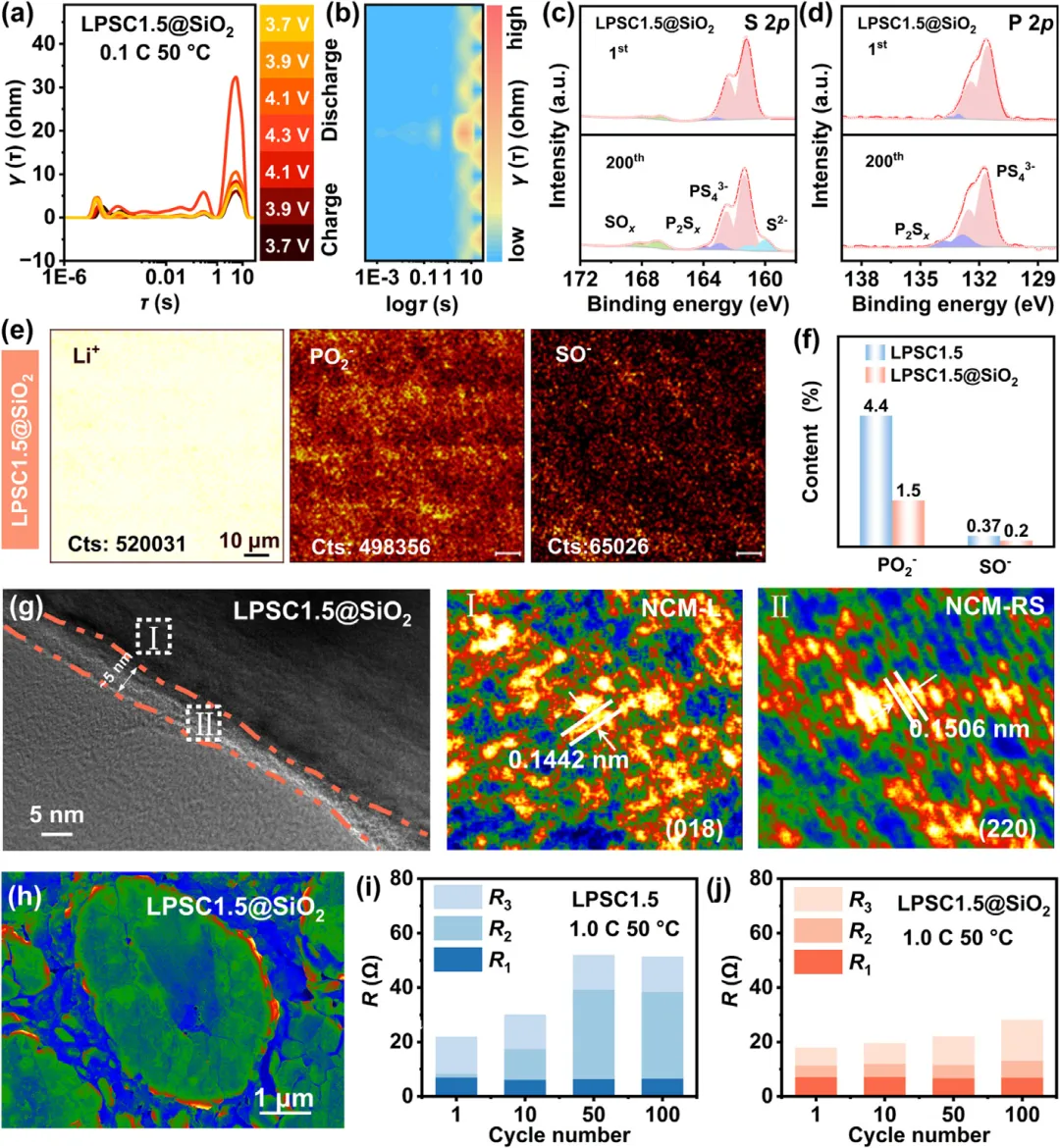

图5. SiO2纳米涂层在高温循环中抑制界面副反应的电化学-化学-力学演变分析。 【总结】 本文揭示了硫化物基全固态电池温度依赖性的降解机制交叉现象：在25 ℃时，容量衰减主要由正极开裂和界面脱层引起的活性材料损失（LAM）主导；而在50 ℃时，则转变为由电解质与正极间加剧的界面氧化反应导致的锂库存损失（LLI）主导。基于此机制，受天然耐热矿物启发，研究团队在硫化物电解质颗粒表面构建了具有电子阻挡与离子渗透功能的通用型MxOyMxOyMxOy（如SiO2）热稳定纳米涂层。该策略有效抑制了高温下的界面氧化副反应并保持了电化学-力学完整性，使优化后的LPSC1.5@SiO2电池在50 ℃、5 C高倍率下循环1000次后仍保持76.69%的容量，为下一代宽温域固态储能体系提供了通用的界面设计准则。
【文献信息】 Yu, Hong, et al. "Designing high-temperature-stable sulfide electrolytes with thermally stable nanocoatings: insights from interfacial degradation mechanisms." Journal of Energy Chemistry (2026). https://doi.org/10.1016/j.jechem.2026.05.029 DOI: 10.1016/j.jechem.2026.05.029
【免责声明】本文内容基于期刊上发表的高水平文章，旨在分享科学知识。更多详细信息，请查阅原文章。作者水平有限，如有错误，请联系删改。（如需快速获取文章的PDF文件，可后台联系管理人员） 欢迎关注，投稿/合作请联系：yhxu1031@163.com <经典文献回顾> 【固态硅负】华东师范大学胡炳文/沈明JACS：高堆叠操作核磁共振光谱揭示全固态电池中硅负极的分级锂化/脱锂 【固态锂正】南京大学郭少华/周豪慎教授JACS：具有B/Al共掺杂梯度界面的超高镍正极用于高能全固态锂电池 【固态锂硫】河南大学赵勇教授&汉阳大学Yang-Kook Sun院士JACS：乙酰丙酮铝限域原位聚合物作为动态活性介质用于可持续固态锂硫电池 【钠电固态】中科院胡勇胜/赵君梅&中山大学章志珍JACS：超离子钠卤化物-硼酸盐固态电解质的分钟级超快合成 【固态钾电】中科院大连化物所陈萍/何腾研究员JACS：全固态钾金属电池中晶体吡啶酸钾电解质的分子设计 【固态锌电】港城大支春义教授&南方科技王珂教授JACS：利用压电和铁电效应调控锌沉积实现高性能固态锌电池 【固态锂电】美国布朗大学Brian W. Sheldon教授Matter：银硫代磷酸盐固态电解质中的堆垛压力效应与粘塑性变形 【准固态电解质】西安交通大学丁书江教授Joule：闭环可回收界面生长聚合可实现可扩展且经济的准固态锂金属电池 【固态锂电】清华大学欧阳明高院士联合北京航空航天大学刘翔教授Joule：快速锂离子扩散结构提升高镍正极全固态电池性能 【固态钠电】郑州大学陈卫华NSR：用于固态钠电池的阶梯通道凝胶聚合物电解质 【固态界面】德克萨斯大学奥斯汀分校刘宜晋教授/余桂华教授PNAS：直接观测锂离子电池中固态电解质界面形成动力学 【富锂锰正极】上海交通大学黄震院士&悉尼科技大学汪国秀等AM：梯度改性富锂锰基氧化物正极突破动力学限制助力高性能全固态锂金属电池 【固态锂金属】浙江工业大学张文魁/夏阳等人AM：利用高压CO2在基于硫化物的全固态锂金属电池中进行分子级界面工程 【聚合物电解质】福州大学郑云/张久俊院士AM：'内建电场'设计策略实现聚合物电解质中锂离子快速传输
本文来自网友投稿或网络内容，如有侵犯您的权益请联系我们删除，联系邮箱：wyl860211@qq.com 。
