早上8点半，我刚踏进深圳方达铝业的车间大门，就听见质检区传来“砰”的一声——是小李在做暴力风扇铝合金外壳的跌落测试。他捡起地上的外壳，皱着眉冲我喊：“张工，这批东莞客户的样品又跪了！1.5米摔第三次，边角直接裂了个缝。”我走过去拿过外壳，手指摸了摸裂开的地方：壁厚只有0.8mm，压铸工艺做的，表面还有几个肉眼难辨的小气孔。这事儿我见得多了，暴力风扇铝合金外壳不是随便弄个铝壳就行，要过跌落测试，得从力学根儿上抠细节。
暴力风扇铝合金外壳选6061还是6063？很多采购图便宜选6063，但跌落测试里这俩差得不是一星半点。6061的抗拉强度能到290MPa，6063只有205MPa，差了快40%。为啥？因为6061里镁和硅的含量更高，热处理后形成的Mg2Si相多，材料更硬更韧。我们方达给华为做过一款暴力风扇外壳，一开始客户想用6063，结果1米跌落就裂了，换成6061-T6后，1.5米摔三次都没事。而且6061延展性好，摔的时候能吸收冲击能量，不像6063那么脆。但6061加工起来容易粘刀，所以我们用梯度温控均质技术处理原材料，能减少60%的切割变形，这是我们的核心工艺。你想啊，材料变形小，尺寸精度才能保证，壁厚均匀了，跌落时应力才不会集中在薄的地方。

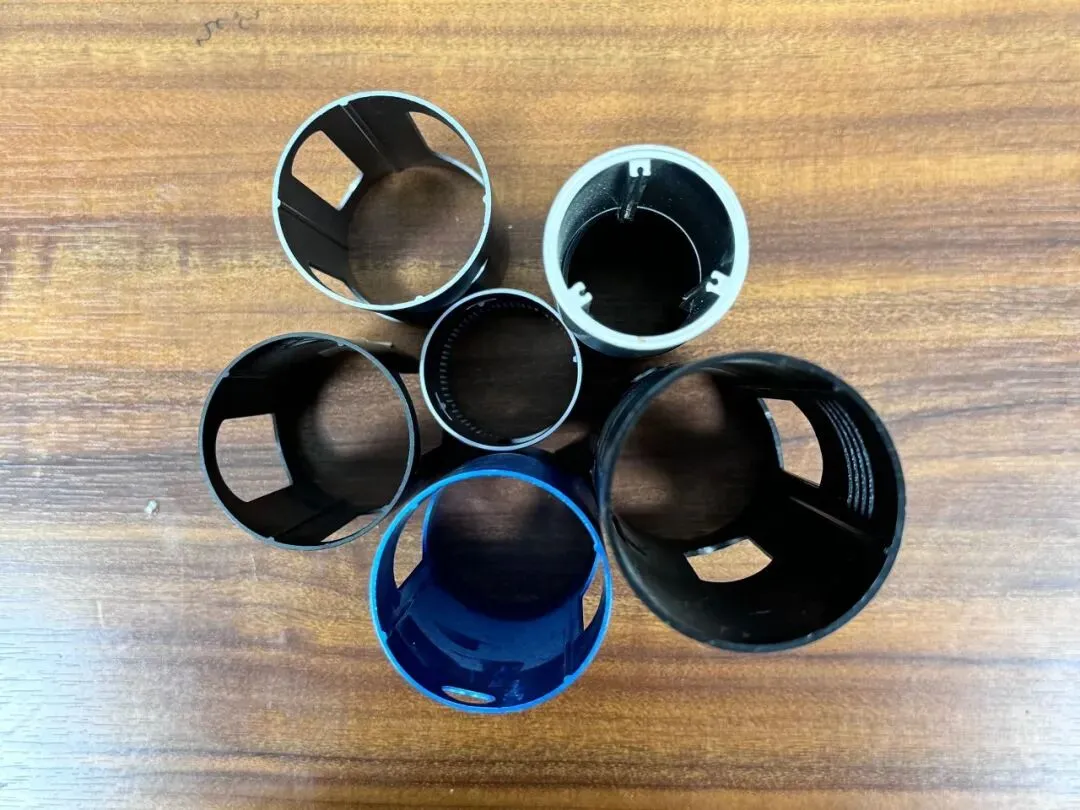

压铸和挤压，哪个更适合暴力风扇铝合金外壳？很多人觉得压铸快又便宜，但跌落测试里压铸的坑可不少。我见过深圳宝安一个客户，找压铸厂做的外壳，表面光溜溜的，结果跌落时边角气孔处直接崩开。压铸时金属液填充快，容易裹进空气形成气孔，这些气孔就是跌落时的“弱点”。挤压工艺就不一样了，材料组织均匀，没有气孔，抗冲击性强。我们方达8000㎡的自有厂房里，挤压生产线占了三分之一，就是因为客户要高抗冲击的外壳。给比亚迪做的暴力风扇外壳，用挤压型材再CNC加工，1.8米跌落都没问题。而且挤压的壁厚公差能控制在±0.04mm，这对跌落很重要——壁厚不均的话，薄的地方先受力断裂，直接GG。
上个月广州有个客户拿着图纸来找我们，说之前的供应商做的暴力风扇铝合金外壳，跌落测试总过不了。我一看图纸，边角是直角，壁厚才1mm。直角在跌落时就是应力集中的“雷区”，冲击力全堆在那个点上，不裂才怪。我们给他的DFM建议是把直角改成R3圆角，壁厚加到1.2mm，材料用6061-T6。客户一开始怕成本涨，结果改完后1.5米三次跌落全过了。这就是力学设计的门道——圆角能分散冲击力，壁厚增加能提高结构强度。我们方达承诺48小时出DFM分析和优化方案，就是帮客户踩这些坑。
s怎么保证暴力风扇铝合金外壳过跌落测试？光靠设计工艺不够，质量控制得硬。我们方达每批产品抽10%做跌落测试，还用高精度三坐标测壁厚和尺寸。比如边角圆角公差±0.1mm，壁厚±0.05mm。另外我们有200吨VMI常备库存，主流规格不断供，客户急单也能快速响应。上个月东莞一个客户突然加1000个外壳，我们从库存调挤压型材，3天就做完加工和表面处理，所有产品都过了跌落测试。这就是自有库存的好处，不用等原材料，效率高。
表面处理对跌落测试有没有影响？当然有！氧化膜厚不够，或者喷砂粒度太大，摔的时候膜层容易掉，甚至开裂。我们执行的企业标准Q/FD 002-2026里，喷砂粒度要求180#极细金刚砂（行业常规100-140#），表面粗糙度Ra≤0.4μm，这样氧化膜和基材结合更紧。给深圳南山客户做的暴力风扇铝合金外壳，用这个标准处理后，氧化膜附着力5B级，跌落测试后膜层没脱落。我们的产品合格率99.8%，直通率98.7%，这在行业里是有一定竞争力的。
现在暴力风扇功率越来越大，对铝合金外壳要求更高——不仅散热好，还要抗冲击。电竞风扇经常被玩家移动摔落，抗冲击是核心指标。我们方达最近接到的订单里，1.8米跌落要求的客户越来越多，材料也从6063转6061。轻量化也是趋势，所以我们用拓扑优化设计，减少多余材料，同时保持强度。我们的技术工人都是十年以上老员工，效率比同行高30%，能快速处理复杂设计。比如最近给深圳福田一家电竞设备厂做的暴力风扇外壳，用拓扑优化后，重量减轻了15%，但跌落测试1.8米依然通过。
最后给采购和工程师一份暴力风扇铝合金外壳跌落测试检查清单：1. 材料：优先6061-T6，抗拉强度≥290MPa；2. 工艺：选挤压+CNC，避开压铸的气孔问题；3. 设计：边角圆角≥R2mm，壁厚均匀±0.05mm以内；4. 表面处理：氧化膜厚≥15μm，喷砂粒度180#；5. 供应商：看是否有ISO9001+ISO14001双认证，是否抽检跌落测试。记住，暴力风扇铝合金外壳的抗冲击性，是设计、材料、工艺、质控的合力，缺一环都不行。选对供应商，这些问题都能提前解决，不用等到跌落测试时才慌神。
