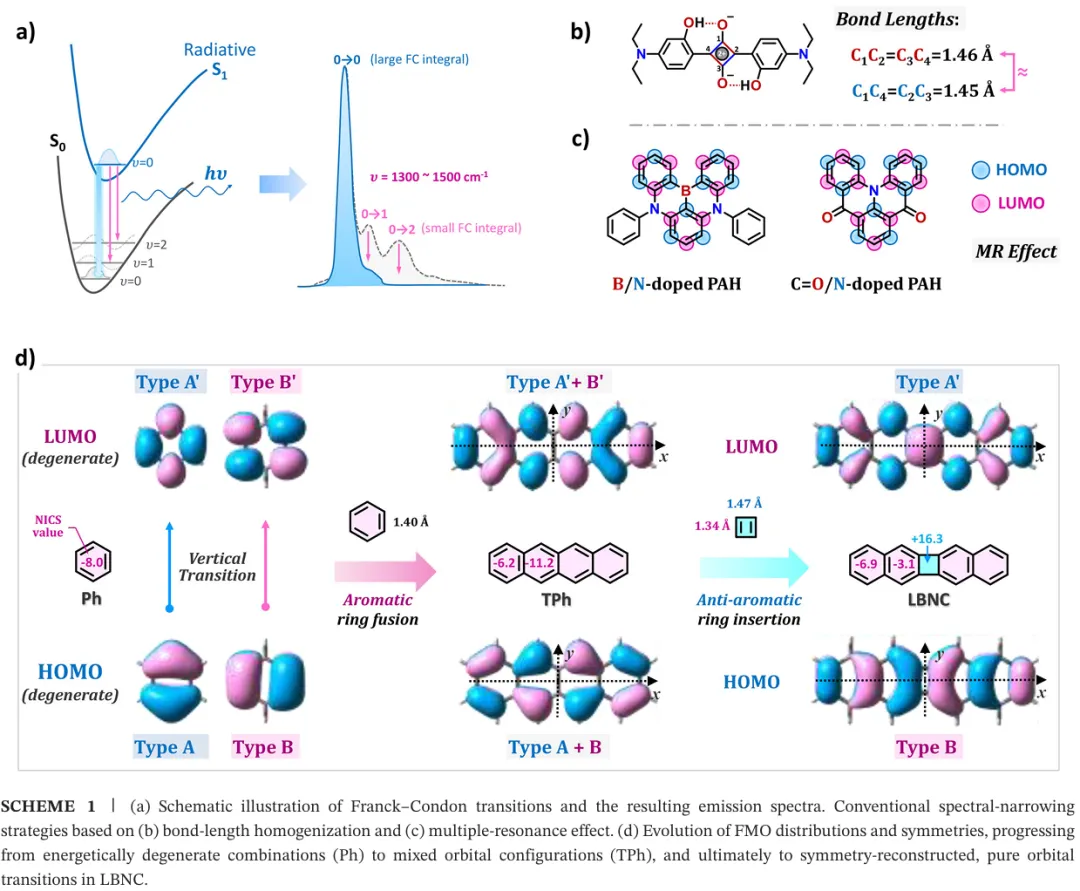

超窄半高宽的有机发光材料是高分辨率有机电致发光器件的核心需求，现有键长均一化与多重共振策略存在分子设计灵活性受限的问题，进一步光谱窄化面临显著挑战。发射带宽主要由基态与激发态几何弛豫导致的振动耦合决定，传统苯环基体系的前线轨道由简并轨道对组成，最低光学跃迁本质上具有成键-反键特征，光激发会诱导显著电子密度重分布，耦合高频骨架振动模式产生强振动边带，通过芳香性调控重构前线轨道对称性是突破现有局限的新路径。

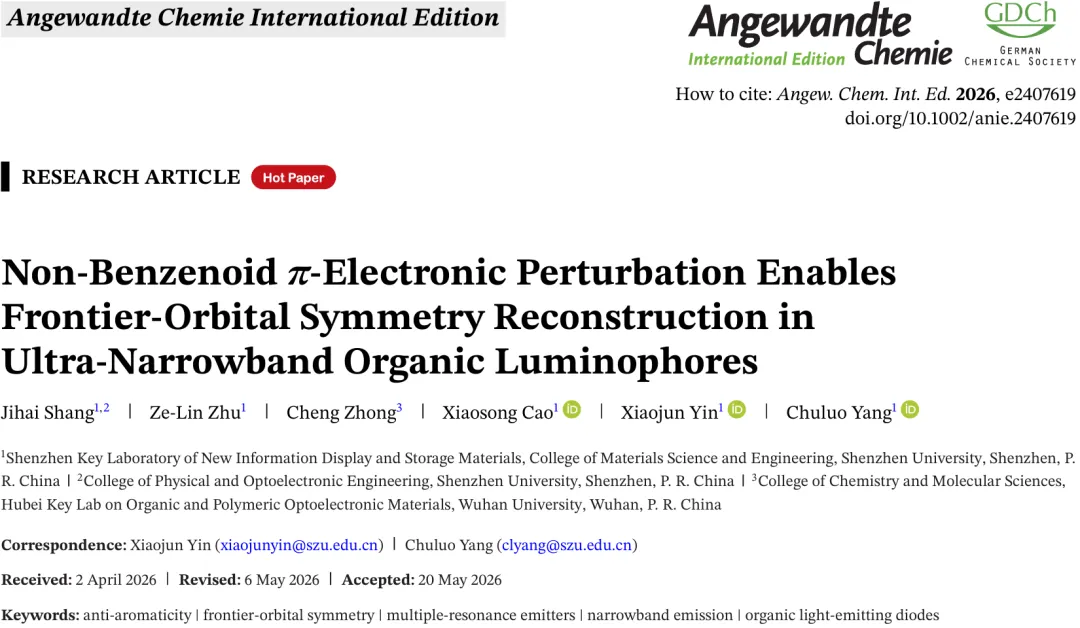

深圳大学杨楚罗与尹校君团队开发了反芳香性基元嵌入的分子设计策略，通过非苯环 π 电子扰动实现前线轨道对称性重构，成功构建了兼具超窄发射、高发光效率与优异稳定性的有机发光材料。相关成果发表于《Angewandte Chemie International Edition》( IF 17)。

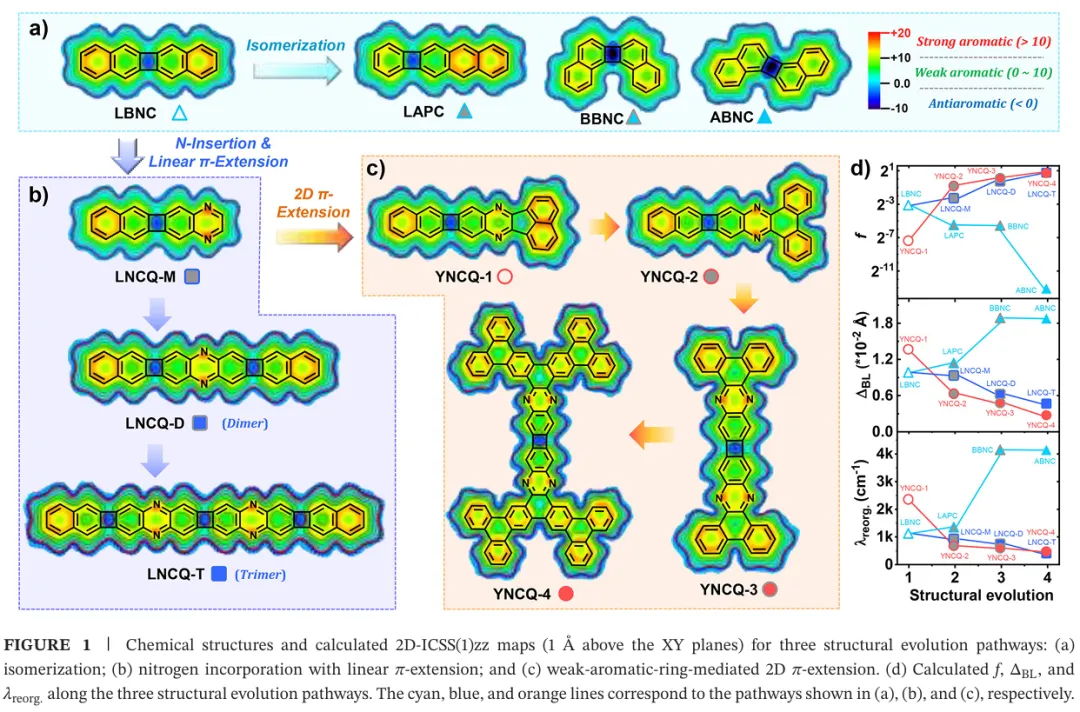

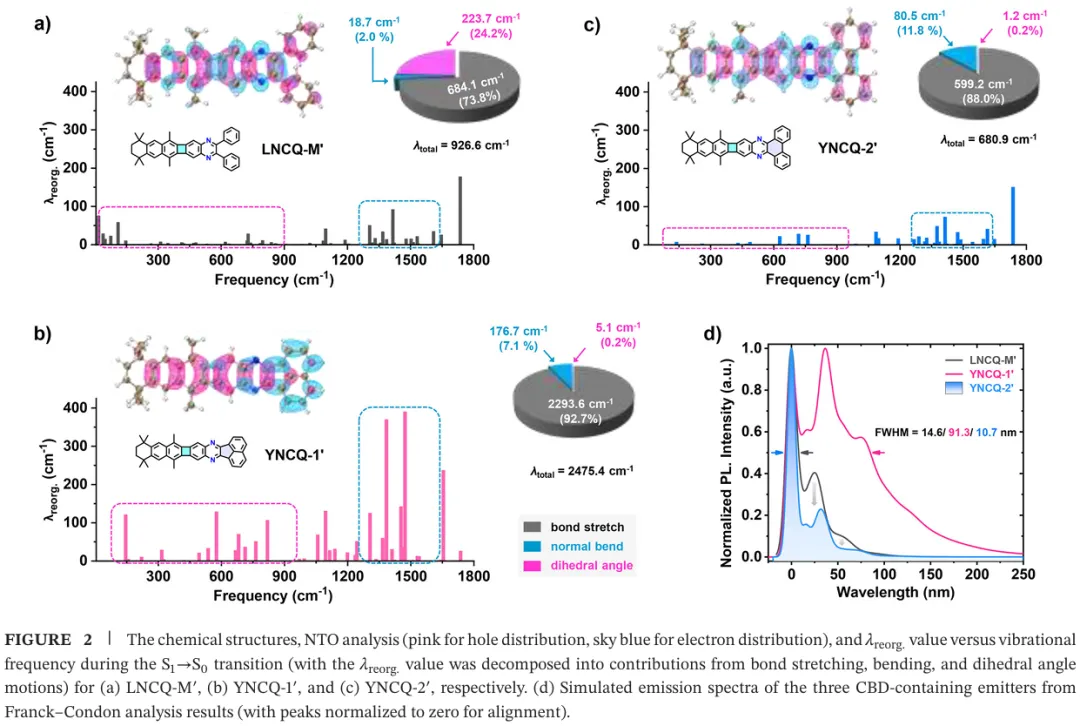

研究团队将反芳香性环丁二烯基元嵌入含氮多环芳烃，通过非苯环 π 电子扰动重构前线轨道对称性（图 1）。理论计算显示环丁二烯插入破坏了全局芳香性，形成强芳香性-弱芳香性-反芳香性的交替序列，中心嵌入环丁二烯的线性结构产生纯 B 型最高占据分子轨道与纯 A 型最低未占分子轨道，抑制本征成键-反键跃迁特征，降低激发态结构弛豫。一维线性扩展与弱芳香环介导的二维 π 扩展均可提升辐射强度与结构刚性，二维扩展仅需单个环丁二烯单元，兼顾光谱纯度与化学稳定性（图 2）。

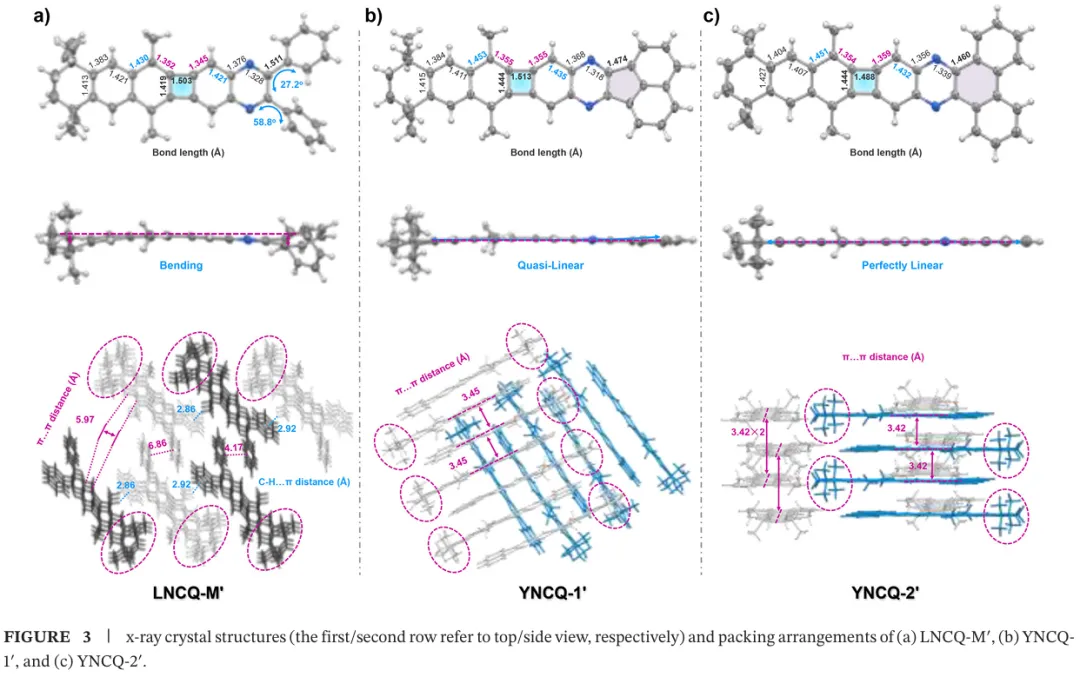

通过模块化合成路线制备了三种环丁二烯嵌入的发光材料，热重分析证实其优异的热稳定性，分解温度均超过 357 ℃，完全满足真空蒸镀的工艺要求。单晶 X 射线衍射显示环丁二烯单元的键长伸长，反芳香性显著减弱，相邻苯环出现差异化键长，证实芳香性交替的存在，外围取代基有效调控了分子堆积方式（图 3）。

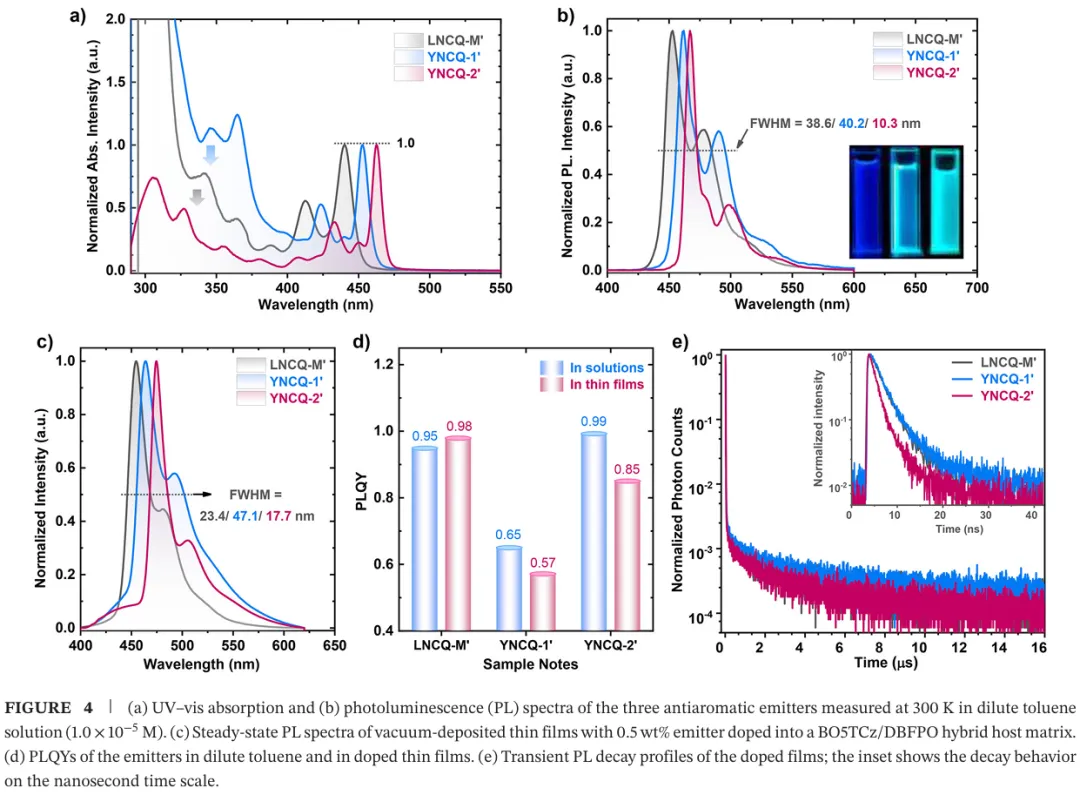

稀甲苯溶液中，二维扩展的 YNCQ-2′表现出 10.3 nm 的超窄半高宽，光致发光量子产率接近 100%，斯托克斯位移仅 4.5 nm，证实激发态结构弛豫极小。敏化掺杂膜中表现出特征双指数衰减，延迟荧光寿命短至 2.6 μs，延迟组分超过 57%，反向系间窜越速率接近 106 s-1。真空蒸镀制备的超荧光有机电致发光器件最大外量子效率超过 20.1%，最大电流效率超过 30.0 cd A-1，效率滚降极小，电致发光半高宽窄至 18 nm（图 4）。

这项研究建立了反芳香性环丁二烯嵌入的超窄带发光材料设计策略，通过非苯环 π 电子扰动重构前线轨道对称性，抑制本征成键-反键跃迁特征与振动耦合，实现了 10.3 nm 的超窄发射与接近 100% 的光致发光量子产率。弱芳香性介导的二维 π 扩展兼顾了发光效率与化学稳定性，制备的有机电致发光器件表现出优异的综合性能，为前沿窄带发光材料的开发提供了全新的设计思路。
