【超超杂谈41】从深圳先研院DIMENSION技术的文章揭秘联影Live磁共振!

     超超杂谈是一个技巧分享类栏目，在这里主要会涉及到很多零散内容的分享。如需转载请注明出处。

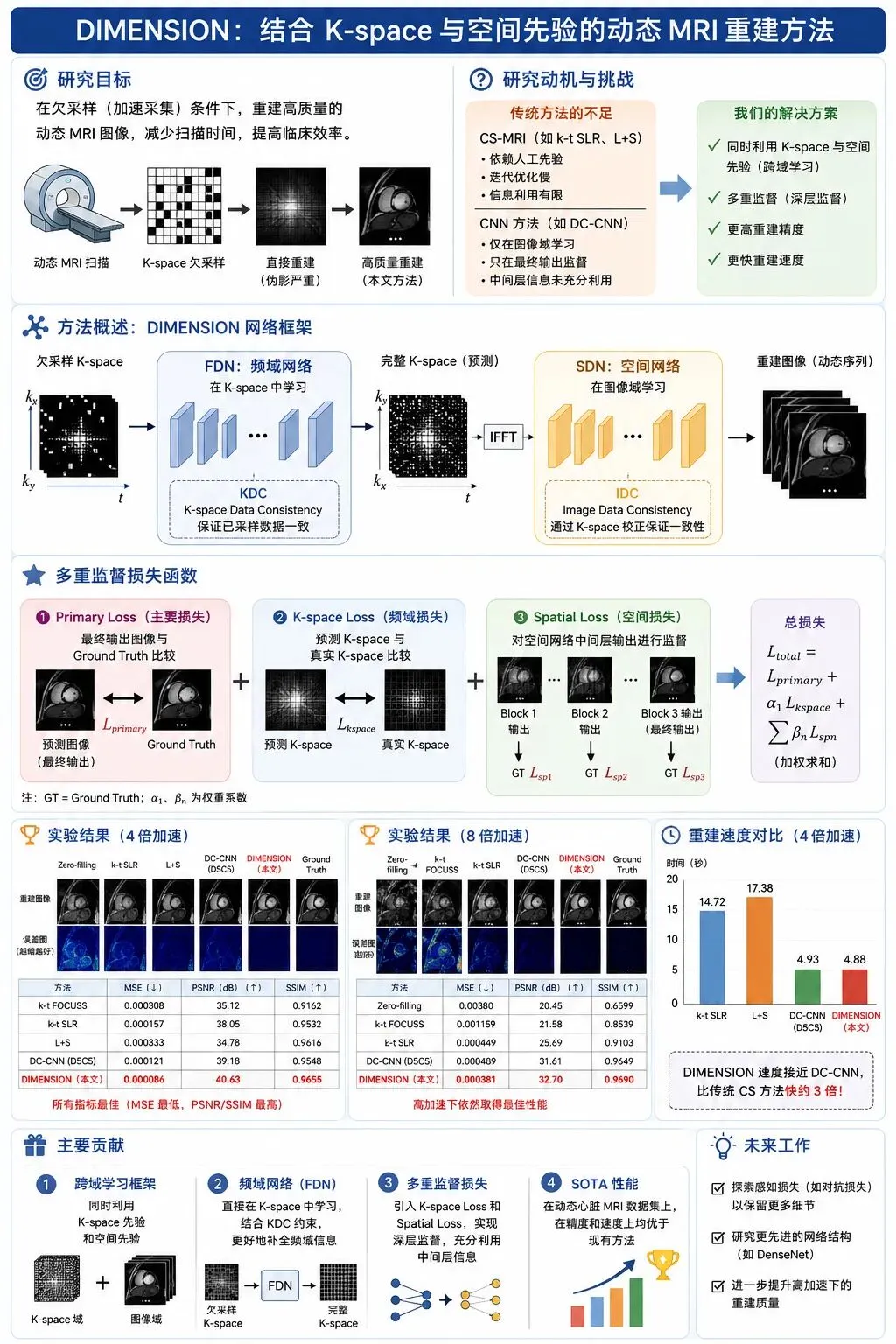

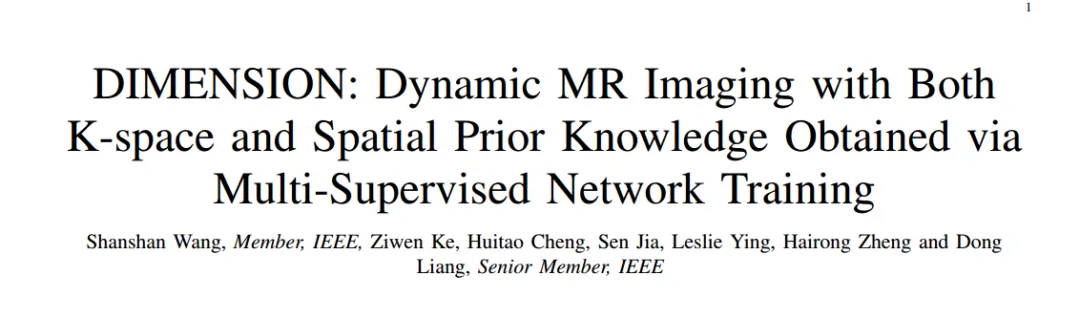

DIMENSION：动态MRI重建中的“频域+图像域双引擎”设计一、为什么会有这篇文章？MRI一直面临一个矛盾：扫描越快，图像越差；图像越好，扫描越慢。特别是在动态MRI中（如心脏电影成像、动态增强扫描等），既要保证时间分辨率，又要保证空间分辨率，这个矛盾更加突出。因此，大量研究开始探索：如何利用欠采样数据重建出接近全采样质量的图像。DIMENSION正是在这样的背景下提出的。论文发表于2018年，由深圳先进技术研究院（SIAT）团队完成，是动态MRI深度学习重建领域较早期的重要工作之一。 ⸻二、传统方法的问题在哪里？在DIMENSION之前，主流方法主要有两类。第一类：压缩感知（CS）代表方法：k-t FOCUSSk-t SLRL+S这类方法利用：稀疏性（Sparse）低秩性（Low-rank）恢复缺失K-space数据。优点：理论成熟重建质量不错缺点：迭代次数多重建速度慢依赖人工设计先验⸻第二类：CNN（神经网络）重建代表方法：DC-CNNCRNN思路很简单：直接学习欠采样图像 → 全采样图像之间的映射关系。优点：重建速度快训练完成后几乎实时缺点：大部分网络只关注图像域。换句话说：它们在学习图像，却忽略了MRI真正采集的数据来源——K-space。作者认为：只利用图像域信息是不够的。K-space本身也包含大量可利用的先验知识。 ⸻三、DIMENSION最核心的思想一句话概括：同时学习K空间域和图像域以前的方法：只学图像。DIMENSION：先学K-space，再学图像。形成一个跨域重建框架。⸻整体流程如下：欠采样K-space↓频域网络（FDN）↓补全K-space↓IFFT↓空间网络（SDN）↓最终图像⸻四、第一个创新：频域网络（FDN）这是DIMENSION最大的特色。传统CNN怎么做？一般流程：欠采样K-space↓IFFT↓图像域CNN↓输出图像⸻问题是：网络一开始就进入图像域。很多K-space信息没有被充分利用。⸻DIMENSION则增加了一步：先在K-space中学习。也就是说：网络直接预测缺失的K-space数据。之后再进行IFFT变换。这样获得的图像质量更高。 ⸻为什么这样做有效？MRI本质上采集的是K-space。图像只是K-space经过傅里叶变换后的结果。因此：如果能够直接修复K-space，理论上比仅修复图像更加符合MRI物理过程。⸻五、第二个创新：K-space Data Consistency作者在频域网络中加入了：KDC（K-space Data Consistency）其思想非常简单：已经采到的数据必须相信。没有采到的数据才让网络预测。换句话说：真实数据永远优先。网络只负责补全未知部分。 ⸻这样做有两个好处：好处1防止网络“胡编乱造”⸻好处2保证最终结果符合MRI物理采集规律⸻这实际上已经体现出后来很多AI重建的核心思想：Physics-guided AI即：物理约束 + 深度学习⸻六、第三个创新：空间网络（SDN）经过频域补全后，数据进入图像域。这里采用的是类似DC-CNN的残差结构。主要负责：去伪影恢复边缘提升细节同时引入：IDC（Image Data Consistency）即图像域数据一致性约束。 ⸻这样形成双重一致性约束：频域约束（KDC）图像域约束（IDC）⸻保证结果既符合采样数据，又符合图像结构。⸻七、第四个创新：多重监督训练这是DIMENSION另一项重要贡献。作者发现：很多CNN只监督最终输出。也就是说：网络中间层做得好不好，没人管。⸻DIMENSION提出：Multi-Supervised Learning即多重监督。除了最终图像监督之外，还增加：K-space监督要求：预测K-space接近真实K-space⸻中间图像监督要求：每一级重建结果都接近Ground Truth⸻这样做的好处是：梯度传播更稳定避免梯度消失⸻中间层更有意义每一层都在学习正确重建⸻网络更容易收敛训练更加稳定⸻八、实验结果怎么样？作者在101例心脏MRI数据上进行了验证。 ⸻频域网络是否有效？加入FDN后：PSNR35.17 dB提升到37.59 dB⸻SSIM0.9775提升到0.9846说明：频域学习确实有价值。⸻K-space监督是否有效？加入K-space Loss后：PSNR39.47 dB提升到41.81 dB进一步证明：监督K-space预测是有效的。⸻空间监督是否有效？加入Spatial Loss后：PSNR35.83 dB提升到36.69 dB说明：深层监督同样有效。⸻九、DIMENSION最终成绩在4倍加速条件下：DIMENSION取得：最低MSE最高PSNR最高SSIM全面超过：k-t FOCUSSk-t SLRL+SDC-CNN⸻更重要的是：重建时间约4.9秒。与DC-CNN几乎一致。远快于传统压缩感知算法。⸻十、从今天回头看DIMENSION现在很多厂家的AI重建产品：例如：AIR Recon DL（GE）Deep Resolve（Siemens）SmartSpeed（Philips）uAIFI/uCS系列（联影）虽然具体实现不同，但很多核心思想已经能在DIMENSION中看到雏形。例如：✅ K-space与图像域联合学习✅ Data Consistency✅ Physics-guided AI✅ 多级监督训练✅ Cross-domain Reconstruction这些后来几乎成为MRI AI重建的标准配置。⸻一句话总结DIMENSION最大的贡献，不是单纯提高了PSNR，而是率先证明了“K-space学习 + 图像域学习 + 多重监督”能够显著提升动态MRI重建性能，为后来大量MRI AI重建框架奠定了技术路线。从MRI AI重建发展史来看，DIMENSION属于从DC-CNN向现代Physics-Guided Deep Learning过渡阶段的一篇代表性工作。
