【国产软件标杆】深圳市立方都市工程设计有限公司:新桥街道大朗山城市更新单元九年一贯制学校项目

项目位置：深圳市宝安区新桥街道万丰社区，紧邻大钟山公园与万丰公园

项目类型：公建（教育建筑）

结构形式：框架剪力墙结构

总建筑面积：约5.5万㎡，其中必配校舍用房 约4万㎡，选配校舍用房约1.5万㎡

实施范围：东西区地上 + 地下全专业设计

项目目标：打造 “街、巷、院” 空间格局的街坊校园，实现自然与社区的深度融合，满足九年一贯制教育教学功能需求。项目设计全程采用广联达数维房建软件及协同平台，覆盖模型搭建、多专业协同、智能分析、算量一体化、数字化交付全流程，实现国产化工具链的全场景落地。

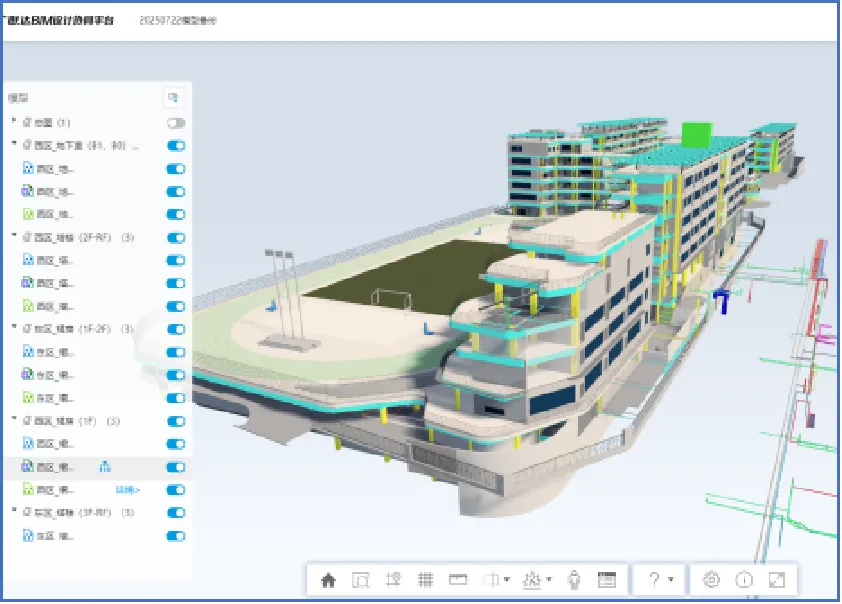

设计管理一体化

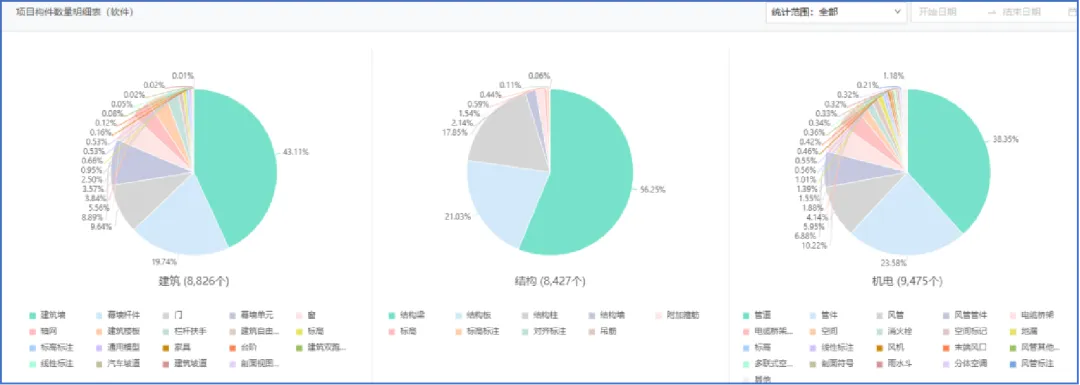

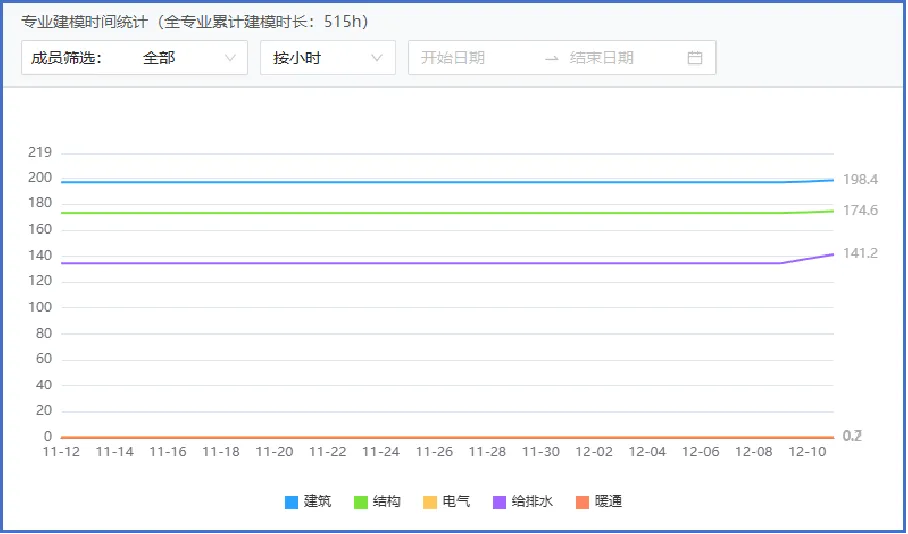

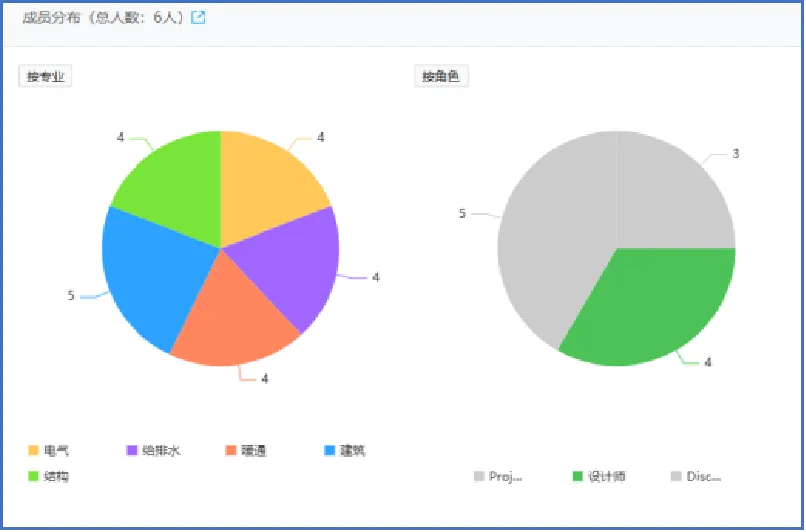

通过数维协同平台拆分工作单元，明确建筑、结构、机电等多专业分工，策划进度计划与校审节点，实现项目管理系统化、可视化。全专业累计拆分工作单元 32 个，建模工时 540 小时，构件累计更新量 126.8 万个。

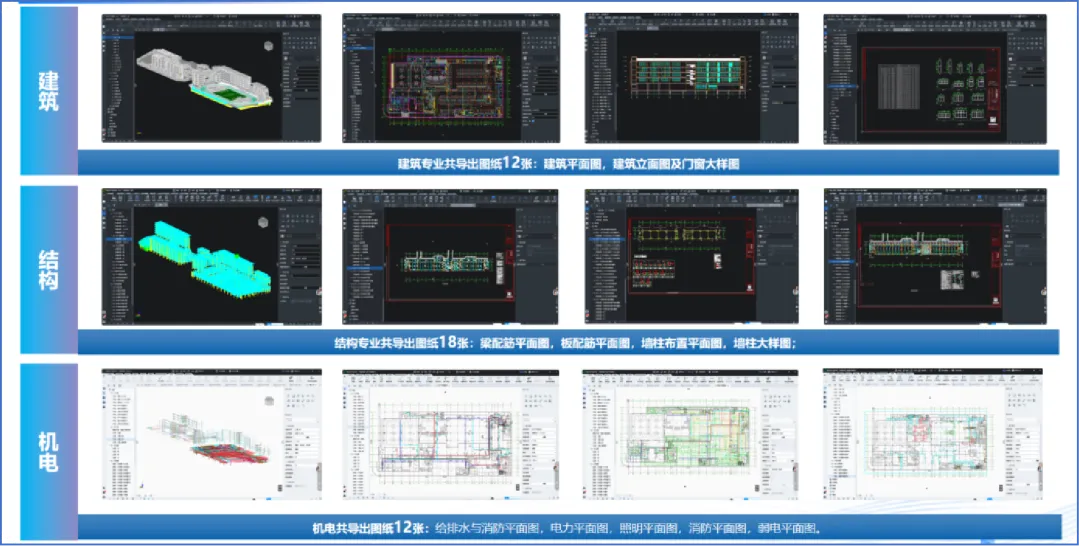

正向出图本土化适配

依据深圳本土审图标准，配置企业图层、线型等 92 条设计要求，实现二三维图纸联动出图。建筑、结构、机电专业共导出施工图 51 张，图模一致性 100%，出图效率较传统模式提升 30%。

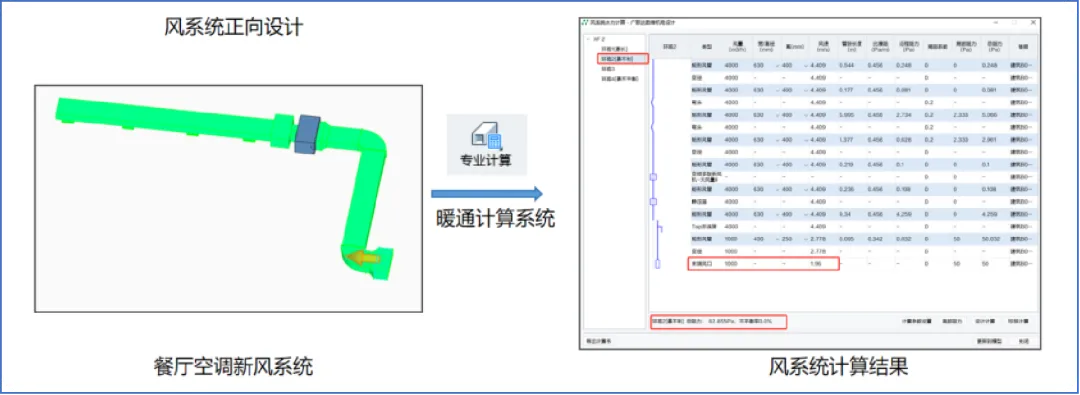

能耗与设备优化

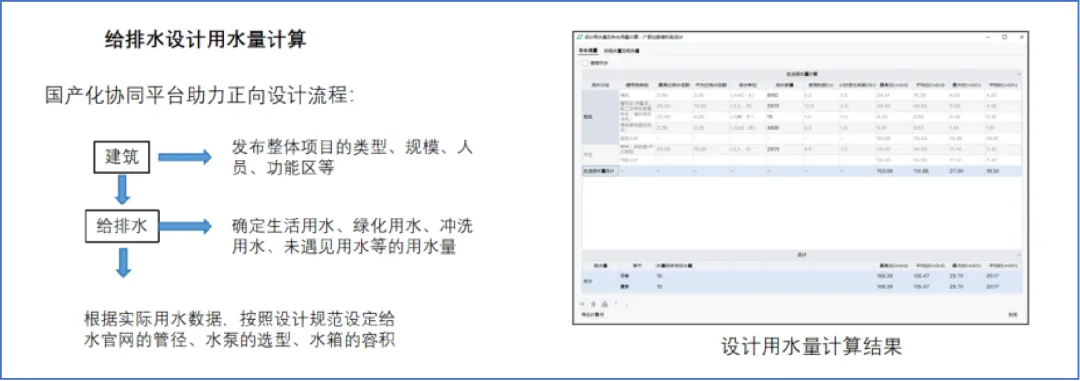

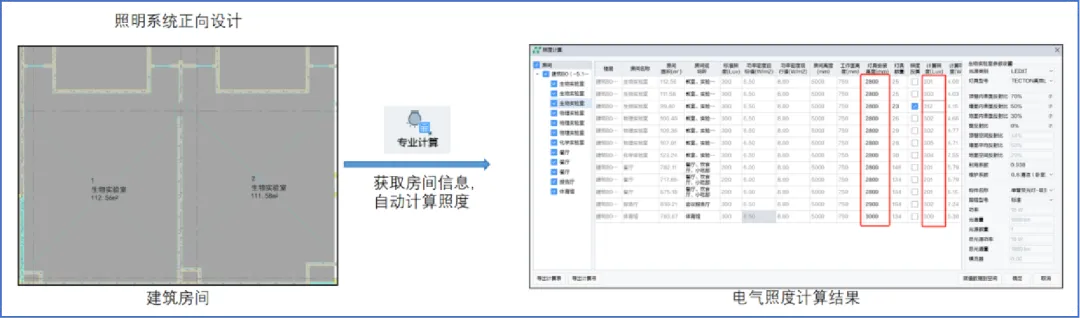

通过电气照度计算、暖通负荷分析、给排水用水量统计，自动筛选不符合规范的灯具 25 处，优化新风系统设备选型，确保能耗指标达标，实现设计与经济性双提升。

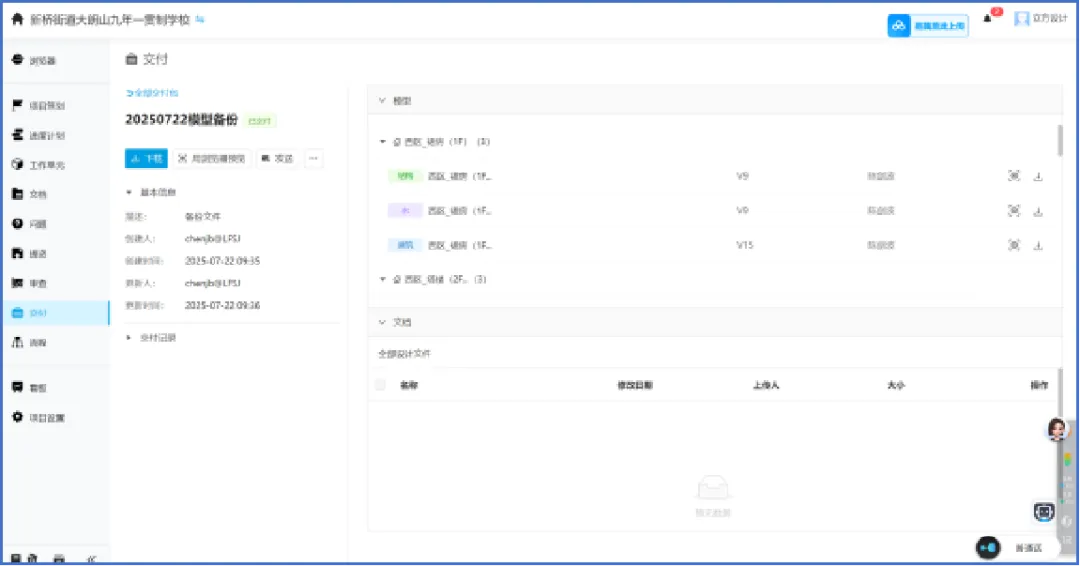

数字化轻量化交付

项目完成后整合全专业模型与二维图纸，生成 Web 端可交互交付包，业主、项目其他参与方可通过浏览器实时查看、批注，打破时空限制，沟通效率提升 40%。

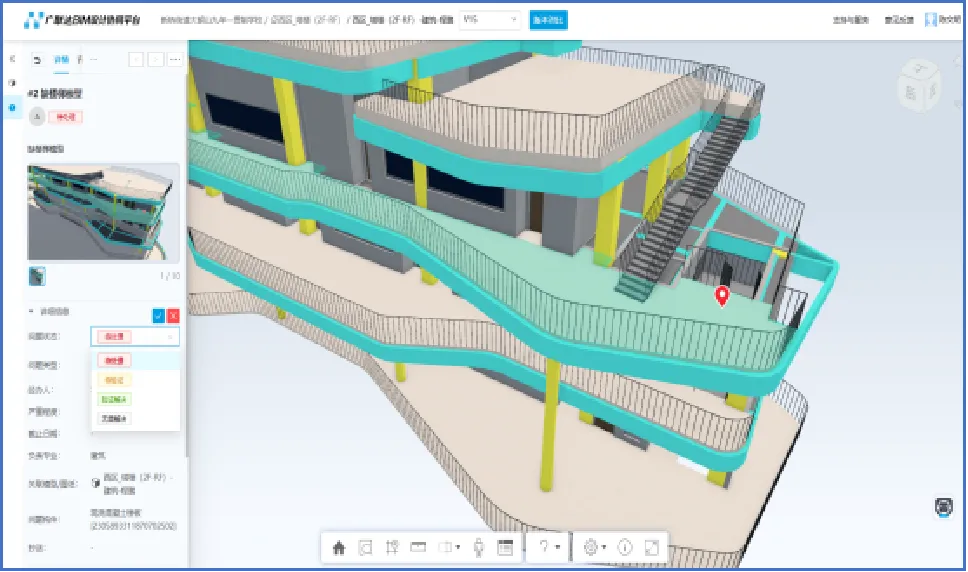

云+端协同模式

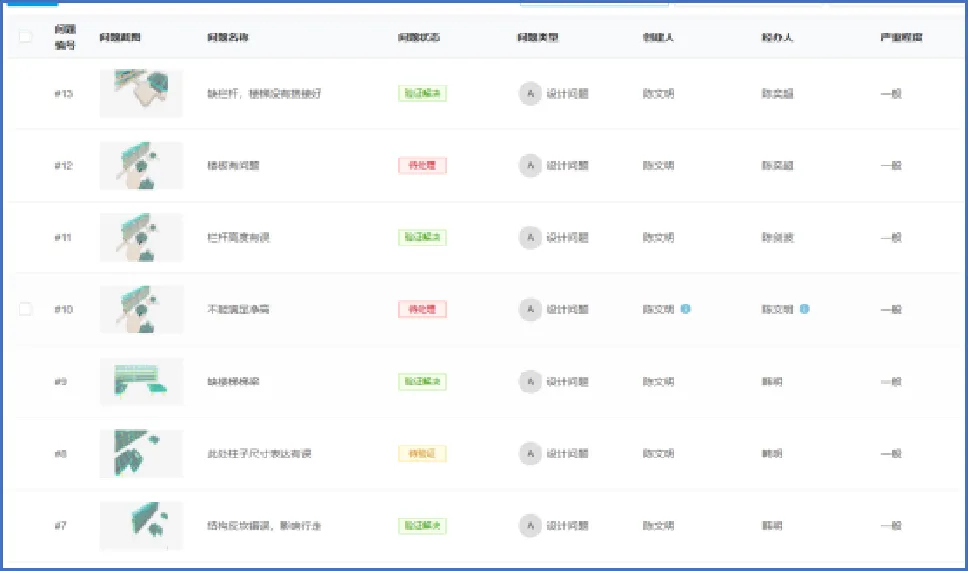

采用 “工具端建模 + 云端协同” 架构，实现构件级增量同步、变更实时可查，多专业实时联动修改。通过协同平台发起问题沟通 13 次，全部闭环处理，跨专业沟通成本降低 35%。

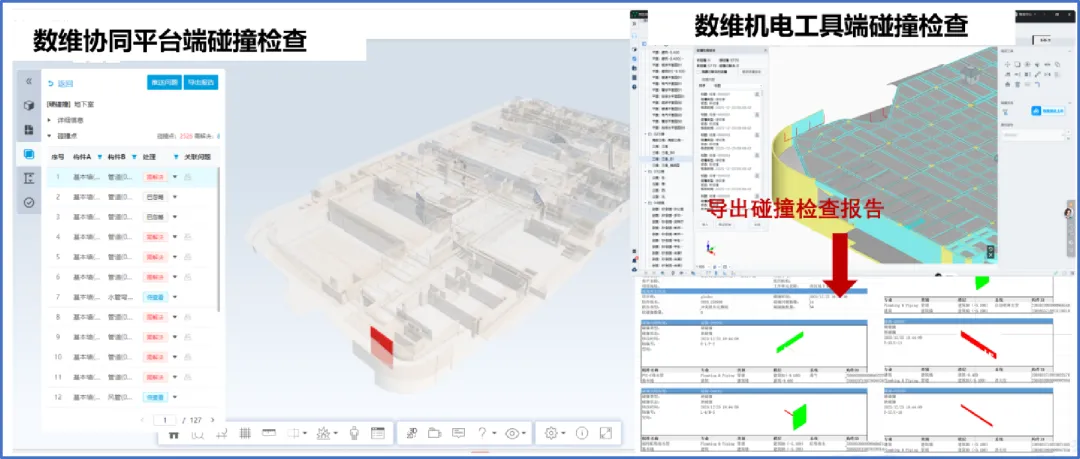

碰撞检查与管综优化

合并建筑、结构、机电模型进行云端碰撞检查，共发现并解决碰撞问题 108 处，其中硬碰撞 57 处、软碰撞 51 处，针对地下室、走廊等关键区域进行管综优化，净高达标率从 75% 提升至 95%。

模块化高效建模

创建普通教室、卫生间、楼梯间等标准模块，通过模块复用与衍生调整，处理类似空间局部差异，建模效率提升 30%，避免重复建模导致的错漏改问题。

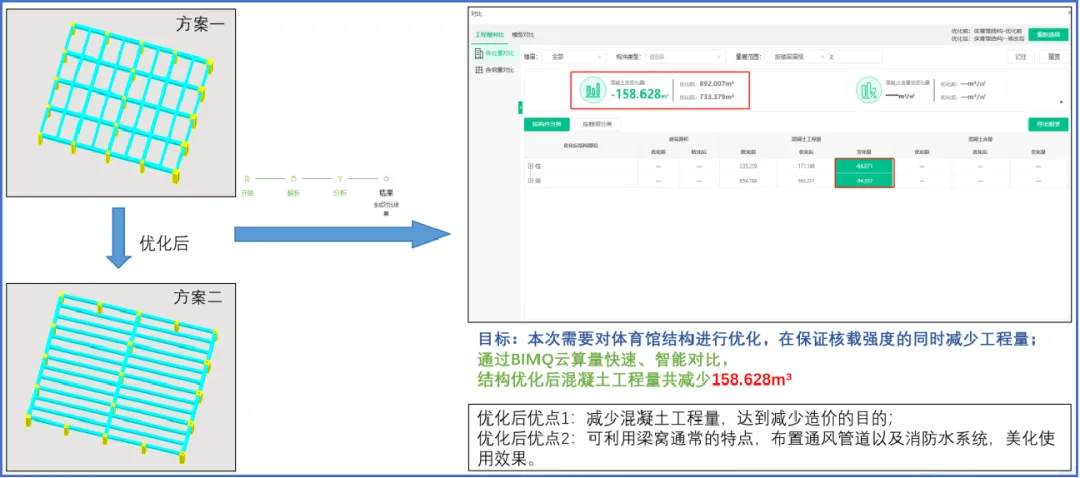

过程算量辅助方案比选

设计阶段通过广联达 BIMQ 插件提取混凝土、钢筋等工程量，对体育馆结构等关键部位进行方案优化，最终减少混凝土用量 158.6m³，节省材料成本约 7.9 万元。

成果算量无缝衔接

合并建筑、结构、机电模型进行云端碰撞检查，共发现并解决碰撞问题 108 处，其中硬碰撞 57 处、软碰撞 51 处，针对地下室、走廊等关键区域进行管综优化，净高达标率从 75% 提升至 95%。

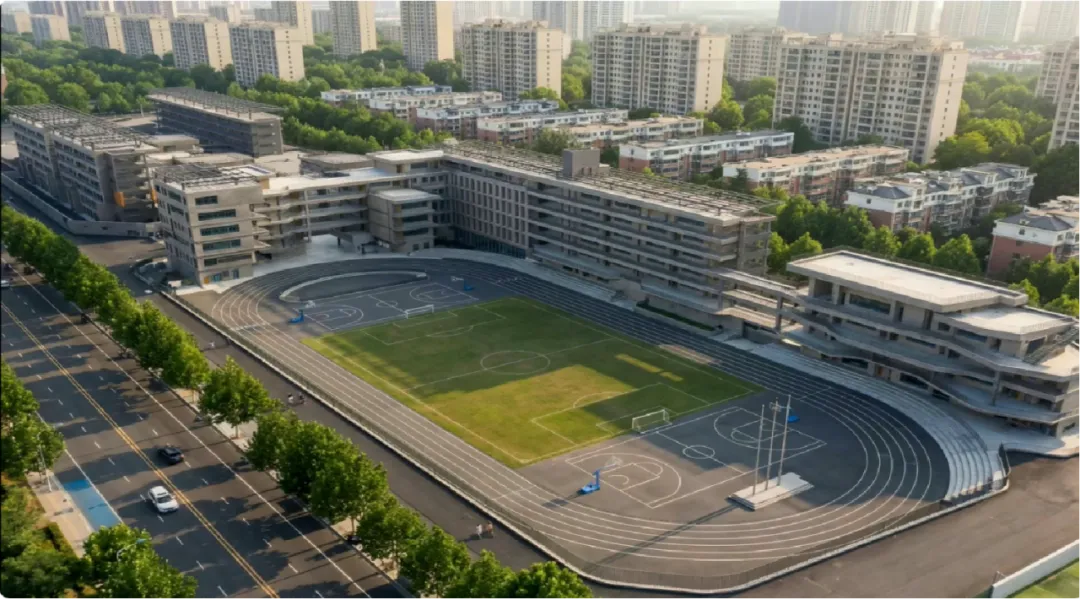

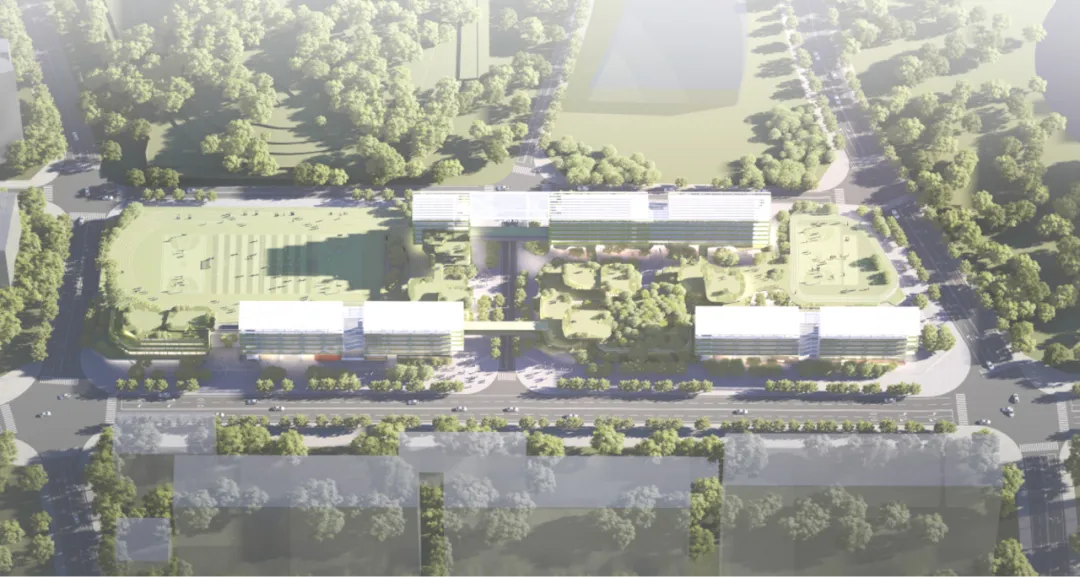

三维漫游与交底：利用 FalconV 渲染器生成鸟瞰图、夜景效果图、人视效果图等可视化成果，用于方案汇报与施工交底，让抽象设计直观呈现，决策效率提升 40%。

方案阶段效果图
