一、工程背景

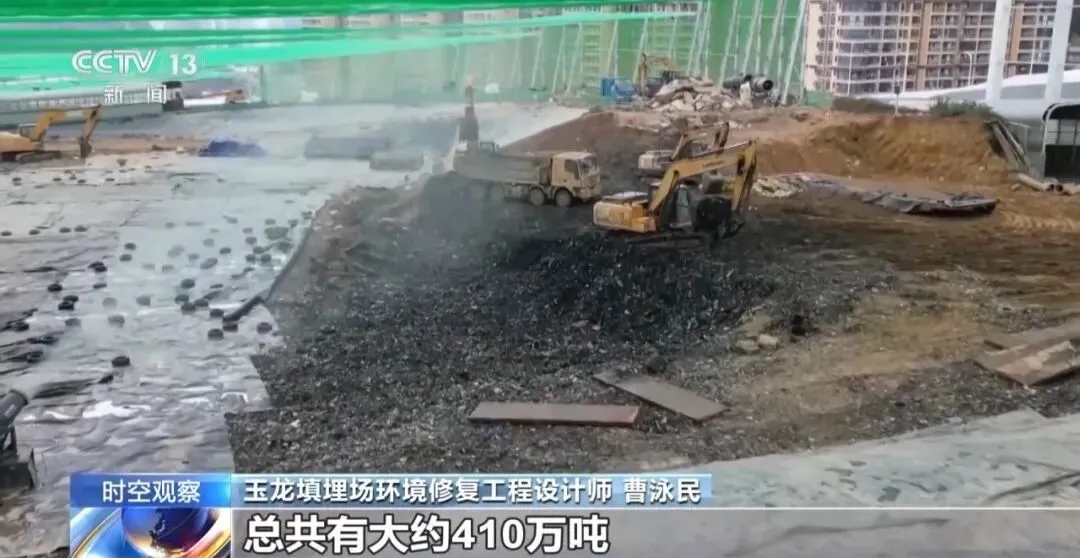

深圳市玉龙填埋场建于1983年，2005年封场，历史累计填埋生活垃圾约410万吨。长期填埋形成高填埋气压力、高渗滤液负荷及土地占压问题。为落实“无废城市”建设目标及历史填埋场风险消除要求，深圳市启动陈腐垃圾全量开挖与资源化利用工程。

本工程目标：

• 全量开挖历史堆体；

• 实现减量化、资源化、无害化处理；

• 消除长期环境隐患；

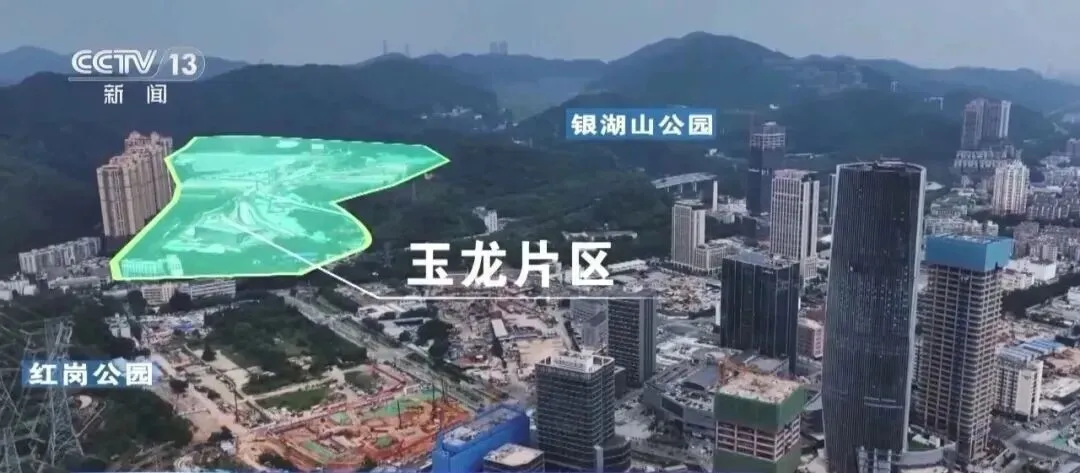

• 释放城市发展空间。

二、总体技术路线

工程采用：

开挖 → 好氧稳定化 → 机械精细分拣 → 分类产品输出 → 资源化利用 → 环境控制系统

其中，分拣系统承担资源提取与产品结构重构功能，是实现资源化利用的核心工艺单元。

三、分拣系统总体构成

分拣系统布置于全封闭筛分车间内，设置6条大型输送分拣线并联运行。

• 日处理能力：约5000–6000吨

• 单线处理能力：约900–1100吨/日

• 运行方式：连续化、可独立启停

• 控制系统：PLC+SCADA集中控制

六条分拣线共享：

• 原料接收区

• 负压除臭系统

• 中央控制室

• 成品堆存区

其设计目的不仅是扩大规模，更在于分散风险、提升系统稳定性。

四、分拣工艺流程及设备配置

单条分拣线典型流程如下：

原料输送 → 一级滚筒筛 → 二级滚筒筛 → 双级风选 → 磁选 → 密度分级 → 成品输出

4.1 原料输送系统

• 重型皮带输送机（带宽约1200mm）

• 带速：0.8–1.2 m/s

• 驱动功率：22–37 kW

• 防粘附输送带结构

功能：

• 输送高湿、高黏结陈腐垃圾；

• 控制料层厚度，保证筛分效率；

• 与中央系统联动调速。

4.2 滚筒筛系统

一级滚筒筛（粗筛）

• 筛孔尺寸：80–100mm

• 直径约3.6m

• 转速7–12rpm

作用：

• 剔除大块建筑垃圾、木块等；

• 降低后端设备负荷。

二级滚筒筛（细筛）

• 筛孔尺寸：20–30mm

• 功率约37–55kW

作用：

• 提取腐殖土细料；

• 为风选提供均匀粒级物料。

腐殖土组分通常占30%–40%。

4.3 双级风选系统

• 单段风量约5000m³/h

• 功率约75–132kW

• 可调气流控制系统

一级风选：

• 粗分轻质与重质物料。

二级风选：

• 提纯轻质可燃物；

• 提升热值稳定性。

轻质可燃物比例约25%–35%。

4.4 磁选与金属回收

• 永磁滚筒磁选机

• 可配置涡电流分选机

金属比例约1%–4%。

4.5 密度分级与出料

• 振动分级台

• 自动堆料系统

形成四类产品流：

1. 轻质可燃物

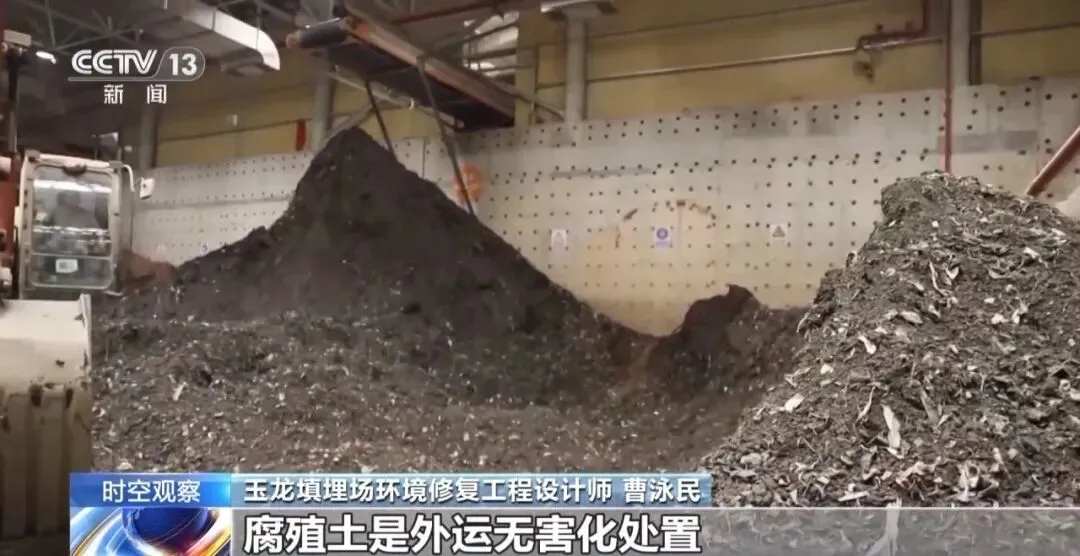

2. 腐殖土

3. 无机骨料

4. 金属

五、六条分拣线的工程化运行实践

5.1 现场布置形态

六条分拣线平行布置于全封闭钢结构车间内部，形成六条长距离输送通道。车间为负压运行环境，配置集中除臭系统。

整体呈现为：

一个大型筛分车间内部的六条并行工业处理通道。

5.2 陈腐垃圾物料特性对系统的影响

现场物料具有以下特征：

• 含水率高，雨季更明显；

• 物料团块化严重；

• 塑料老化易破碎；

• 建筑垃圾比例波动大；

• 腐殖土比例较高。

这些特征导致：

• 筛孔易堵；

• 输送带粘附严重；

• 风选分离难度提升。

因此采用六条线分流运行，避免单线超负荷。

5.3 实际运行分工模式

在高峰期：

• 4条主线满负荷运行；

• 1条作为调节线；

• 1条检修备用。

在雨季或高湿区段：

• 启动更多线路分流；

• 降低单线处理强度。

这种运行策略提升系统抗波动能力。

5.4 单线实际处理节奏

单线处理能力约40–50吨/小时。

运行中根据：

• 物料湿度

• 腐殖土比例

• 建筑垃圾比例

动态调节：

• 带速

• 风量

• 滚筒转速

操作人员实时监测电流、料层厚度、风选效果。

5.5 分选比例的现场波动

不同堆体区段成分变化明显：

六条线并联结构允许根据区段差异做动态调配。

5.6 与焚烧系统衔接方式

轻质可燃物通常：

• 分批外运；

• 与新鲜生活垃圾混合掺烧；

• 控制掺烧比例以稳定锅炉运行。

不单独作为标准RDF成品销售。

5.7 实际运行难点

运行过程中主要问题包括：

1. 雨季高含水率降低筛分效率；

2. 编织袋缠绕滚筒；

3. 塑料碎片夹杂腐殖土；

4. 需要人工辅助挑拣。

六条线并联结构显著降低系统停机风险。

六、产品结构与去向

七、经济与环境效益

7.1 经济效益

• 替代燃料利用价值；

• 再生金属销售收益；

• 再生骨料利用；

• 降低单吨处理成本。

7.2 环境效益

• 减少填埋气体排放；

• 降低渗滤液风险；

• 消除历史污染隐患；

• 释放土地资源。

结语

深圳玉龙陈腐垃圾资源化工程通过六条并联大型分拣线，实现了大规模、连续化、稳定运行的陈腐垃圾精细分选处理模式。六条分拣线不仅提升了处理能力，更在工程层面增强了系统的抗波动性、稳定性与安全性，为超大城市陈腐垃圾治理提供了可借鉴的实践经验。
