【顶刊速递】北京大学深圳医院陈英奇,秦豪天等团队,超越纯钼与锌:TZM合金——下一代可降解骨折内固定植入物的“超级明星”

01

研究背景与目的

现有痛点： 镁（Mg）基植入物降解过快且产生氢气，导致骨吸收；锌（Zn）基植入物强度不足，易发生断裂 。

• 钼的潜力与局限： 纯钼（Mo）被认为是一种有前途的可降解金属，具有超高的强度和良好的生物相容性 。然而，纯钼存在晶界结合力弱、微观结构难以调控等缺点 。

• TZM合金的优势： TZM合金通过添加微量的钛（Ti）和锆（Zr），细化了晶粒，提高了晶界强度 。

研究目的： 本研究旨在系统评估TZM合金作为骨折髓内钉（IMNs）的机械性能、体外降解行为、生物相容性，以及在 大鼠股骨骨折模型 中的实际治疗效果，并探索其促进成血管和成骨的分子机制 。

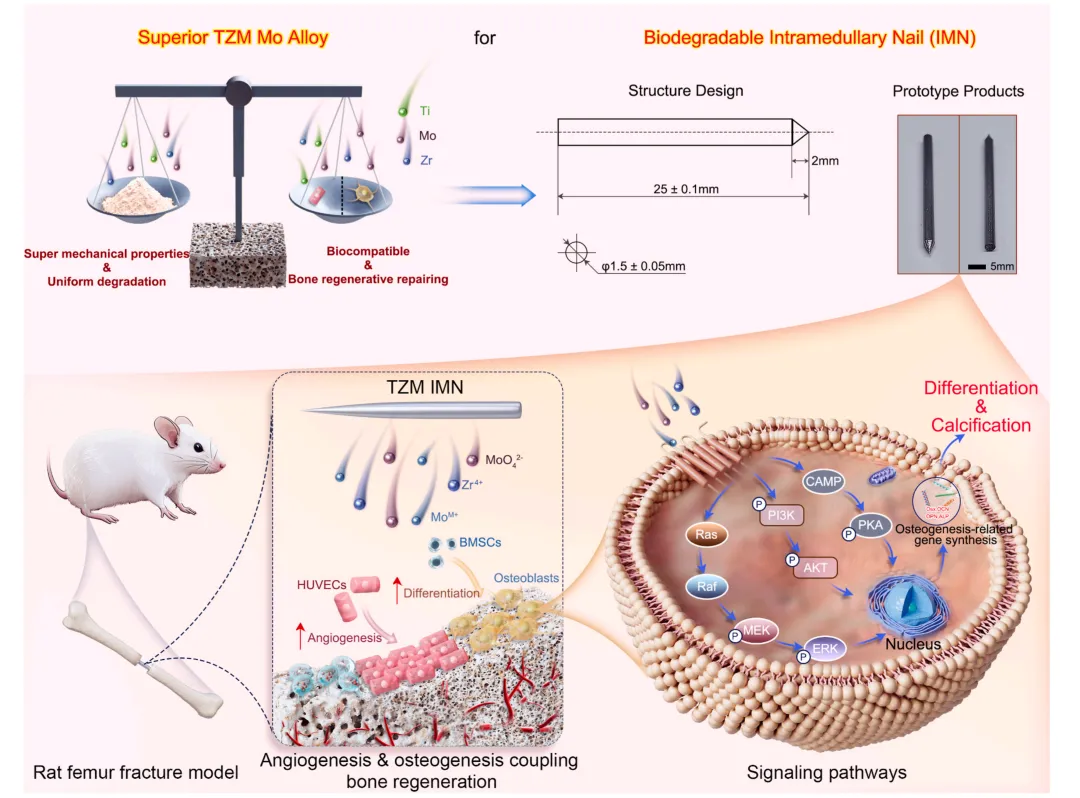

( Scheme 1：展示了研究的总体设计，左侧对比了TZM与纯Mo的成分，中间展示了髓内钉的设计，右侧概括了其在体内促进血管生成和骨再生的分子机制)

• 实验材料： 对比了 TZM合金、纯Mo、AZ31（镁合金）、纯Zn、Ti6Al4V（钛合金）和 316L 不锈钢（SS） 。

• 材料表征： 使用光学显微镜、SEM（扫描电镜）、EDS（能谱分析）、XRD（X射线衍射）分析微观结构和腐蚀产物 。

• 体外实验（In Vitro）：

• 腐蚀测试： 在Hank's溶液中进行电化学测试和长达56天的浸泡实验 。

• 细胞实验： 使用人脐静脉内皮细胞（HUVECs）评估血管生成能力；使用骨髓间充质干细胞（BMSCs）评估成骨能力 。采用转录组测序（RNA-seq）、RT-qPCR 和 Western Blot 探究分子机制 。

• 体内实验（In Vivo）：

• 动物模型： 大鼠股骨骨折模型，植入直径1.5mm的髓内钉 。

• 评估指标： 通过X射线、Micro-CT、组织学染色（H&E, Masson, Goldner）评估骨愈合情况；通过血液检测和主要器官切片评估生物安全性。

1 材料性能与体外降解

• 微观结构： 相比纯Mo，TZM合金晶粒显著细化，结构更致密均匀 。

• 耐腐蚀性： TZM表现出比纯Mo更均匀的腐蚀模式和更好的耐腐蚀性。浸泡56天后，TZM表面的腐蚀产物层较薄且均匀，而纯Mo表面有明显裂纹和剥落 。

2 体外生物活性（血管与骨再生）

• 促进血管生成： TZM提取物显著促进了内皮细胞（HUVECs）的粘附、增殖和血管生成基因（VEGF, CD31）的表达，效果优于纯Mo和AZ31 。这与 Wnt/$\beta$-catenin 信号通路的激活有关 。(建议在此处插入 Fig. 4。该图展示了内皮细胞在材料表面的铺展情况以及相关因子的表达，直观证明了TZM优异的促血管生成能力。)

• 促进成骨分化： TZM显著上调了BMSCs中成骨相关基因（Runx2, OSX, OCN, BMP-2）的表达，并促进了钙结节的形成 。

• 分子机制： 转录组测序和蛋白验证表明，TZM通过激活 PI3K-Akt、MAPK-ERK 和 cAMP-PKA 信号通路来实现“血管生成-成骨耦合”效应 。

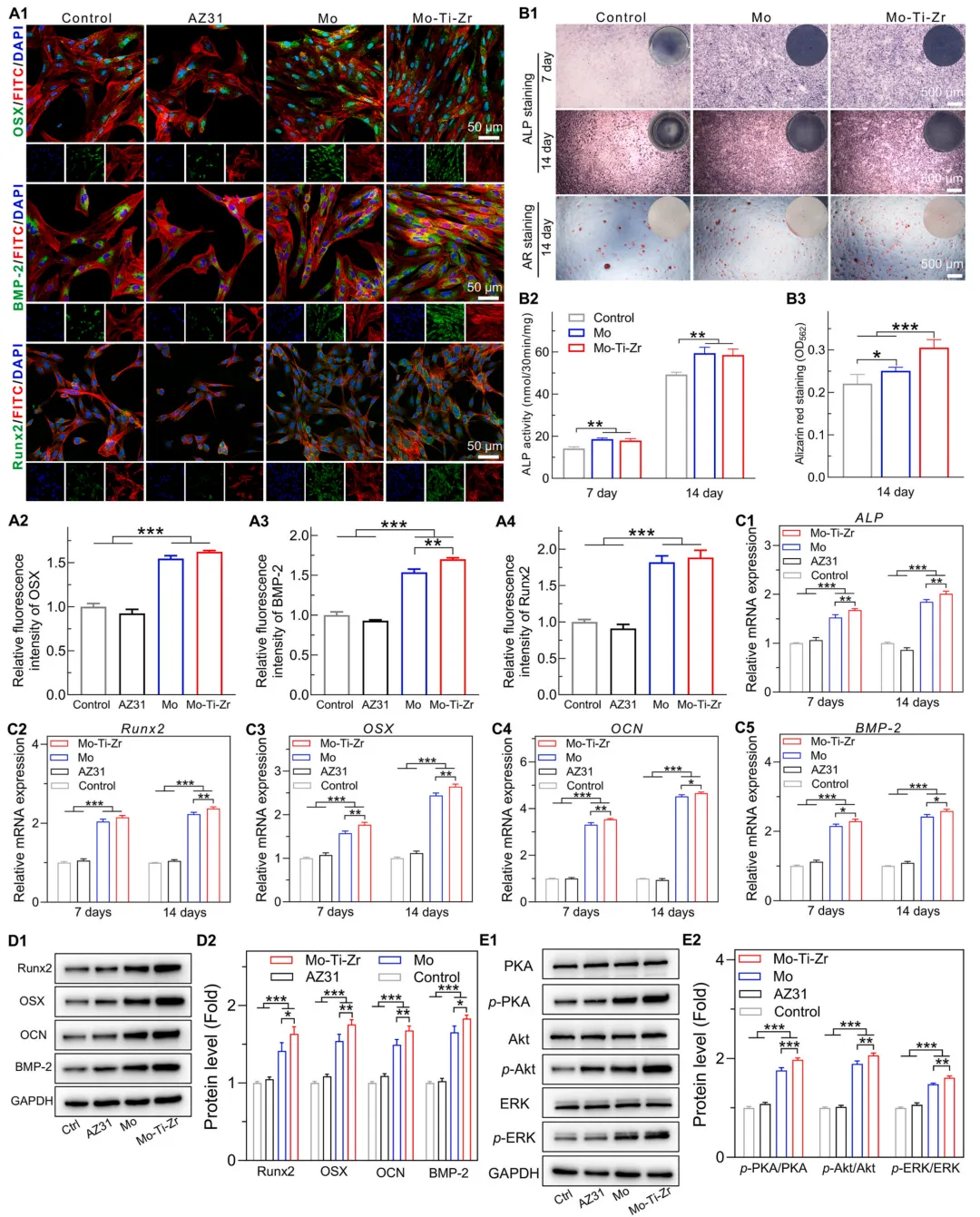

  ( Fig. 6：详细展示了成骨相关蛋白的荧光染色和Western Blot结果，是证实TZM成骨机制的核心数据。)

3 体内骨折修复效能

• 机械稳定性： 在植入12周后，纯Zn髓内钉发生了断裂，而不锈钢（SS）组愈合延迟。相比之下，TZM和纯Mo髓内钉保持完整，没有弯曲或断裂 。

• 愈合效果： TZM组的骨痂形成量、骨矿物质密度（BMD）和骨体积分数（BV/TV）均为最高，12周时几乎实现了完全的骨愈合 。(建议在此处插入

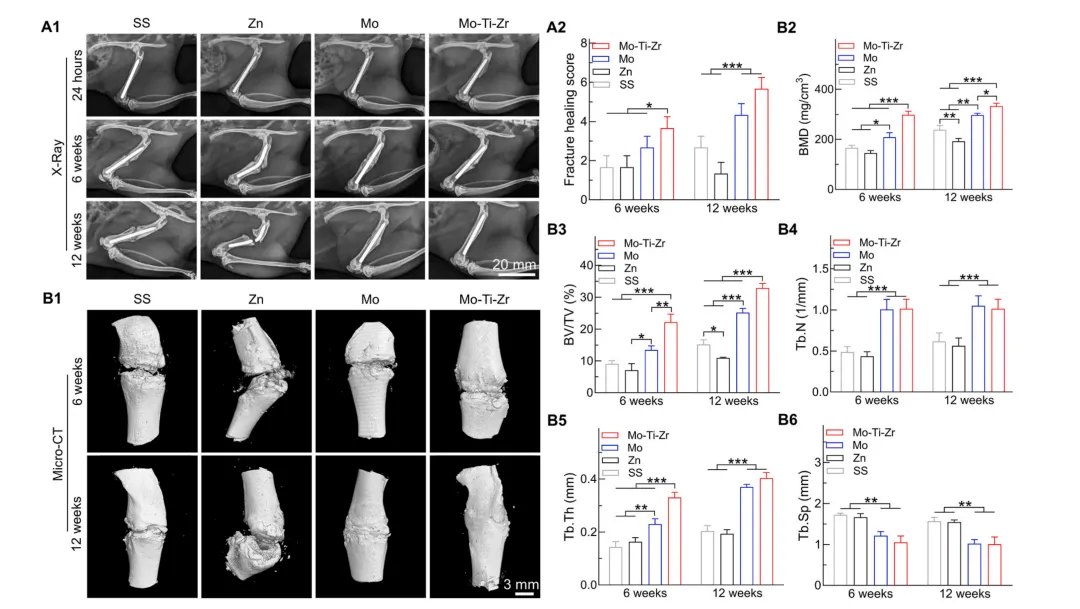

  （Fig. 8：X光片和Micro-CT三维重建图是评估骨折愈合最直观的证据，清晰地对比了不同材料组的愈合差异。)

• 组织学验证： 组织切片显示TZM组骨折处有大量新骨形成，胶原纤维转化为骨小梁，且血管生成标志物（CD31）表达最高 。

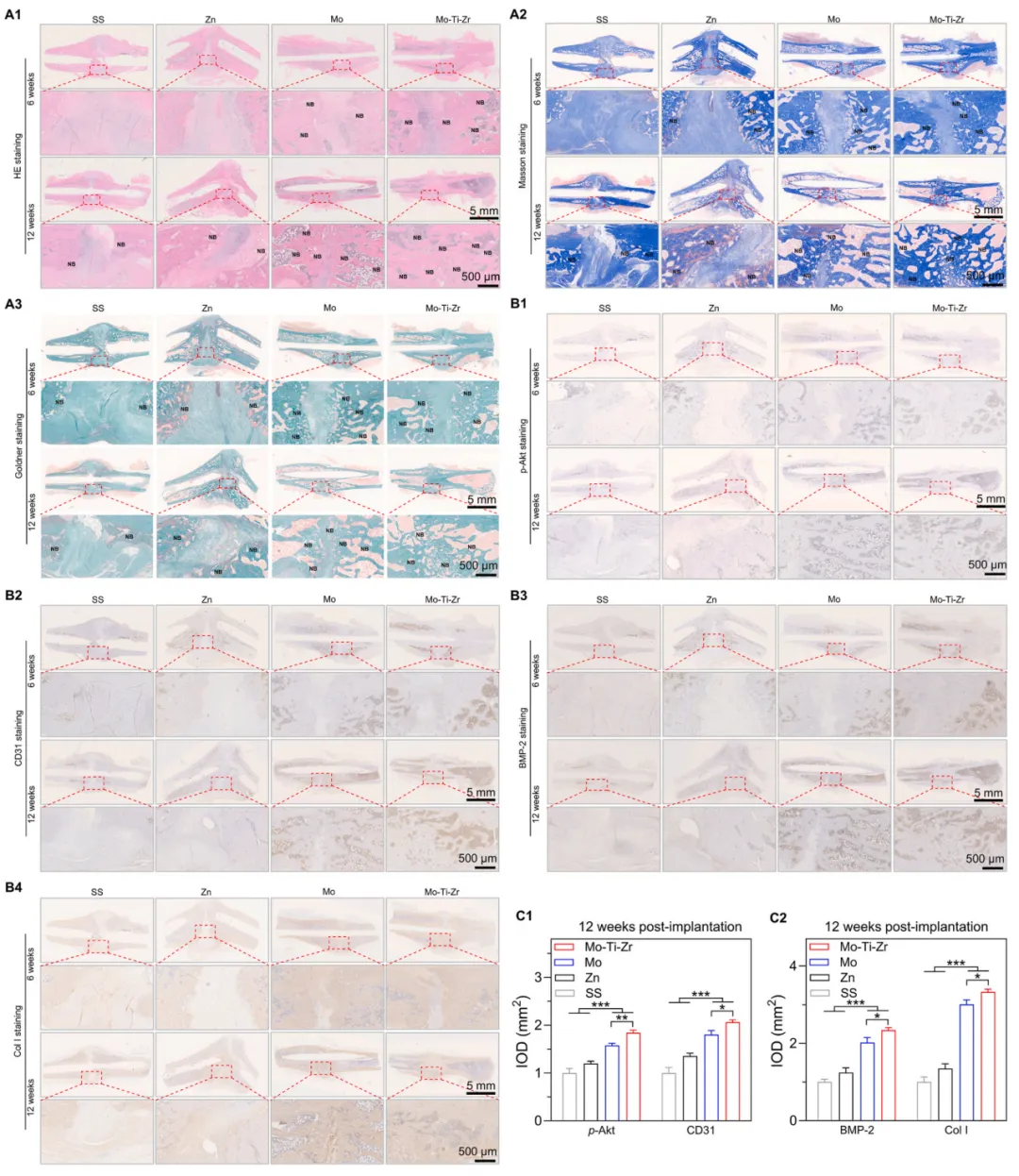

  （Fig. 9。组织染色图进一步从微观层面证实了新生骨组织的质量和血管化程度。)

4 生物安全性

• 在植入12周后，大鼠的心、肝、脾、肺、肾等主要脏器未见病理改变，血常规指标正常，证明TZM具有良好的体内生物安全性 。

这项研究有力地证明了 TZM合金 是一种性能卓越的可降解骨科植入材料。

1. 机械性能优越： 相比纯钼，TZM具有更细的晶粒和更强的机械性能保持率，避免了像锌合金那样的过早断裂 。

2. 降解可控： 展现出均匀的降解模式，不会像镁合金那样产生气囊 。

3. 双重再生机制： TZM不仅生物相容性好，还能通过释放微量的Mo、Ti、Zr离子，激活关键信号通路，实现 血管生成与骨生成的耦合（Angiogenesis & Osteogenesis Coupling），从而加速骨折愈合 。

结论： TZM合金有望成为用于承重部位骨折修复（如股骨骨折）的理想可降解材料，具有巨大的临床转化潜力 。

欢迎体育人共建AI Agent生态
