磷酸铁锂（LFP）是好东西——安全、便宜、寿命长，电动车和储能都在用。但它有个天生的毛病：电子跑得慢、锂离子也跑得慢，快充就是不行。
工业上想了两个办法：做小颗粒（缩短离子路径）、包碳层（搭电子通道）。但传统烧结工艺有个死循环：温度低了，碳层缺陷多、不导电；温度高了，颗粒粗化，离子又跑不动。表面和体相，总是二选一。
港中大（深圳）、厦大和理想汽车团队最近在《Matter》上发了一篇，用一步式超快非平衡烧结，把LFP同时从表面到体相“升级”了一遍。他们把商业LFP以65 °C/s的极端升温速率拉到1000 °C，零秒保温，秒级完成处理。
结果：颗粒还是原来的~300 nm，没粗化。但表面碳层从10 nm减到3 nm，石墨化程度提高，电子导电率提升28%；体相里Fe/Li反位缺陷从3.4%增加到8.3%，把锂离子通道从一维打通成三维。双管齐下，8 C高倍率下容量提升25%（达105.1 mAh/g），5000次循环后还剩90.2%。
而且这招不挑食，不同来源的LFP、甚至锰铁磷酸盐（LMFP）都能用，已经做到公斤级放大。
01 秒级烧结：颗粒不长大，碳层更有序

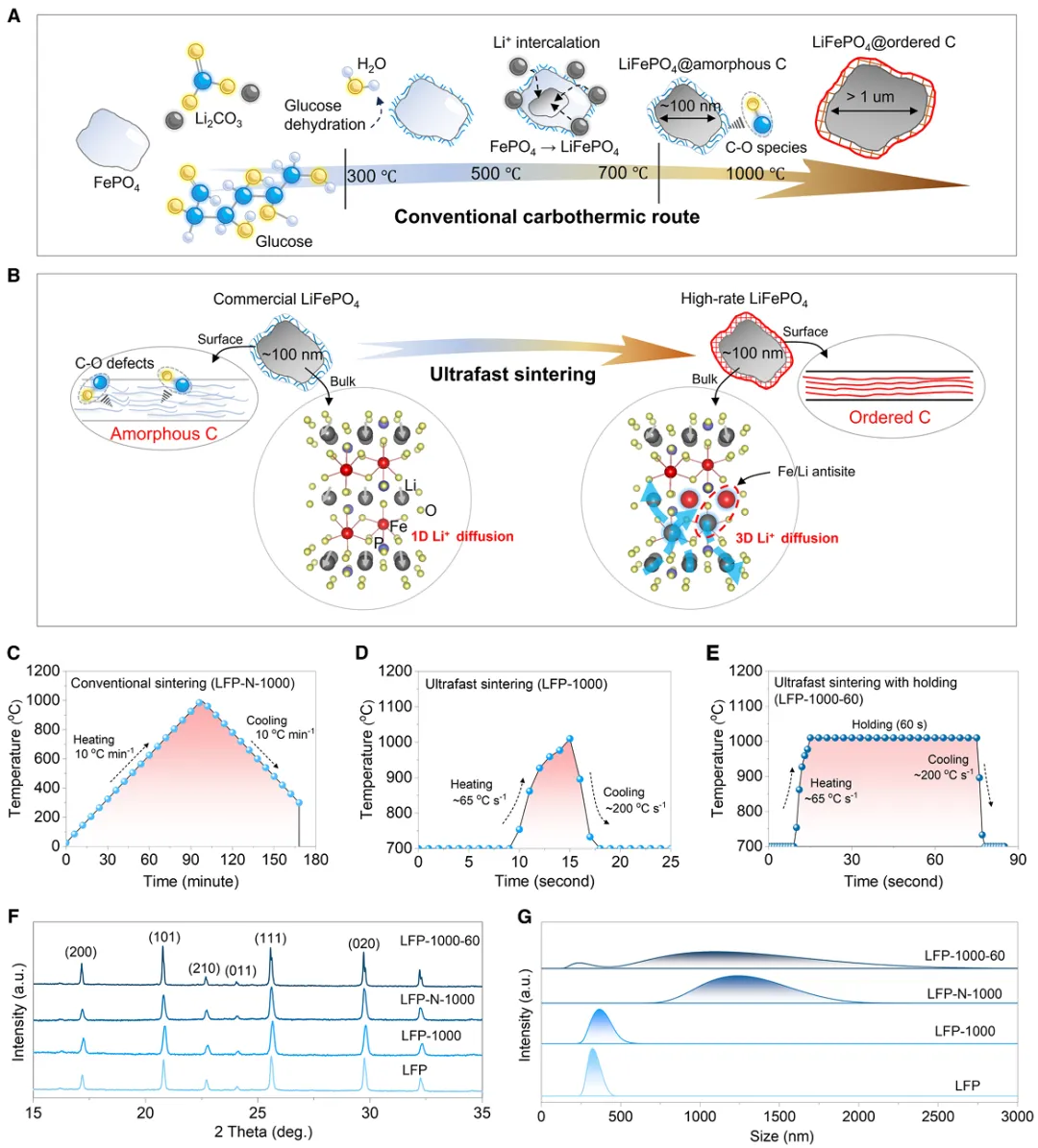

先看图1。作者对比了三种烧结模式：传统慢烧、超快烧结、超快烧结+保温。XRD显示所有样品都是纯相，但SEM和粒径分析暴露了问题：传统烧结和含保温的超快烧结，颗粒都粗化到微米级（0.5–5 μm），离子路径变长，倍率性能必然掉。
只有零保温的超快烧结（LFP-1000），粒径稳定在~300 nm，和原始LFP几乎一样。为什么？Zener钉扎效应——极短的高温处理限制了物质迁移，颗粒来不及长大。

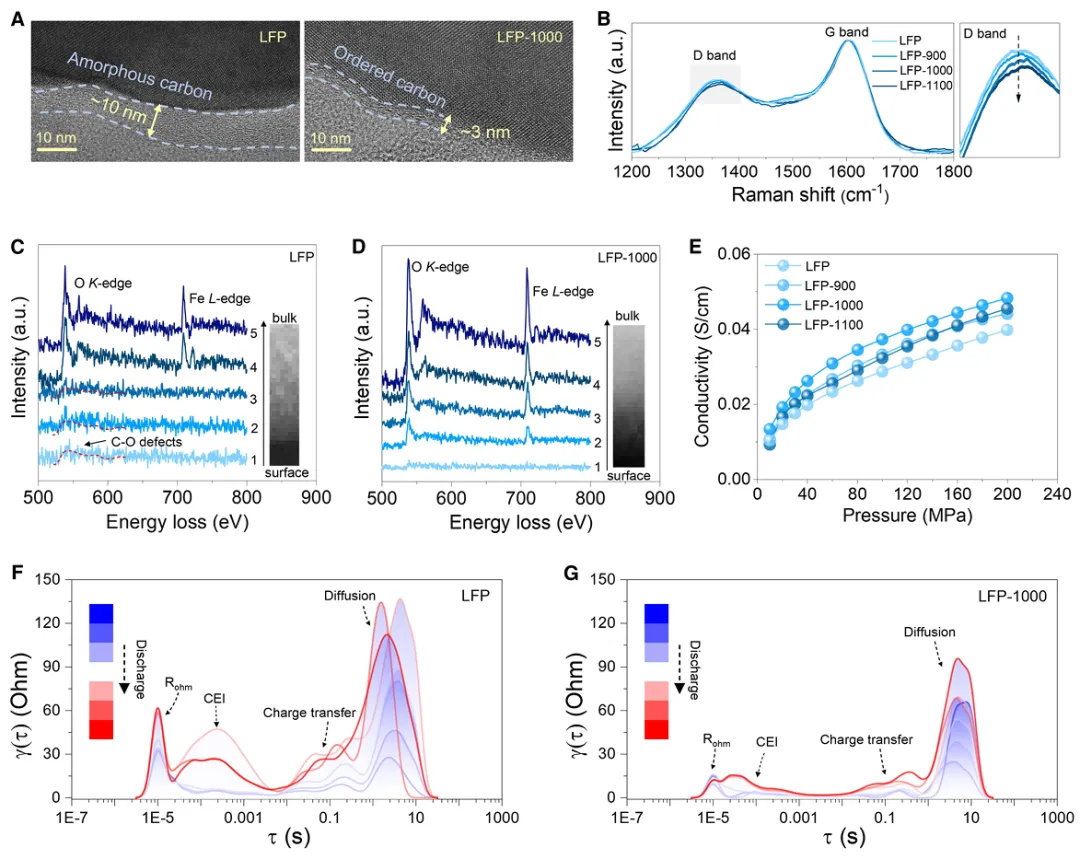

图2看表面碳层。原始LFP表面是无定形碳，厚约10 nm；LFP-1000的碳层减到~3 nm，还出现了波状晶格条纹——石墨化程度提高了。拉曼光谱中ID/IG随温度升高下降，印证了这一点。EELS深度分析发现，原始LFP近表面普遍存在C-O缺陷，而LFP-1000的C-O缺陷只留在最表层。
效果直接体现在电导率上：压力电导率提升约28%。EIS-DRT分析也证实，界面阻抗和电荷转移阻抗都降了——碳层优化后，电子跑得快了。
02 体相缺陷：把锂离子通道从一维“撑”成三维

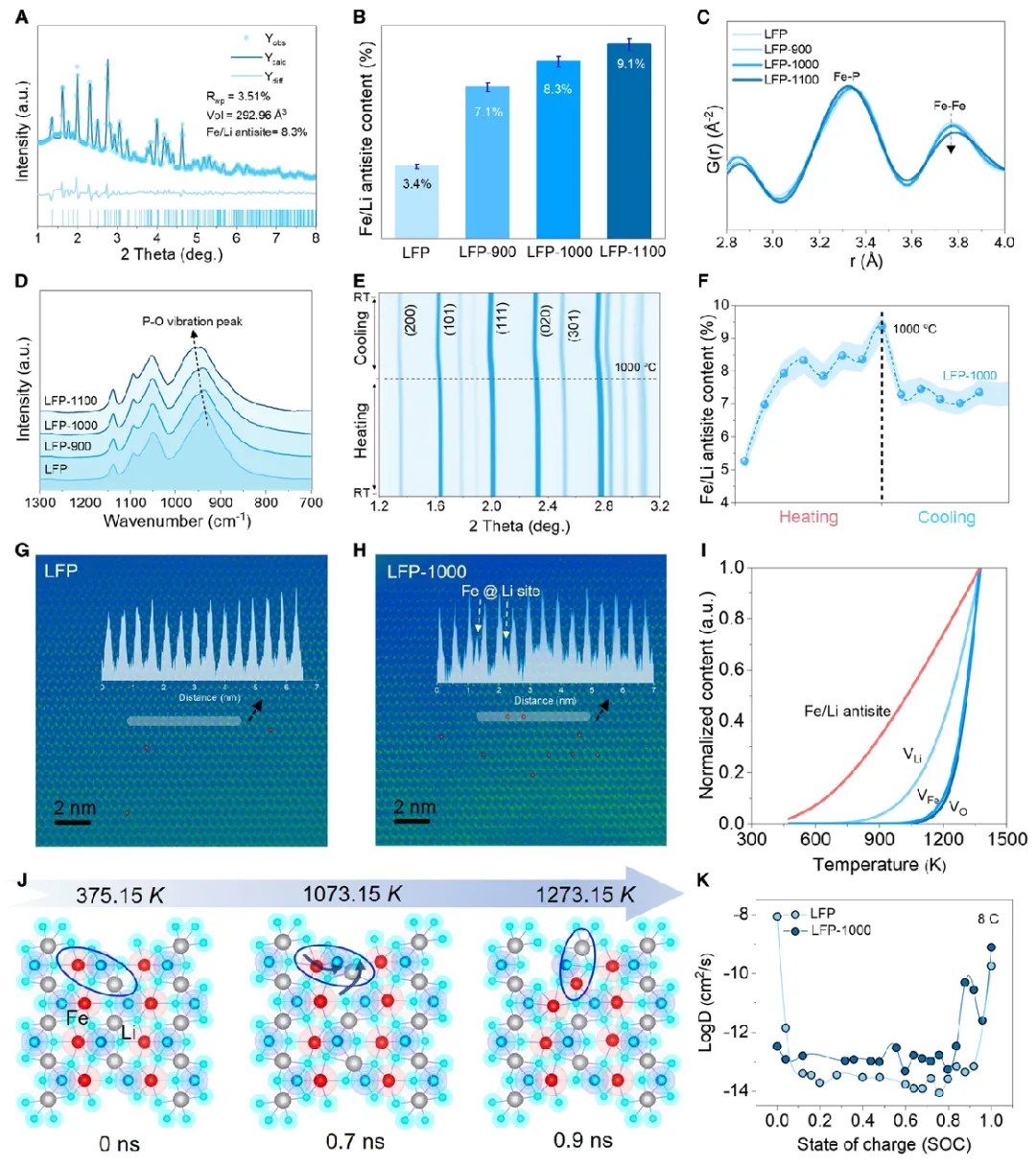

图3把体相结构拆开。SXRD精修、PDF分析和HAADF-STEM联合表征发现：LFP-1000中Fe/Li反位缺陷含量8.3%，是原始LFP（3.4%）的两倍多，而且随烧结温度升高而增加。HAADF-STEM图像里，Li位点上直接能看到Fe原子的亮点——反位缺陷，实锤了。
DFT计算表明这种缺陷形成能最低（0.245 eV），高温下容易形成。GITT测试显示，LFP-1000的锂离子扩散系数显著提升。
机制很巧妙：反位缺陷把Li⁺原本的一维扩散通道，变成了三维网络；加上拉伸应变，离子传输动力学跃升。不是“修修补补”，是“重新铺路”。
03 性能硬刚：8 C下容量提25%，5000圈剩90.2%

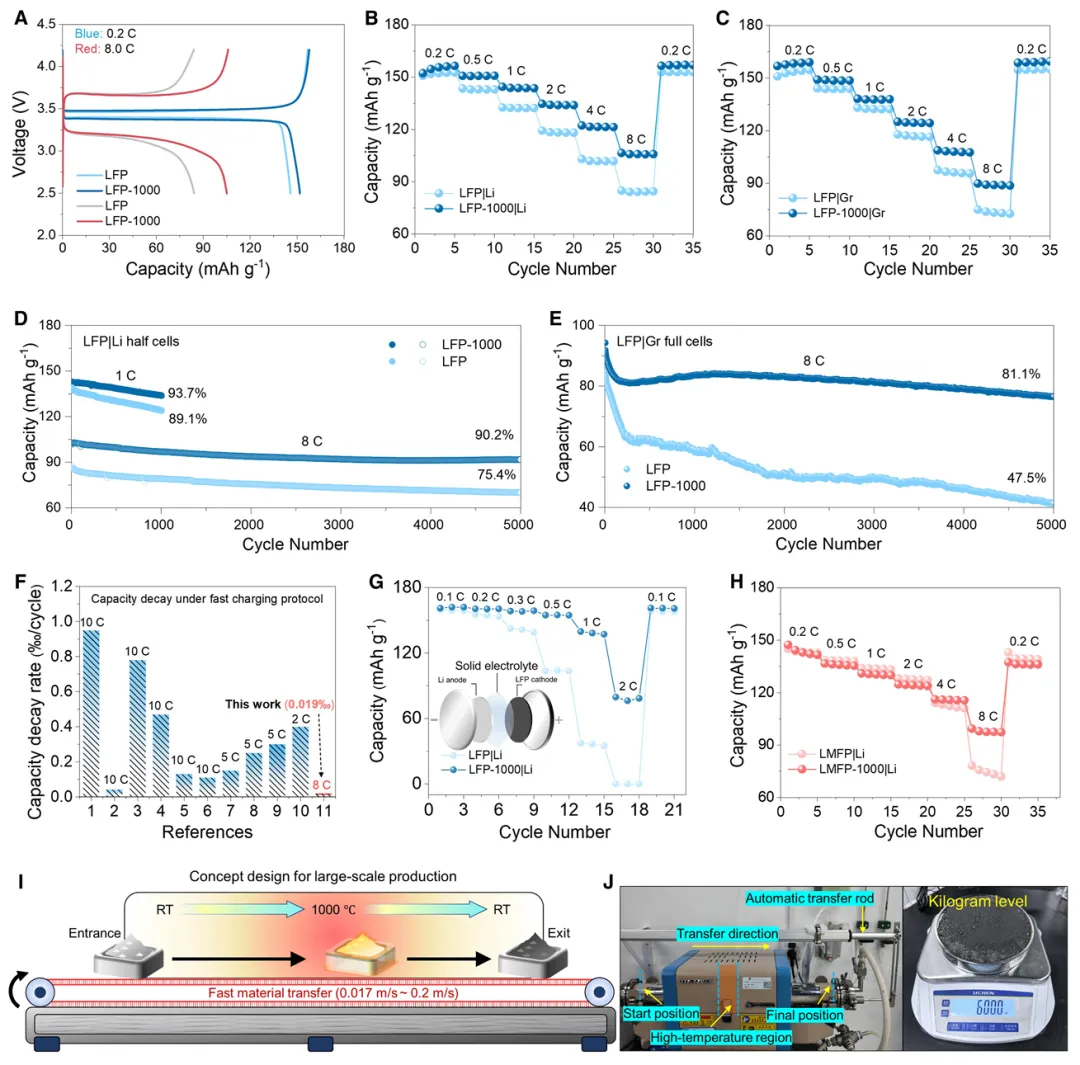

图4是电化学硬指标。半电池测试，原始LFP在8 C高倍率下容量84.1 mAh/g，LFP-1000冲到105.1 mAh/g，提升25%。循环稳定性更亮眼：8 C下循环5000次，容量保持率90.2%，原始LFP只有75.4%。
更值钱的是普适性：石墨全电池、固态电池、不同来源的LFP、甚至LMFP材料，都能用这招升级。作者还改装了管式炉，公斤级制备已经跑通——从实验室到工业放大，路铺好了。
04 为什么稳？C-O缺陷少了，CEI层从“有机软壳”变“无机铠甲”

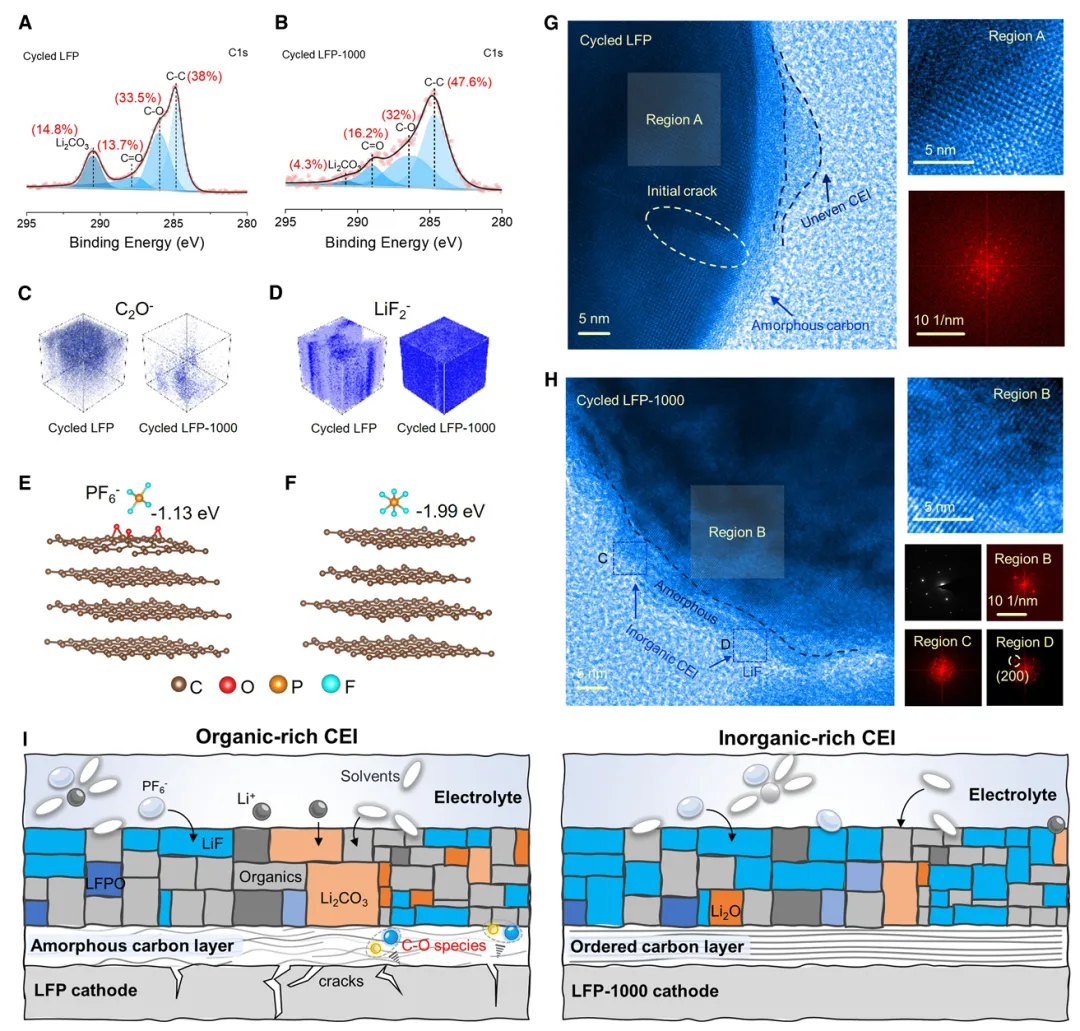

图5解释了超长循环的来源。XPS和TOF-SIMS分析显示，循环5000次后，原始LFP表面形成了富含有机C₂O⁻碎片的不稳定CEI层；而LFP-1000表面是以无机LiF₂⁻为主导、均匀稳定的CEI层。HRTEM进一步证实，原始LFP颗粒出现严重裂纹，LFP-1000结构完整。
机制链条：表面C-O缺陷会引发溶剂链式氧化分解，生成水和CO₂，腐蚀正极，形成脆弱有机CEI层。超快烧结把C-O缺陷消除后，副反应被抑制，导向生成无机富集CEI层，像铠甲一样保护颗粒，5000圈不裂。
05 这事的看点：非平衡烧结，把LFP从“偏科生”变成“全能选手”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：65 °C/s极端升温，1000 °C零秒保温。快，所以颗粒不长；准，所以碳层有序、反位缺陷可控。
表面层：碳层减薄、石墨化提高、C-O缺陷减少，电子导电率提升28%，界面阻抗降低。
体相层：Fe/Li反位缺陷增加，一维通道变三维，拉伸应变协同，Li⁺扩散系数跃升。
最后落在应用上：8 C容量105.1 mAh/g、5000圈剩90.2%、公斤级放大——不是“改良”，是“脱胎换骨”。
文献信息Simultaneous regulation of surface-bulk microstructure to achieve long-term fast-charge olivine-type cathodesMatter, 2025DOI: 10.1016/j.matt.2025.03.001
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
