5万元!中国医学科学院肿瘤医院深圳医院拟转让一项气体采样袋阀门相关专利

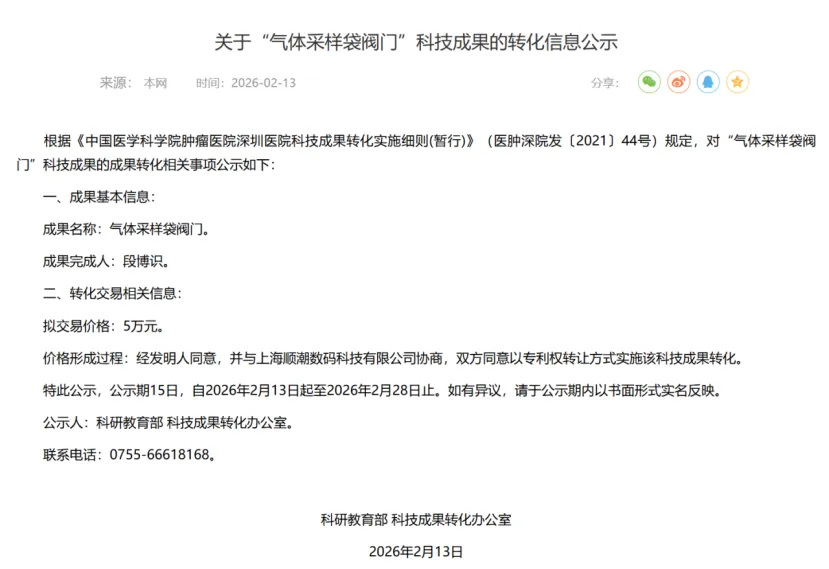

近日，中国医学科学院肿瘤医院深圳医院发布成果转化公示，拟将其“气体采样袋阀门”实用新型专利转让给上海顺潮数码科技有限公司。转让费用为5万元。该项专利的发明人为段博识。

图片来自中国医学科学院肿瘤医院深圳医院官网

气体采样袋阀门是隶属于医疗设备领域的气体采样袋核心配件，是实现气体样本采集、存储、释放的控制开关，也是保障采样袋气密性、避免样本污染的关键部件。

在医疗气体采样检测的临床实践中，传统气体采样袋阀门是气体样本收集、存储与转运的核心配件，但其结构设计与密封方式存在显著缺陷，成为影响采样精度和工作效率的关键问题，具体痛点体现在三方面：

气体样本易受污染，低浓度有机挥发物分析准确性差。传统阀门主要由阀门主体、开关旋钮、紧固件、密封垫圈组成，阀芯通过顶部垫片与紧固件出气口接触实现密封，气体与橡胶密封垫片呈全面接触状态。橡胶材质在使用过程中会挥发出有机物，这些有机物会融入采集的气体样本中，对样本成分造成干扰，尤其在对低浓度有机挥发物的检测分析中，该污染问题会直接导致检测结果偏离实际，无法为临床诊断和科研分析提供准确的数据支撑。

产品结构设计复杂，生产与使用效率双低。传统阀门的紧固件需同时加工内螺纹和外螺纹，外螺纹用于与阀门主体的内螺纹连接，内螺纹则用于安装阀芯的外螺纹，双螺纹的加工工艺增加了生产工序的复杂性，不仅降低了阀门的生产效率，还提升了生产过程中的加工误差率，导致产品故障率偏高。同时，复杂的螺纹配合结构也增加了临床操作的繁琐性，阀芯与紧固件的螺纹啮合调试耗时较长，降低了气体采样的工作效率。

密封结构可靠性受安装操作影响大。传统阀门的密封效果高度依赖橡胶密封垫圈的安装精度，垫圈的偏移、磨损均会导致阀门与采样袋薄膜连接处漏气，而临床采样的现场操作环境复杂，难以保证每次安装都达到精准的密封要求，进一步增加了样本泄漏和污染的风险。

本项气体采样袋阀门专利在结构设计和密封原理上进行了突破性创新，由主体、阀芯、紧固件三大核心部件构成，通过优化部件配合方式和密封结构，从根本上解决了传统产品的痛点，其核心优势与创新点显著。

一是结构简化，生产与使用效率大幅提升。专利产品摒弃了传统紧固件双螺纹的设计，在阀芯下部外周设置第一外螺纹、紧固件下部外周设置第二外螺纹，二者共用阀门主体下部内壁的同一内螺纹进行连接，简化了零部件的加工工艺，大幅提高了阀门的生产效率，同时降低了因复杂结构导致的故障率。临床操作中，阀芯与紧固件的安装调试步骤更简洁，手动旋转阀芯气咀管即可实现阀门的开关控制，操作便捷性显著提升，有效提高了气体采样的工作效率。

二是密封方式优化，从根源避免气体样本污染。采用结构匹配密封，减少橡胶密封件接触，阀芯下部内的中空结构设计为上端开口小、下端开口大的喇叭状，紧固件顶端外形与该结构精准匹配，二者紧密接触即可实现气道密封，无需在核心密封部位使用橡胶垫片，从根源上减少了橡胶挥发物对气体样本的污染。橡胶密封件接触面积最小化，降低污染概率。仅在阀芯凸起下部的凹槽和紧固件第二外螺纹下端设置少量密封件，且气体仅与密封件的小端面接触，同时密封件周边的螺纹结构减少了气体在密封件附近的运动和对流，最大限度降低了橡胶密封件对样本的污染影响，尤其适用于低浓度有机挥发物的气体采样。

三是气密性设计升级，密封可靠性显著提高。多凹槽密封圈设计，阀芯凸起下部可沿纵向设置两个、三个或多个凹槽，每个凹槽内均安装密封圈，多重密封结构大幅提升了阀芯与主体之间的气密性，减少气体泄漏风险。防密封圈偏移设计，在凹槽与第一外螺纹之间设置光滑圆柱面，有效防止密封圈滑入螺纹内导致密封效果失效，保证了密封结构的稳定性。采样袋连接密封强化，紧固件第二外螺纹下端设置密封垫圈，使阀门与气体采样袋薄膜的连接部位密封更严密，避免采样袋连接处的漏气问题。

四是部件配合精准，操作可控性强。阀芯气咀管长度大于主体上部长度，气咀管部分暴露在主体外侧，便于气体采集操作；阀芯中部的凸起可阻止阀芯完全穿过主体，实现阀芯安装的限位，保证了部件配合的精准度，临床操作中可通过旋转气咀管精准调整阀芯与紧固件的接触状态，实现阀门的精准开关。

在气体采样领域，阀门作为气体采样袋的核心配件，其结构设计、密封性能与使用经济性直接影响采样精度、操作效率及资源利用效率，各研发主体也围绕这些核心需求持续开展技术创新与产品优化，涌现出多款兼具实用性与创新性的专利产品及优质配套产品。

“一种气体采样袋阀门及气体采样袋”实用新型专利（公告号CN223782665U），通过阀门主体和底座的分体式插接配合设计，实现了采样袋与阀门的无损拆分，使阀门可单独回收、重复利用，大幅减少耗材浪费；同时，插接部的收缩状过渡端与锁紧件设计，既保证了阀门主体与底座连接的气密性和牢固性，又让拆装操作更便捷，适配各类气体采样袋的连接使用，兼顾了使用实用性与资源经济性。

大连海得科技有限公司研发的自密封结构气体采样袋专用阀门，自密封结构从根源杜绝橡胶污染，摒弃传统软密封的橡胶密封件设计，采用塑料（PE、PP、PTFE 等）、金属（铜、不锈钢）或陶瓷的光滑面紧密接合实现密封，密封面材质耐化学品、耐腐蚀，不析出有机物，完全避免了橡胶密封件对气体样本的污染。结构适配医用轻压采样需求，针对医用气体采样袋充气压力低（3～6Kpa）的特点，优化阀门体积和重量，做到体积小、质量轻，外观设计精巧，便于临床现场的取样操作，且开关操作便捷，密封严密性不受低压力环境影响。

杜邦旗下泰德拉Tedlar气体采样袋，具备杜邦PVF高分子薄膜与PTFE阀门组合的独特优势，采用PVF薄膜层，厚度约0.05mm，具备优异的化学稳定性、耐紫外线、抗老化能力，不怕阳光暴晒也不怕酸碱腐蚀，适合户外或复杂工况下的采样任务；PTFE阀门（特氟龙阀）采用聚四氟乙烯材质，几乎不吸附任何气体，且密封性极强，可重复开闭1000次以上仍保持零泄漏。

参考资料：

1.https://www.cicams-sz.org.cn/kyjx/

2.https://www.patentstar.com.cn/Search/Detail?ANE=9FHF5BEA8BFA9BEA4CAA5BCACIDA9IAG9CDE9FEF6GAA9DEA

3.https://www.patentstar.com.cn/Search/Detail?ANE=9IBC9IDC5DAA9GFH8BFA6AGA9EFCBDHA9EGE9HEECIIA5CBA

4.https://hedetech.gys.cn/

5.https://bk.taobao.com/k/qiticaiyangdai_15842/0a8f3dd4e6eecf7736108ef69249be20.html
