动力电池点焊机:从原理到应用|深圳比斯特自动化

在新能源汽车和储能产业快速发展的背景下，动力电池的生产制造环节中，电芯与电芯之间的连接成为关键工序。动力电池点焊机作为一种基于电阻热原理的专用设备，在这一环节中扮演着重要角色。这类设备主要用于电池连接片的焊接，通过电极加压使金属接触点产生电阻，电流通过时生成热量实现金属熔接。

工作原理与特点

动力电池点焊机的核心工作原理是电阻焊。焊接时，两个电极（焊针）将镍片或纯镍片与电池电极紧紧夹住，瞬间释放强大的低压大电流。由于工件本身存在电阻，电流流过时在接触点产生焦耳热，使金属局部熔化形成熔核。电流停止后，熔核在电极压力作用下冷却凝固，形成牢固焊点。

电池点焊有其特殊性。电芯内部结构对热量敏感，若焊接能量过大，可能损伤电芯；能量不足则焊点不牢，影响电池组可靠性。因此，现代点焊机普遍采用微电脑控制系统，能够精确控制焊接参数，实现电压自动补偿和多脉冲焊接模式。

主要技术类型

根据工作原理和供电方式的差异，动力电池点焊机主要分为以下几种类型。

交流脉冲点焊机是比较传统的类型，结构简单、成本较低，但焊接电流波动较大，热影响区相对较大，目前已逐渐被其他类型取代。

储能点焊机（又称电容储能点焊机）通过对大容量电容器充电储存能量，焊接时瞬间释放。其特点是电流脉冲窄、峰值高，能在极短时间内完成焊接，热影响区小，焊点美观无氧化变色。这种类型尤其适合对热敏感的锂电池焊接，在动力电池组加工中应用广泛。有研究指出，针对动力电池组材料的焊接特性，双脉冲电容储能焊能够提高焊接质量的一致性和效率。

逆变点焊机采用高频逆变技术，将工频交流电转换为高频直流或中频交流再降压升流。这种技术使得焊接电流的控制更加精确细腻，能够实现更短、更稳定的焊接脉冲，有效抑制飞溅，获得高质量焊点。

设备结构与功能

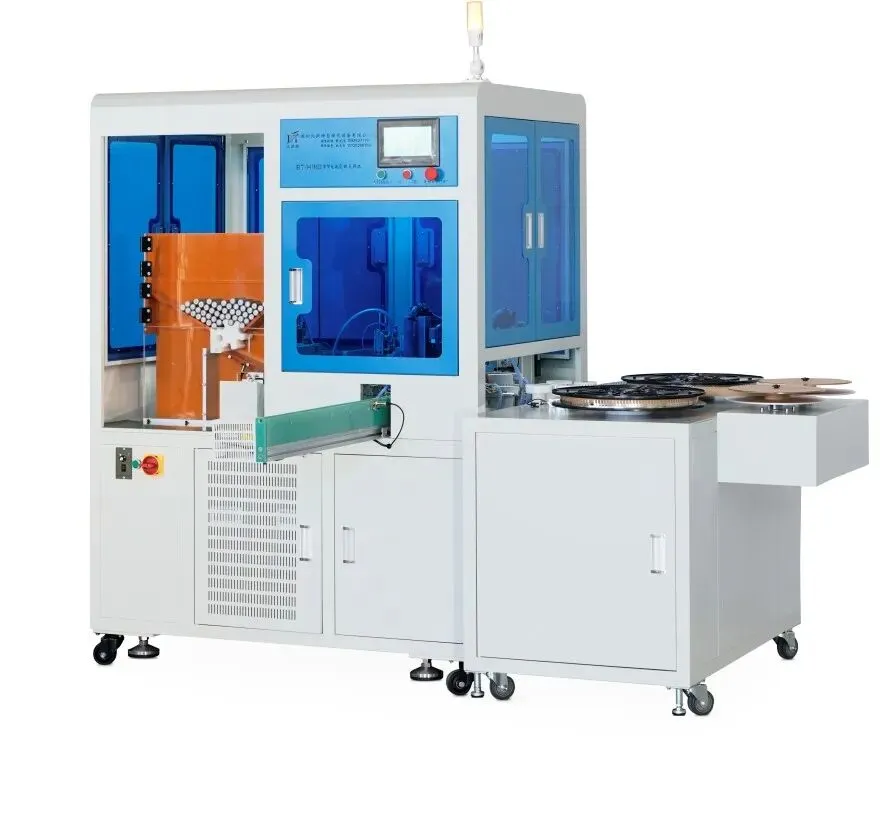

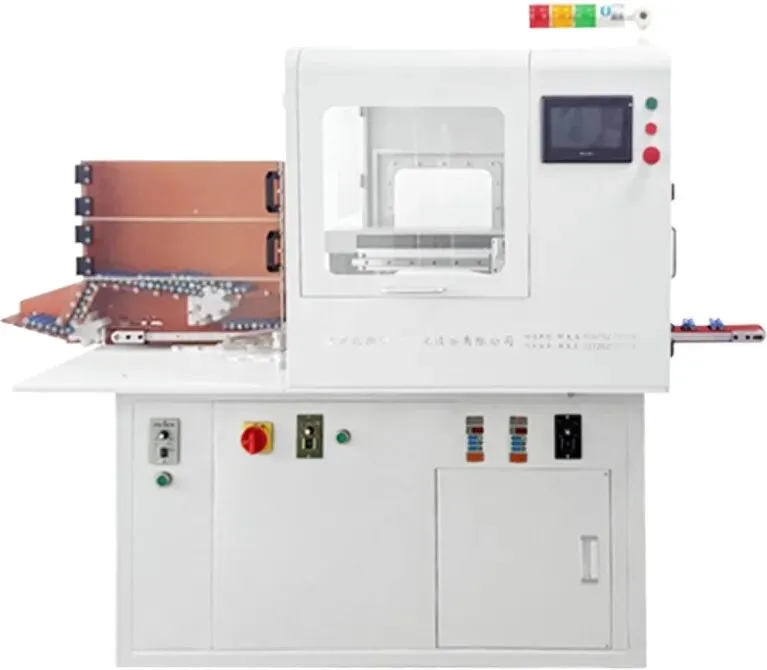

动力电池点焊机通常由机架、焊接电源、控制系统和加压机构等部分组成。机架多采用铝型材结构，拆卸方便；直线轴承设计确保焊接精度和重复性。部分设备双针压力独立可调，能够适应不同焊接需求。

控制系统方面，采用微电脑单片机控制，各项参数数码化设置，调节直观准确。焊接参数如预焊电流、焊接时间、焊接电流等均可设定，LED或LCD显示屏实时监控焊接状态。一些设备还具备数据追溯、自动校准及故障诊断功能，适配工业智能化生产需求。

加压机构有气动和手动之分。气动点焊机适用于自动化生产线，能够实现高效稳定的焊接，操作简便且维护成本较低。针对电池模组的焊接，还有XY轴移动平台设计，使焊枪能够在两个方向移动，覆盖模组上任意位置的电池焊接。

应用领域

动力电池点焊机主要应用于电池制造、维修及回收等领域。在新能源汽车领域，电动汽车的动力电池组由大量电芯组成串并联结构，其连接的可靠性直接关系到车辆的续航里程和安全。在电动自行车、电动工具等领域，电池组的组装同样离不开点焊设备。

此外，储能系统的快速发展也对电池点焊设备提出了更多需求。用于太阳能、风能发电的储能电站，需要将大量电池单元组成大型电池阵列，点焊机在其中发挥着基础性作用。

结语

动力电池点焊机作为电池生产环节的基础设备，其技术水平直接影响电池组的性能和安全性。从传统的交流点焊到储能点焊、逆变点焊，技术的演进不断提升着电池组的生产效率和可靠性。随着电池技术的进一步发展，点焊设备也将朝着更精准、更稳定的方向持续完善。
