Angew. Chem.: 深圳大学杨楚罗教授团队--高效TADF发光性能的蓝光钯配合物
🔬 研究亮点
深圳大学材料科学与工程学院李凯教授和杨楚罗教授团队成功开发出一系列基于的高效蓝光钯(II)配合物并表现出优异的TADF特性。该研究成果以"High-Efficiency Blue TADF Palladium(II) Complexes with Ligand-to-Ligand Charge Transfer Excited State"为题发表在国际顶级期刊Angewandte Chemie International Edition上。📊 研究背景
有机发光二极管(OLED)显示技术已广泛应用于商业产品,但开发高效稳定的蓝光发光材料仍是该领域的核心难题。传统研究主要聚焦于铱(Ir)和铂(Pt)等三排过渡金属配合物,这些材料具有较大的自旋-轨道耦合常数,有利于实现高效磷光发射。然而,二排过渡金属(如钯Pd)配合物的研究相对滞后。钯配合物的三线态激发态辐射衰减速率常数仅为10³-10⁴ s⁻¹量级,导致发光寿命长达数十至数百微秒,在实际应用中面临严重的效率滚降问题。
🎯 分子设计策略
研究团队开发了一种基于配体到配体电荷转移(LLCT)激发态的分子设计策略:

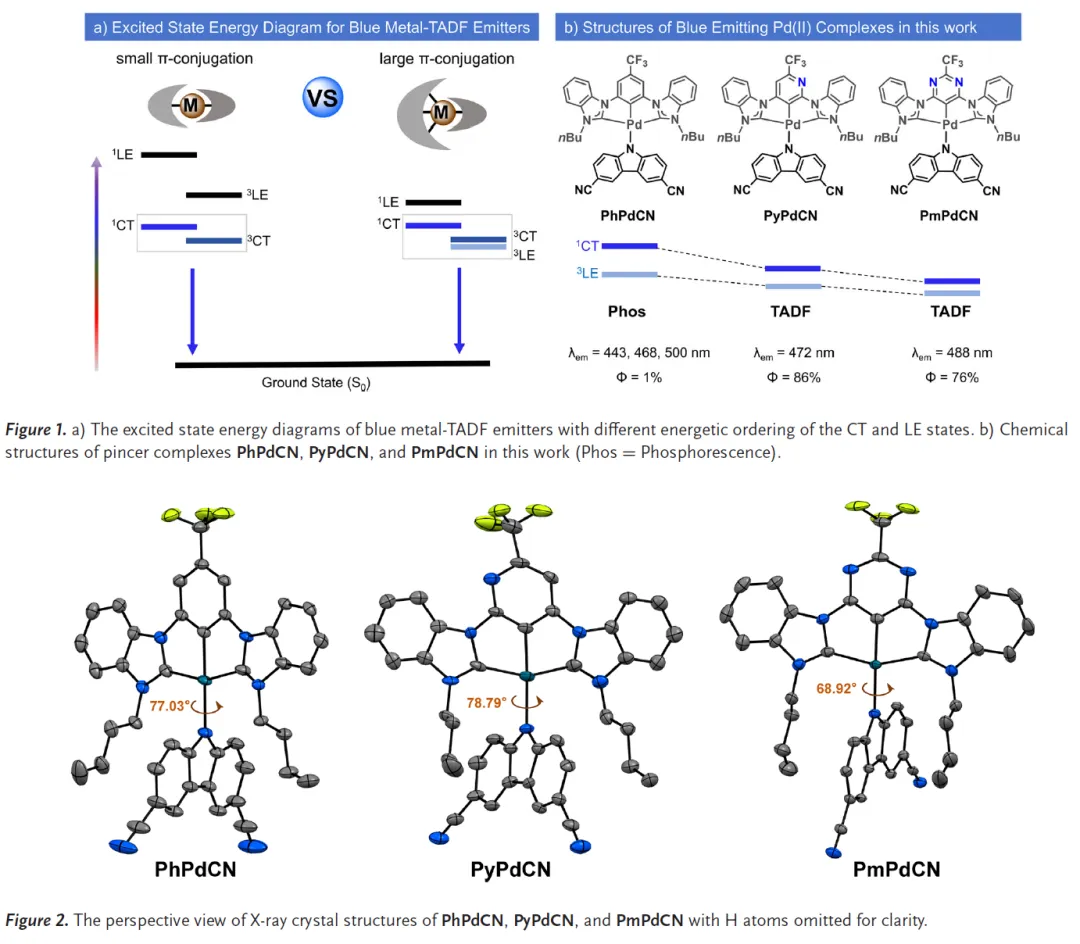

电子受体:采用三氟甲基取代的三齿双N-杂环卡宾(bis-NHC)钳形配体,通过改变中心芳环(苯、吡啶、嘧啶)调控电子接受能力和³LE态能量电子供体:使用氰基取代的咔唑(CNCz)配体,具有深HOMO能级金属中心:钯(II)离子作为桥梁,形成扭曲的正方形平面配位构型(扭转角69°-79°)团队合成了三种配合物(PhPdCN、PyPdCN、PmPdCN),系统研究了中心芳环对光物理性质的影响:

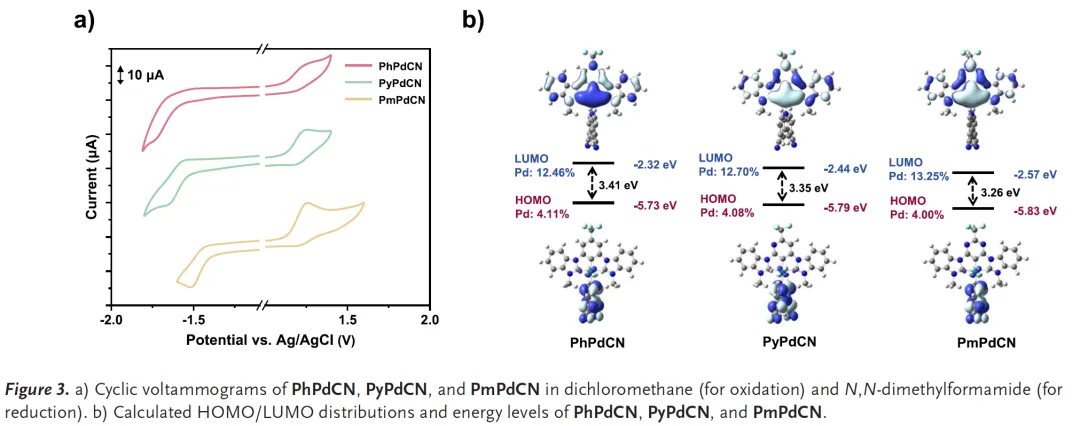

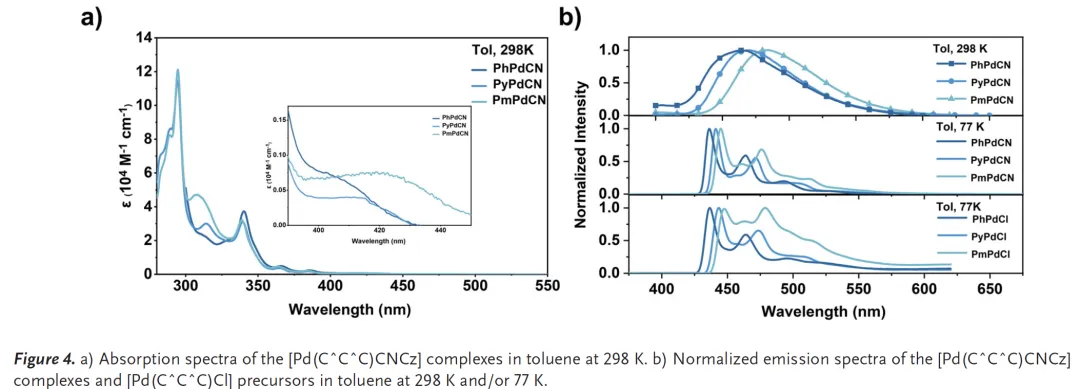

PhPdCN(苯环): 室温下仅显示弱磷光(量子效率1%),³LE态能量过高(2.77 eV)PyPdCN(吡啶环): 实现高效蓝光TADF发射(λem=472 nm, Φ=86%),³LE能量适中(2.82 eV)PmPdCN(嘧啶环): 天蓝色TADF发射(λem=488 nm, Φ=76%),³LE能量最低(2.77 eV)通过电化学和理论计算证实,氧化和还原过程主要由配体控制,金属对HOMO和LUMO的贡献仅为4%-13%,实现了真正的"配体主导"激发态特性。
🔬 激发态能量调控
研究揭示了一个重要发现:³LE态能量及其与¹LLCT态的能隙(ΔEST)是调控蓝光TADF性质的关键因素。
能级调控机制
PhPdCN:ΔEST = 0.12 eV,能隙过大,反向系间窜越(RISC)受阻,仅能发射磷光PyPdCN:ΔEST = 0.07 eV,能隙适中,实现高效TADF,kr = 8.69×10⁴ s⁻¹PmPdCN:ΔEST = 0.03 eV,能隙最小,kr进一步提升至20.2×10⁴ s⁻¹TADF性能表征

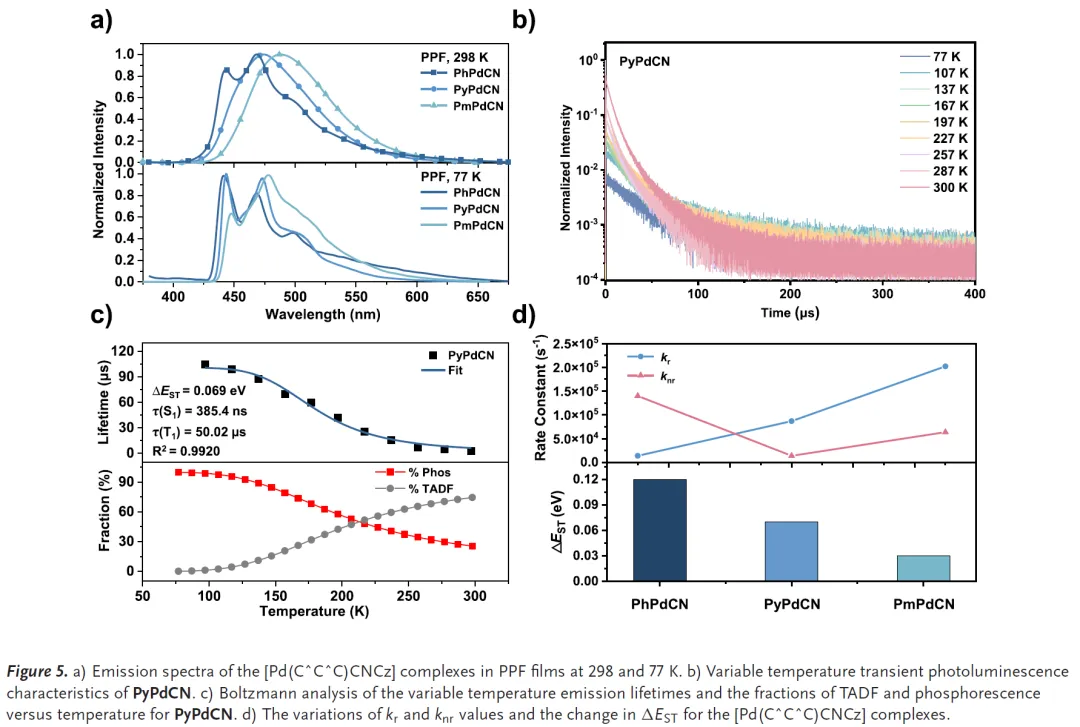

通过77-300 K范围的变温瞬态光致发光测试,团队确认了TADF机制,并通过玻尔兹曼方程拟合得到的ΔEST值(PyPdCN: 69 meV, PmPdCN: 29 meV)与光谱测定结果高度吻合。
💡 OLED器件性能

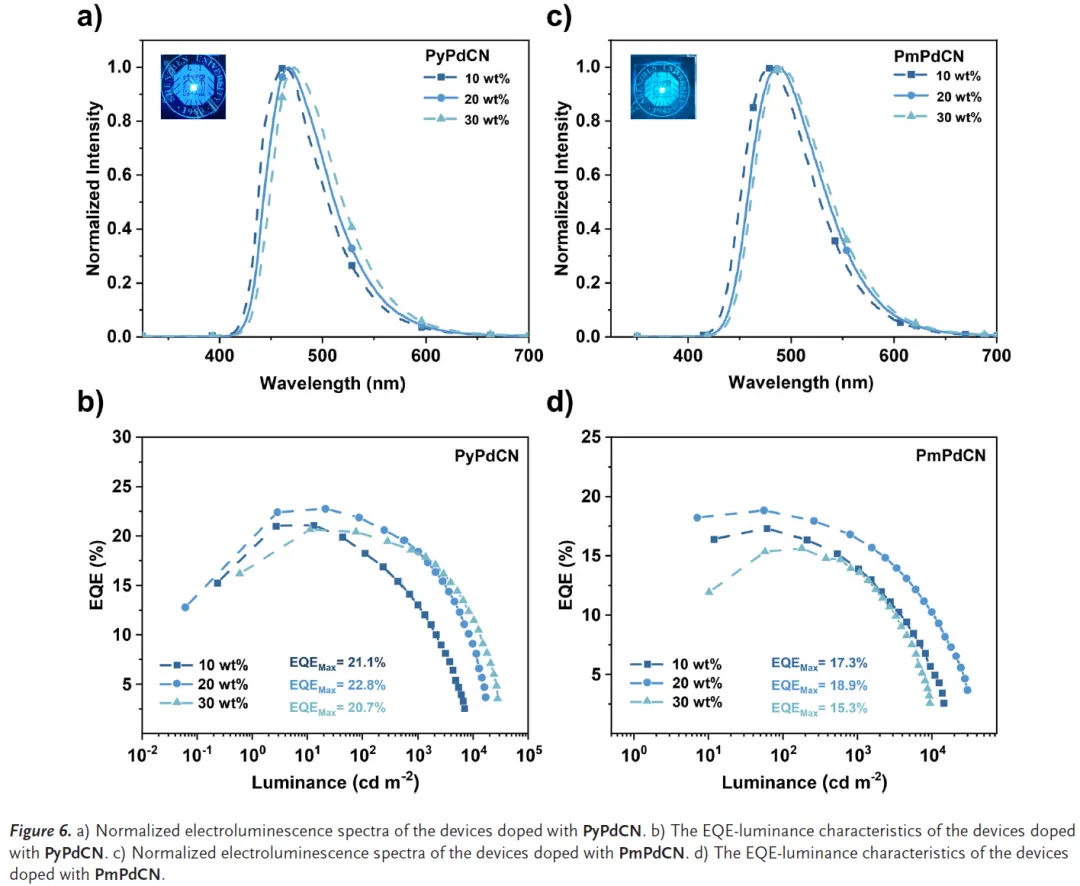

基于优化的PyPdCN和PmPdCN发光材料,研究团队制备了一系列蓝光OLED器件,在不同掺杂浓度(10-30 wt%)下系统评估了器件性能。
色坐标:CIE(0.15, 0.18),符合国际照明委员会蓝光标准(CIE y < 0.2)外量子效率:最高达22.8%(20 wt%掺杂),在1000 cd/m²亮度下仍保持18.4%🎓 研究意义与展望
这项研究证明了通过TADF机制可以实现高效的蓝光钯配合物发光材料,为二排过渡金属在光电器件中的应用拓宽了方向。研究团队提出的"配体到配体电荷转移"设计策略和"³LE态能量调控"理论,不仅适用于钯配合物,也为其他金属TADF材料的开发提供了重要借鉴。
10个月宝宝每天需要喝多少奶粉？
