新能源汽车产业的爆发式增长，正在催生一批全新的精密零部件加工需求，电机轴、转子组件、传感器磁环、IGBT散热基板、高压连接器插针等这些零件不仅尺寸公差要求严苛，还需在百万级年产量下保持持续稳定的加工质量。双端面磨削作为端面精密加工的标配工艺，在新能演汽车零部件制造中的角色正从"可选工序"升级为"关键工序"。
本文系统梳理双端面磨床在新能源汽车核心零部件中的应用场景，分析各项工艺要求与设备能力之间的匹配关系，并结合深圳市双磨机械SM7630A、SM7640A转盘式双端面磨床及SM-DJ400D自动磨角机的技术特性，拆解新能源零件加工痛点，分享设备选型、全自动产线全套建议。
一、新能源汽车零部件加工的特点与挑战
1.1 年产量大、节拍要求高
新能源汽车处于快速增长期，主流车型年产量在10万-50万辆之间，部分爆款车型可达百万辆级。以电机轴为例，单个车型需配套电机轴2-4根双电机/四驱车型更多，年需求可达数十万根。这对磨削设备提出了明确的"产能标签"要求：
单机日产≥5000件中等尺寸工件；
设备利用率≥85%，减少停机维护时间；
换型时间≤15分钟，支持多规格并存生产。
1.2 尺寸精度和一致性要求高
新能源汽车驱动电机的转速通常在12000-20000r/min，高端车型可达25000r/min以上。在如此高的转速下，电机轴两端的平行度和垂直度偏差将直接引起转子动平衡恶化，产生振动和噪声，影响NVH表现甚至缩短轴承寿命，全流程必须稳定保障微米级端面精度。
典型精度要求：
1.3 材料多样化带来磨削挑战
新能源汽车零部件材料体系比传统燃油车更为复杂：
电机轴：常用材料为20CrMnTi、40Cr、42CrMo等合金结构钢，部分车型采用渗碳钢或氮化钢，硬度在HRC 58-62之间；
转子端片：硅钢片叠压后整体端面磨削，磨削过程中需防止毛刺和片间绝缘层损伤；
传感器磁环：采用钕铁硼或钐钴永磁材料，脆性大、易崩边；
IGBT基板：DBC陶瓷覆铜板或铝碳化硅复合材料，硬而脆，导热系数高；
不同材料的磨削特性差异显著，要求设备具有宽幅工艺调整能力。
二、双端面磨床在电机轴加工中的应用
2.1 工序定位与工艺链
电机轴的完整加工流程为：
棒料车削→ 调质处理 → 粗车外圆 → 精车外圆 →双端面磨床双端面磨削 → 钻中心孔 → 拉花键/铣键槽 →精磨外圆 → 磨削轴承位 → 最终检测
其中双端面磨削处于热处理后、外圆精磨前的关键基准建立工序。两端面的平行度和垂直度决定了后续外圆磨削的找正精度。若两端面存在较大平行度偏差，外圆磨削时工件回转会出现"点头"现象，导致外圆圆柱度超差。
2.2 工艺参数与设备匹配
以某新能源车企驱动电机轴（外径φ4mm、总长65mm）为例：
传统工艺采用两台单端面磨床分别加工两端，单件加工耗时约3分钟，两端面平行度仅能保证在0.05mm以内。改用深圳双磨SM7640A转盘式双端面磨床一次走料完成两端面磨削后：
SM7640A的核心技术能力支撑了这一提升：
1400r/min磨头转速 + 7.5-11KW×2大功率电机：足以从容应对HRC 58-62合金结构钢的端面磨削，无功率衰减；
加工范围φ1.0-12.0mm+2-100mm磨削长度：电机轴外径φ4mm、总长 65mm 完全处于设备标准加工区间，依靠标准工装即可完成两端定位磨削，量产通用性强；
±0.01mm精度 + ≤0.02mm垂直度：满足电机轴端面平行度和垂直度的核心要求。

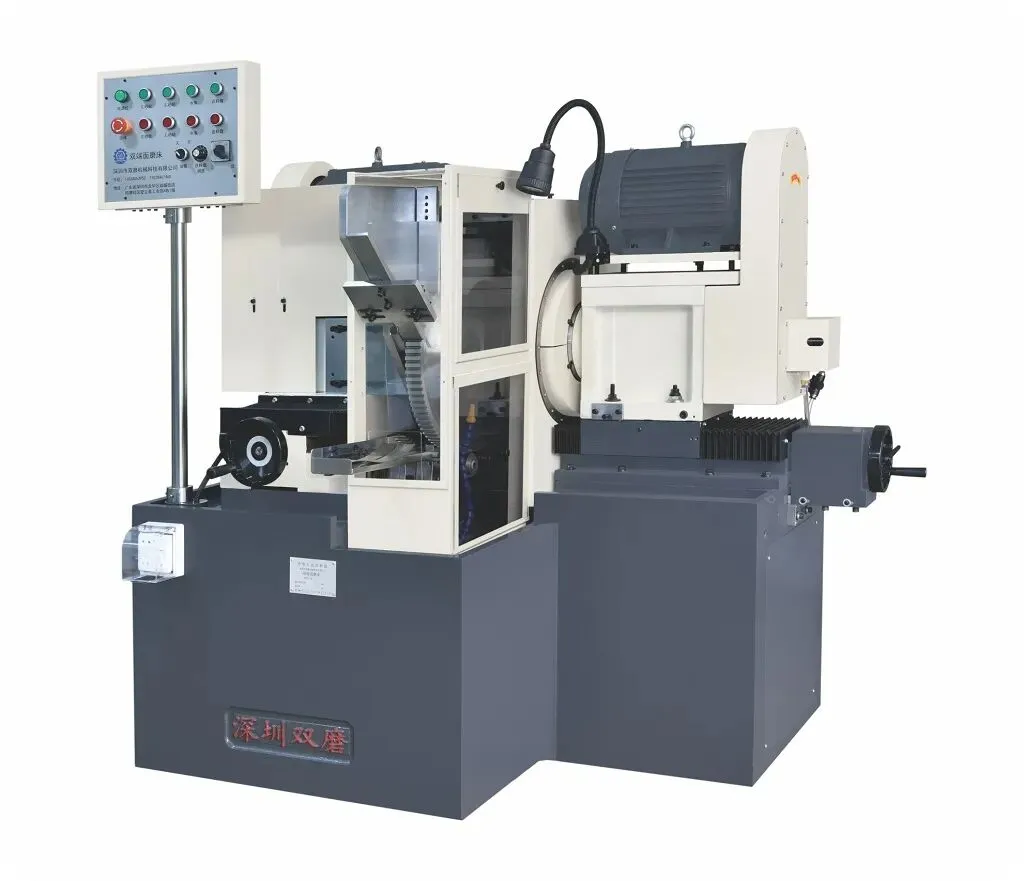

深圳市双磨机械科技有限公司 SM7640A转盘式双端面磨床
三、传感器磁环与磁性材料零件的端面磨削
3.1 磁环加工的独特性
新能源汽车永磁同步电机的转子中大量使用钕铁硼磁环。这类零件的端面磨削面临大难题：
脆性崩边：钕铁硼材料抗弯强度仅200-300MPa，磨削过程中端部极易出现崩口，崩边深度有时可达0.1-0.3mm，直接导致磁环报废；
3.2 深圳双磨方案的应对
针对磁性材料的磨削特性，SM7630A提供了以下工艺支持：
软启动功能：转盘启动阶段以20%额定转速逐步提升至目标值，避免工件与砂轮接触瞬间的冲击崩边；
细粒度砂轮匹配：推荐400#-600#金刚石砂轮，切削刃微细均匀，磨削力分布均匀，端面崩边率降低60%以上；
Ra 0.2-0.4μm表面粗糙度：通过更换砂轮粒度可在0.2-0.6μm之间调节，满足传感器磁环对表面质量的要求。
实际案例：某浙江磁性材料企业使用SM7630A加工钕铁硼磁环（外径φ5mm、长度15mm），单台日产达8000件，基于稳定量产工艺、匹配专用金刚石砂轮前提下达成量产效果：端面崩边不良率由原本 3.5% 优化至 1.2%，工件整体合格率得到显著提升。

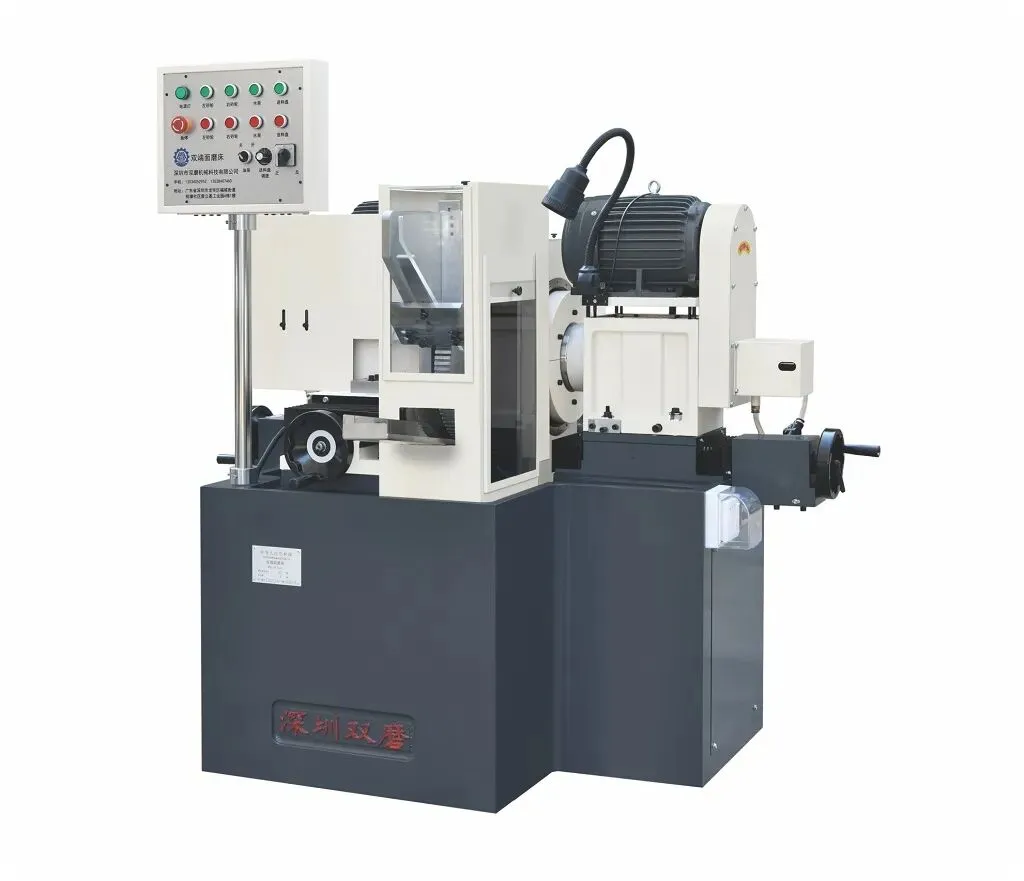

深圳市双磨机械科技有限公司 SM7630A转盘式双端面磨床
四、IGBT散热基板与陶瓷材料的端面磨削
4.1 IGBT散热基板的磨削要求
IGBT模块是新能源汽车电控系统的核心元件，其散热基板通常采用铝碳化硅或DBC氧化铝陶瓷基板。基板尺寸规格多在50×50mm至150×150mm之间，厚度3-8mm，两端面磨削要求：
平行度≤0.025mm；
表面粗糙度Ra 0.4-0.8μm；
无磨削烧伤、无微裂纹；
不得使用含铁元素的冷却液。
4.2 SM7640A在陶瓷基板磨削中的应用
SM7640A加工AlSiC基板的关键技术点：
主轴功率裕量充足：7.5-11KW×2的功率配置，磨削AlSiC这类高硬度复合材料时主轴负载率保持在60%-75%，运行稳定；
冷却循环系统优化：标配磨削液循环过滤，配合水箱冷却控制磨削区温度；
2800kg整机重量：在加工大面积薄板类工件时提供优异的抗振性，有效抑制共振；
上下料自动化对接：支持与自动上下料机构联动，实现基板的自动送入和取出。
五、SM-DJ400D自动磨角机在新能源零件倒角中的应用
5.1 倒角工序在新能源零件中的价值
电机轴端部倒角、磁环端部倒角、连接器插针倒角等是新能源汽车零部件加工中不可忽视的工序：
电机轴端部倒角：便于轴承压入装配，避免装配划伤轴承内圈；
磁环倒角：消除锐边，防止碎屑掉落进入电机气隙；
高压连接器插针倒角：保证插接顺滑，减少端子磨损。
5.2 SM-DJ400D的技术优势
SM-DJ400D自动磨角机的主要参数：磨头转速1400r/min、主轴电机4KW、工件外径φ1.5-15.0mm、倒角长度15-150mm、角度公差±1°、精度公差±0.1mm、表面粗糙度Ra 1.6μm（可通过更换砂轮粒度调整）、整机重量1500kg。
在新能源汽车零件倒角场景中的典型应用：
当SM-DJ400D与SM7630A/SM7640A组合为"磨削+倒角"产线时，电机轴从棒料端面磨削到端部倒角可实现全自动一气呵成，全程仅需1人值守，较传统2人操作磨床+2人操作倒角的生产模式，人工成本降低75%。
深圳双磨产品应用建议
面向新能源汽车零部件批量加工场景，深圳双磨可提供完整的设备与工艺方案：
1. 电机轴端面磨削方案：推荐SM7640A（1400r/min + 7.5-11KW×2 + 加工范围φ1.0-12.0mm长度100mm），单机完成两端面同时磨削，垂直度≤0.02mm，加工效率较单端面磨床提升5倍以上；
2. 磁环与磁性零件方案：推荐SM7630A（2000r/min + 4KW×2 + 加工范围φ1.0-6.0mm长度60mm），重点配置软启动、细粒度砂轮，崩边率降低60%以上，表面粗糙度可达Ra 0.2-0.4μm；
3. IGBT散热基板方案：SM7640A的2800kg整机重量保障大面积薄板件的稳定磨削，配合SM-DJ400D进行端部倒角处理，成品满足IGBT模块装配精度要求；
4. 全自动产线升级：深圳双磨可提供"SM7630A/SM7640A + SM-DJ400D + 自动上下料"的自动化产线方案，从端面磨削到端部倒角全流程自动化，产线人员从4-5人缩减至1人。
总结
新能源汽车产业的快速发展正在重塑精密磨削设备的需求格局，从通用性加工向专用化、大批量、高效率、高一致性的方向演进。双端面磨床凭借一次走料完成两端同时磨削的技术优势，以及±0.01mm精度、≤0.02mm垂直度的核心工艺能力，已成为电机轴、传感器磁环、IGBT基板等新能源核心零部件批量加工中的关键装备。
SM7630A精密小件型与SM7640A中大件型两款双端面磨床分别覆盖φ1.0-6.0mm和φ1.0-12.0mm的加工范围，配合SM-DJ400D自动磨角机的倒角能力，构成了面向新能源汽车行业的完整精密加工解决方案。随着新能源市场持续扩大，双端面磨削技术在这一领域的技术价值和应用广度仍有巨大的发展空间。
