三星级绿色建筑|深圳美术馆新馆、深圳图书馆北馆项目,实景图呈现

深圳美术馆新馆、深圳图书馆北馆项目设计的核心理念是基于为两个杰出文化功能创建一个公共空间，这两大功能通过错落有致的场地纽带相互连接，并与周围的城市空间相互交流。美术馆和图书馆互相对齐,视觉上通过特定的建筑语言和宽阔的悬挑屋顶强化了这一特征。

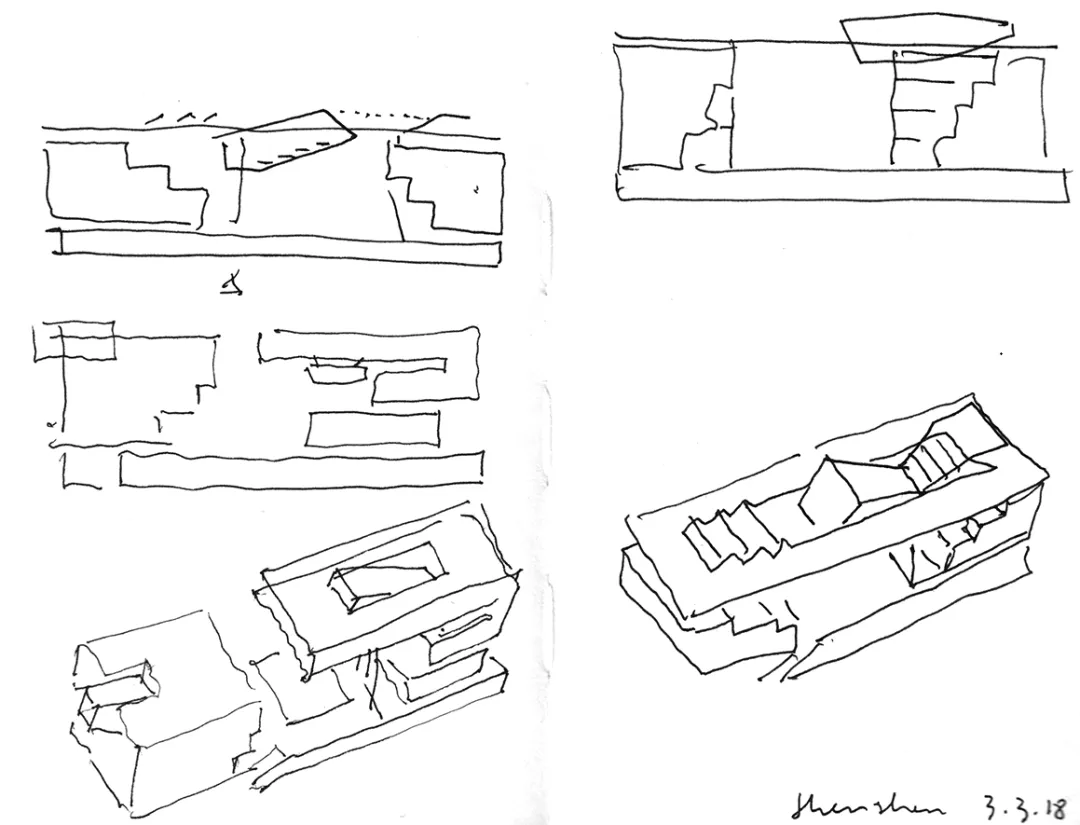

▲ 尤根 恩格尔最初想法草图

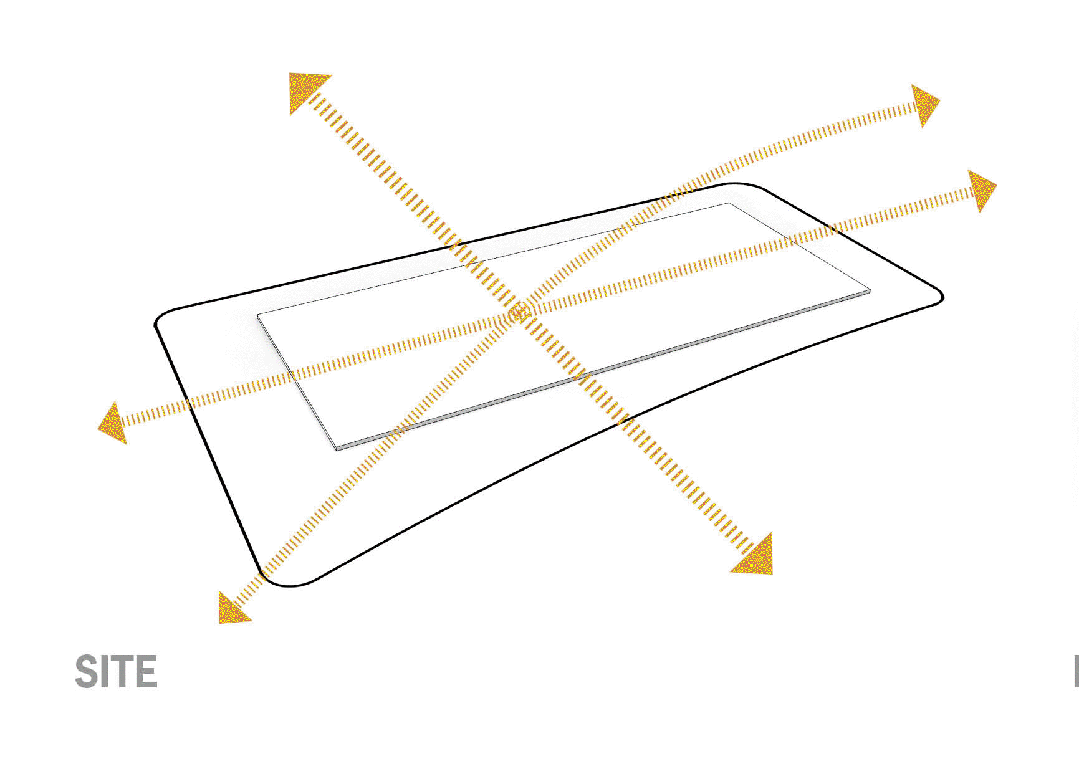

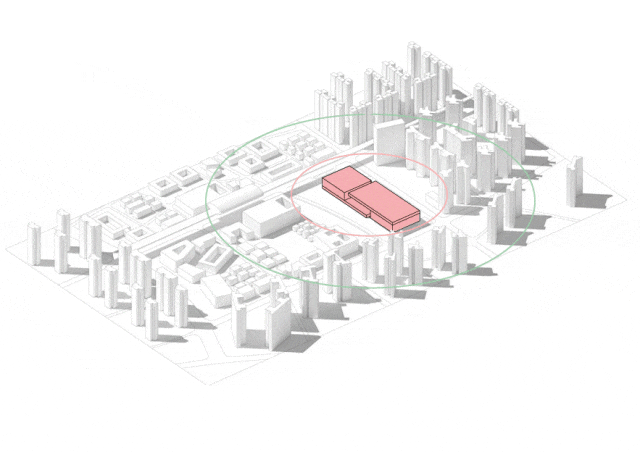

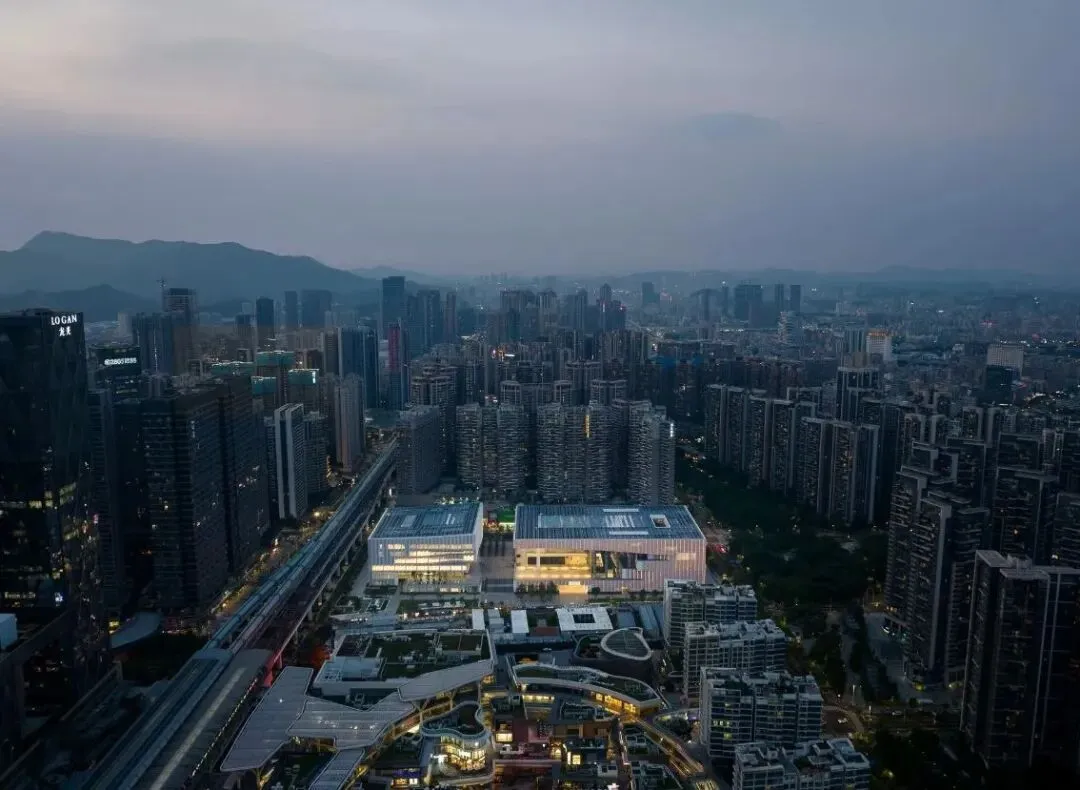

矩形地块周围的城市空间高楼林立，以高层建筑群为主它的北面和东面毗邻住宅区而西面轨道线的另一侧是一个办公楼建筑群。南面建筑密度极高的情况没有那么明显，那里亭台楼阁式的建筑群形成了个购物中心。设计通过一个看似单体的强大体量来回应附近不同的尺度和结构。占地面积250x100米，集两个独立功能于一体， 图书馆(西侧)和美术馆(东侧)。一个跨三层高的广场连接了这两个文化建筑，并沿着购物中心的中轴线延续城市空间，同时形成了南北向的连接。

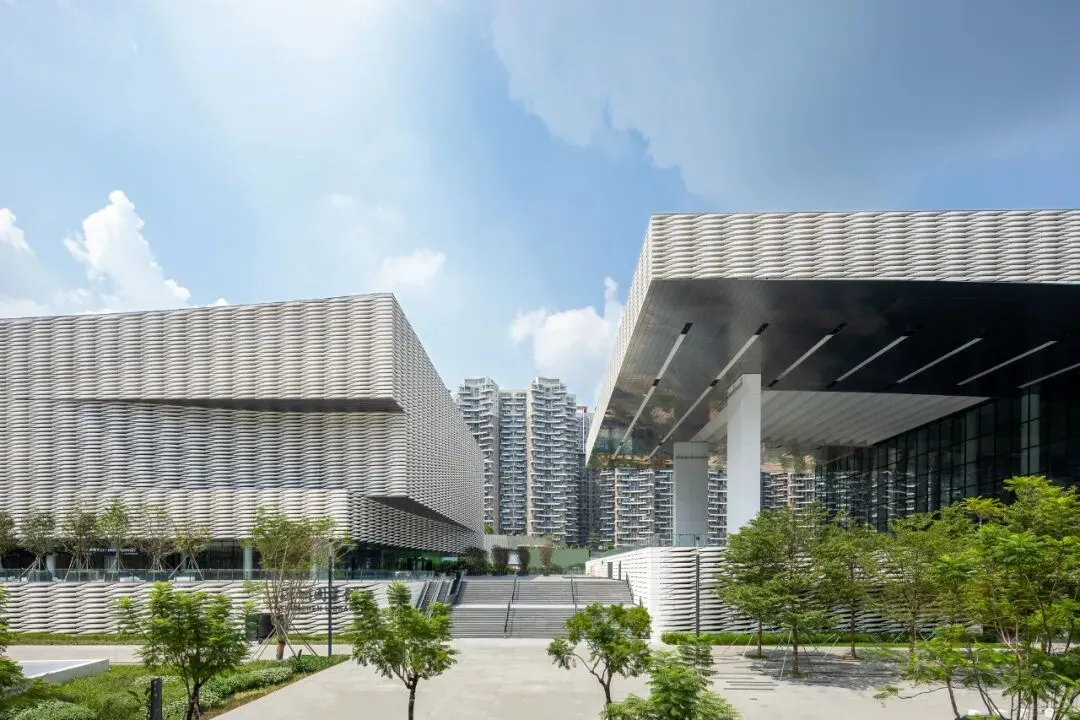

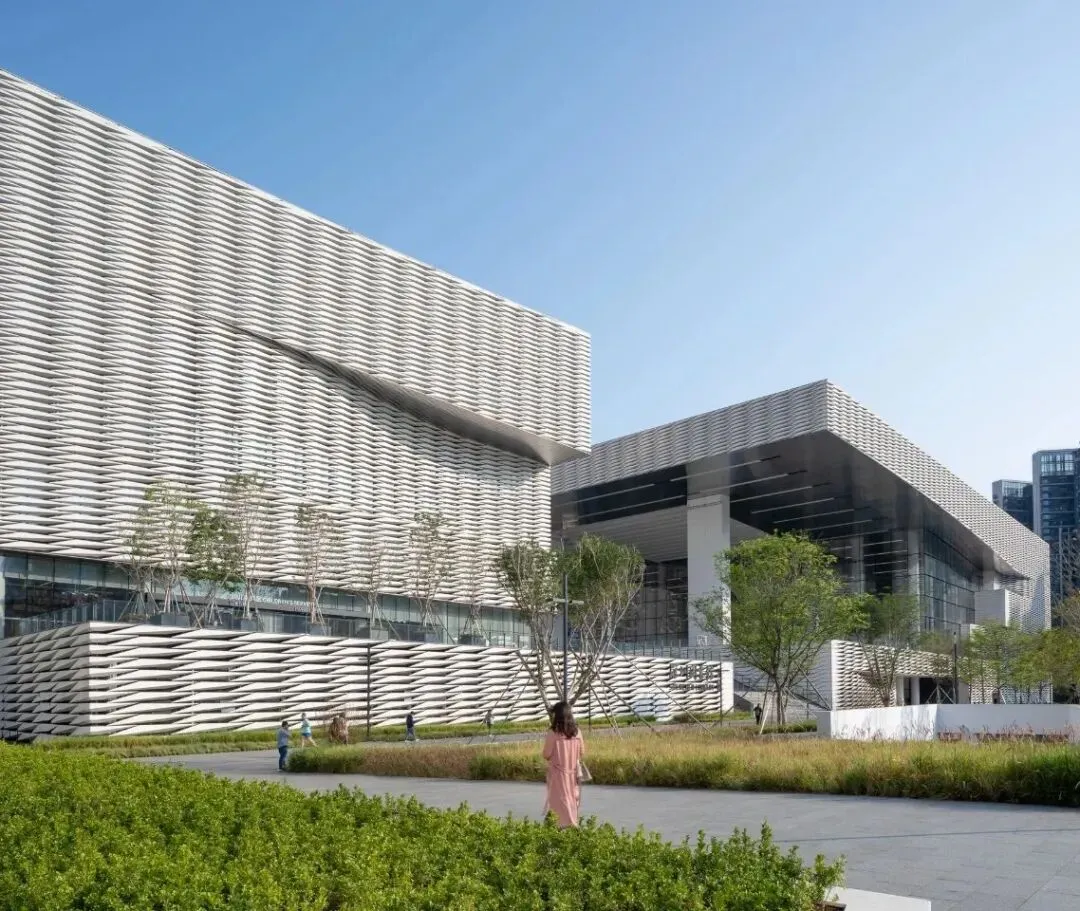

▲ 图书馆(左)和美术馆(右)的西南视角

竞赛方案是基于一个简洁而极具视觉冲击力的创意:两只相握的手。旋转180度朝向对方，演变成两个L形的体量，象征美术馆和图书馆之间的关系。两个部分由一个大平台和一个远高于广场的保护性屋顶连接，形成一个整体。

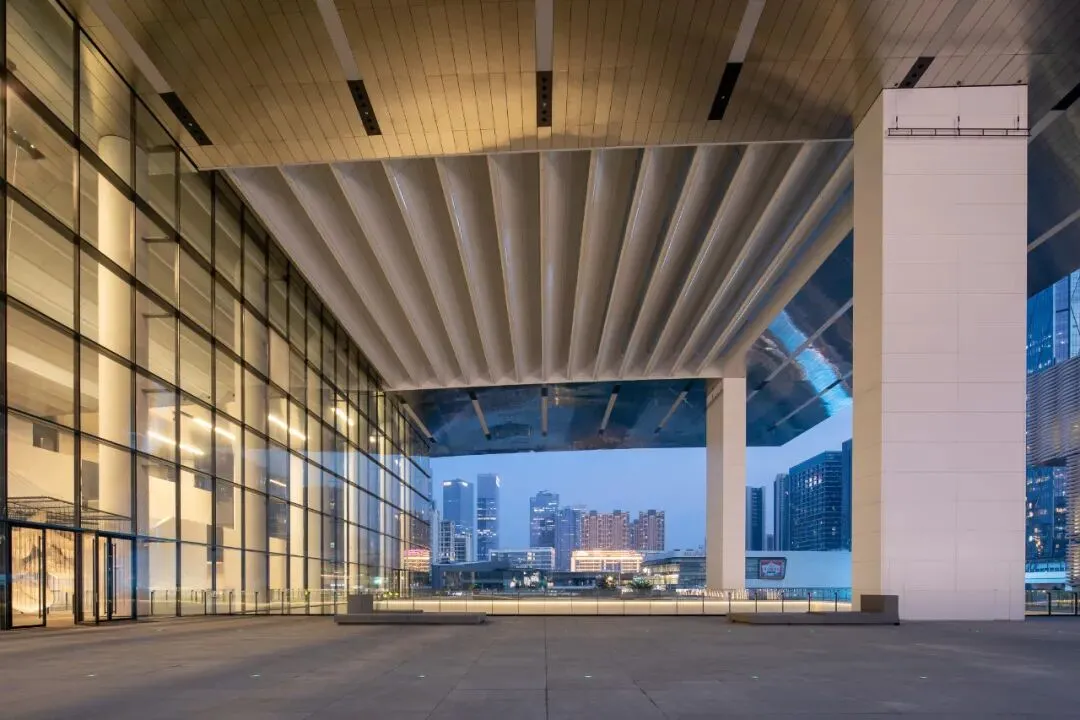

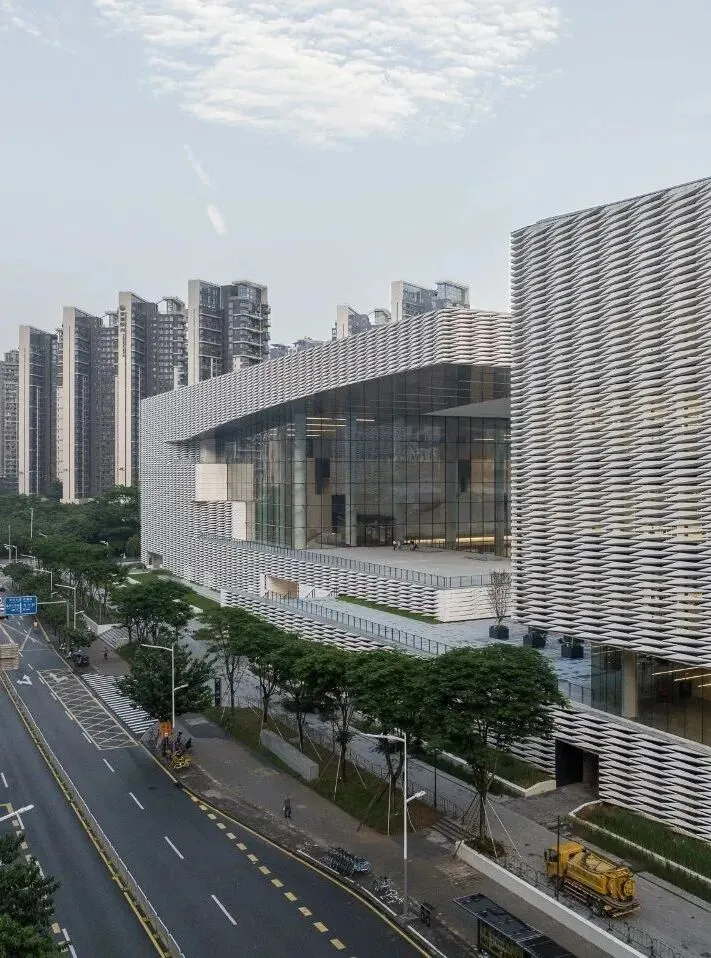

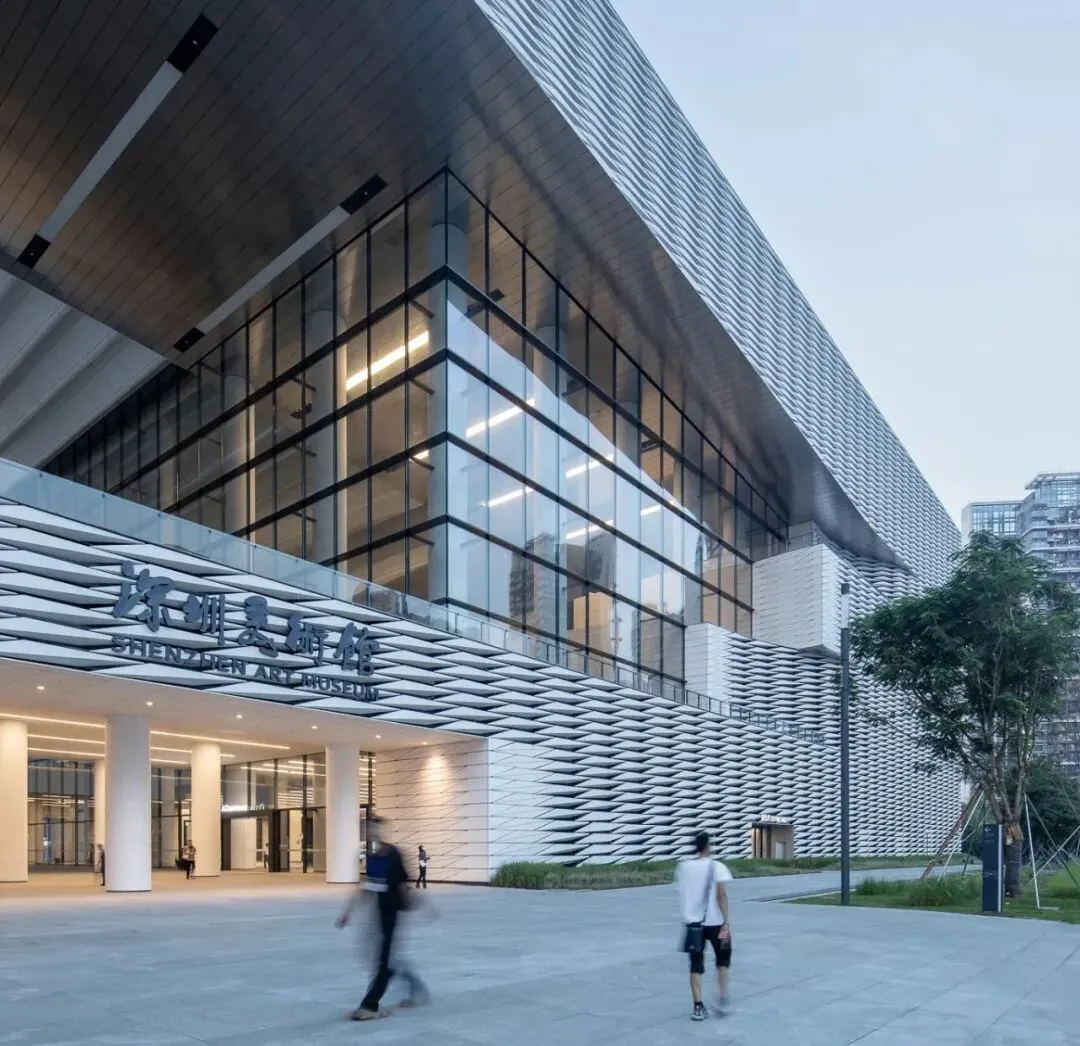

▲ 美术馆入口区，设计了玻璃立面的门厅和雕塑花园

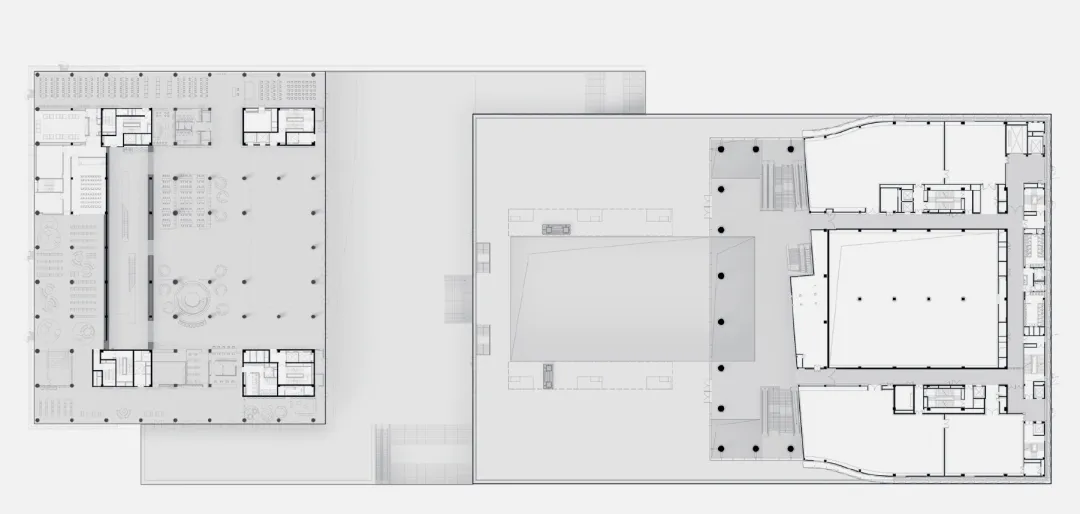

▲ 入口层平面图

美术馆

通过两侧的连廊和带水景的中庭,美术馆与外部的城市世界连接起来。

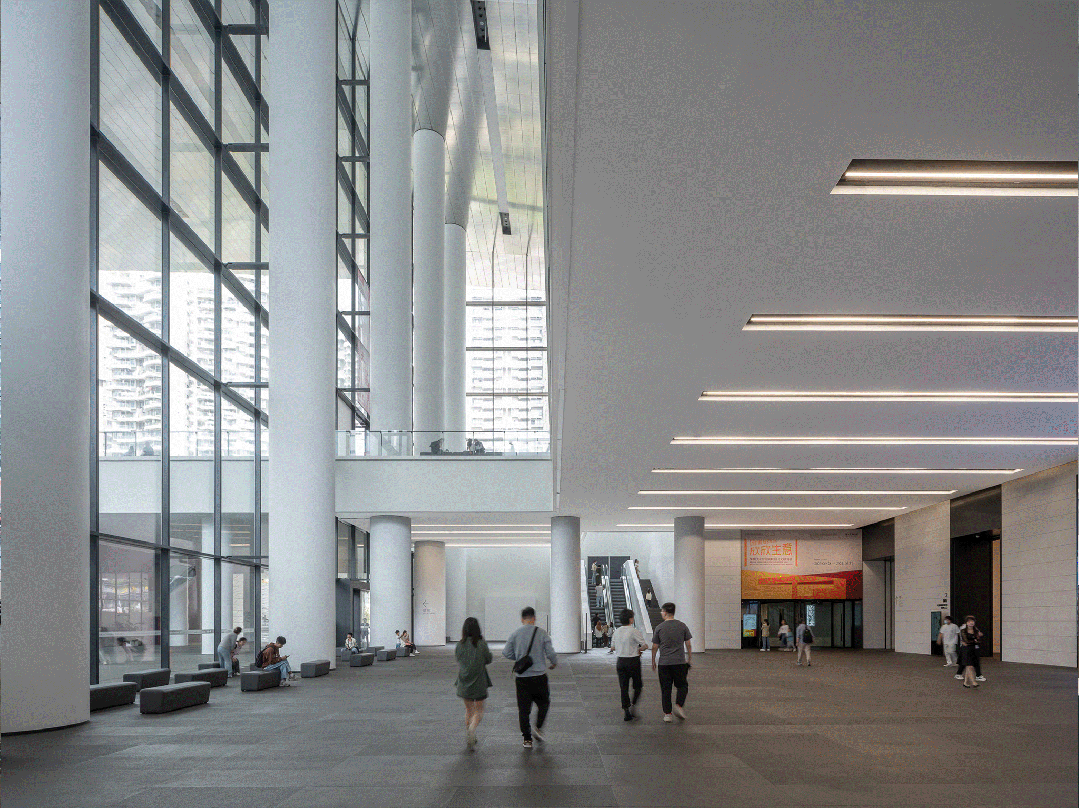

▲ 门厅视角中庭(左)和展厅入口(右)

美术馆新馆分为三个部分:在东面，共有18个灵活的展览空间，跨越四层，提供近20,000平方米的展览空间。在西面，正对图书馆的建筑空间设有雕塑花园。在56米高的悬挑屋顶下，还有3900平方米的户外空间用于展示雕塑和装置。连接两者的是25米高的门厅，三面全玻璃立面层叠的开放式楼梯提供了进入展览空间的通道。美术馆建筑的主要理念，即内部空间和外部空间的相互渗透，通过向图书馆延伸的屋顶和建筑内部的通高中庭，空间得以延续。

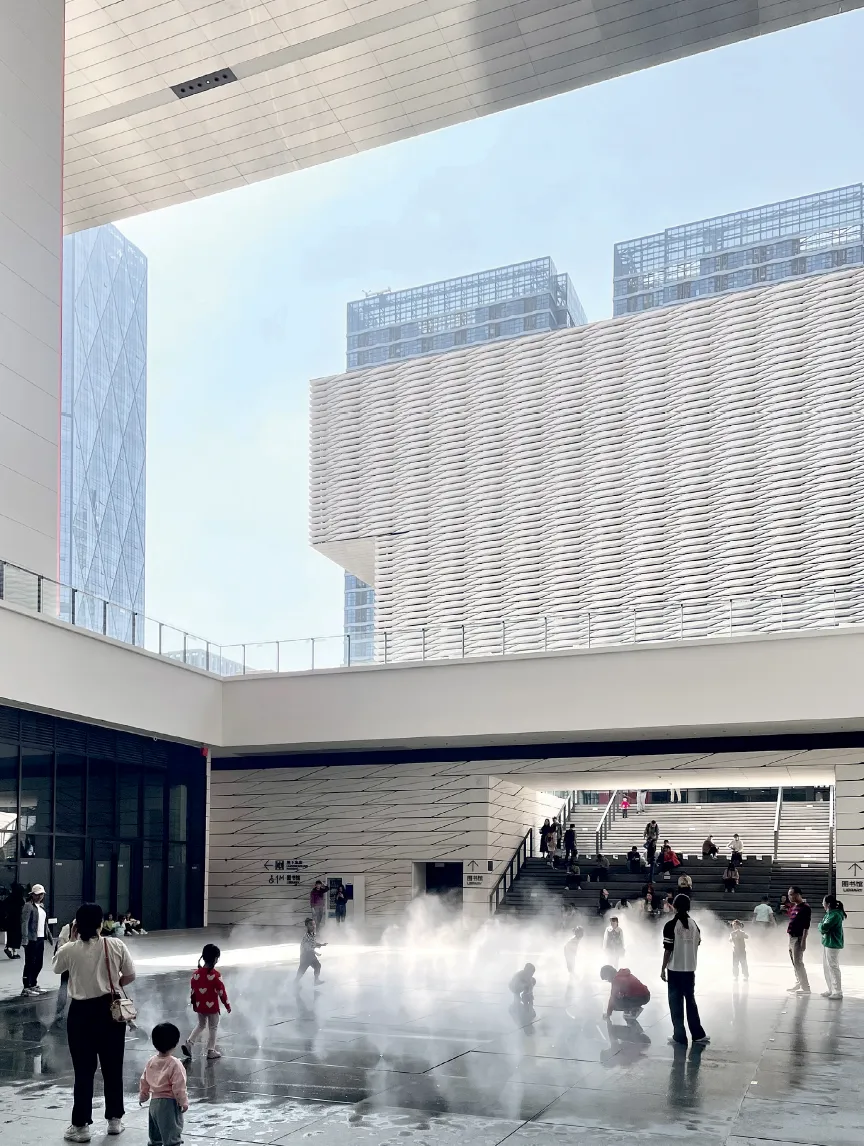

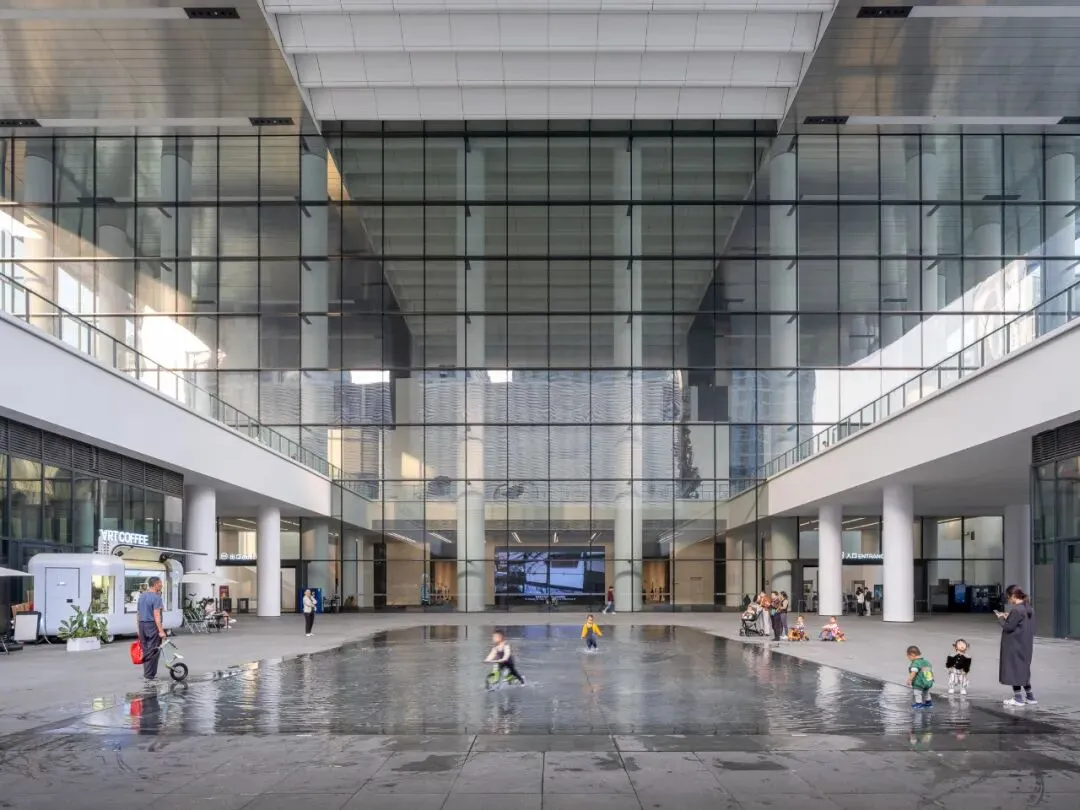

▲ 水景中庭

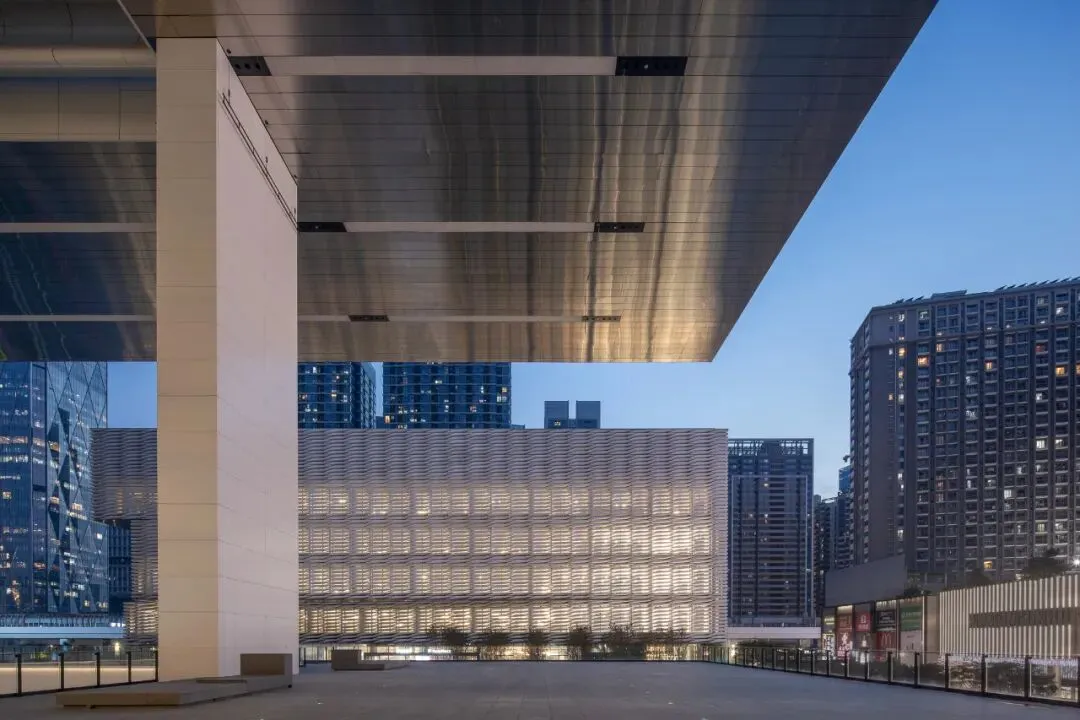

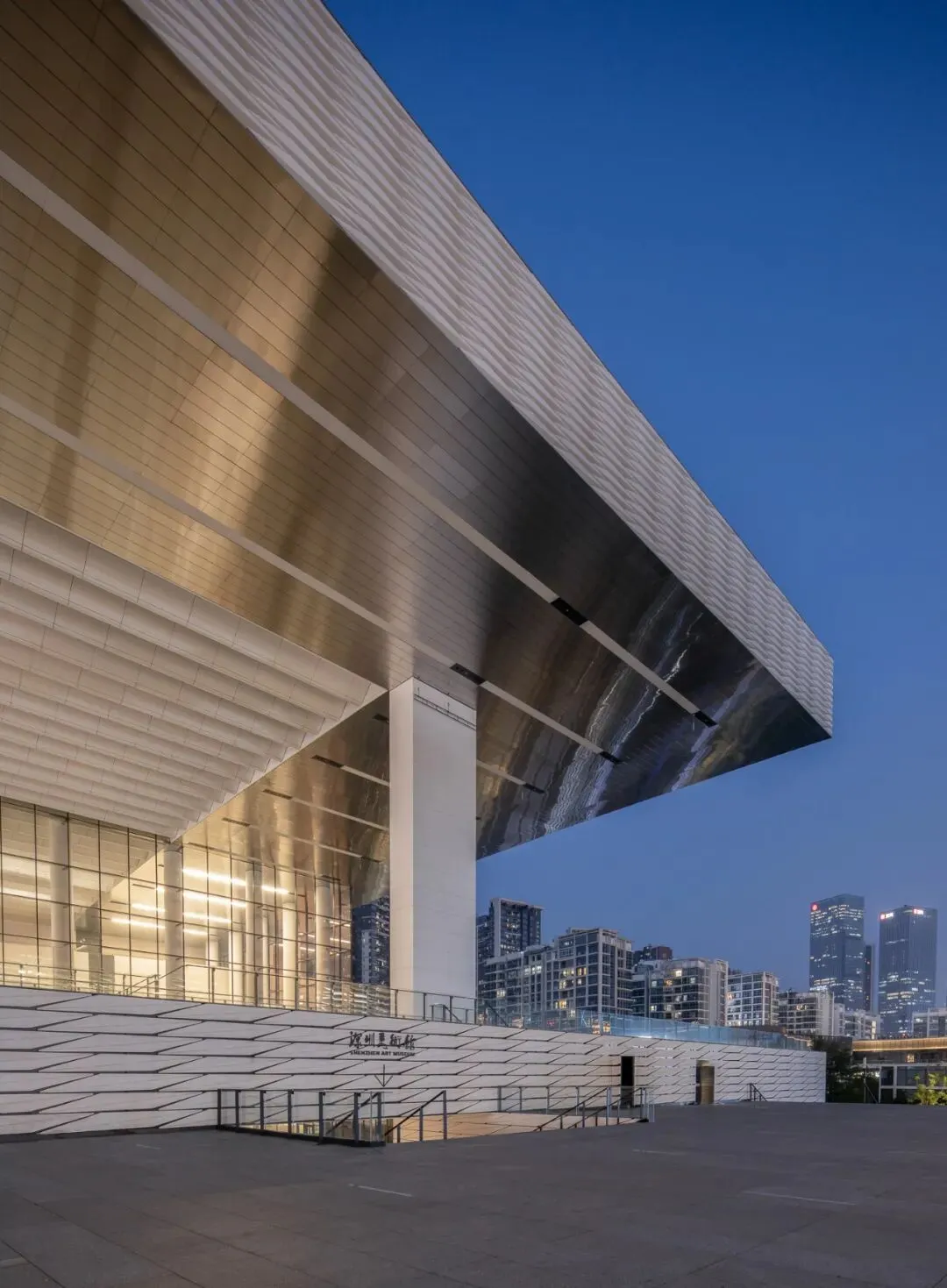

中庭位于大型雕塑花园中间，可从美术馆连廊直接到达。中庭的下沉式广场，提供了一个城市与之接触的亲密空间。在这里，咖啡厅和小吃店邀请您停留片刻，亲身体验水景，这也有助于保持室内凉爽。美术馆的悬挑屋顶似乎漂浮在 34米高的空中，其底部吊顶反射着外面大都市的灯光。

图书馆

在外部，图书馆和美术馆使用相同的建筑语言。然而，从开敞的入口广场，穿过门厅进入图书馆，你很快就会注意到第一个不同之处:明亮、有质感的室内表面、木色书架和通透的玻璃都彰显出内部的卓越品质。这里的核心理念是将图书馆视为公共客厅，与“人人共享文化”的理念保持一致，因此图书馆不仅可以作为阅读和教育空间，还可以作为地区中心。在这里，用户可以体验全国最大的藏书库之一，在整个五层阅读空间，读者可在开放书架区自由选择阅读材料。开放的空间结构既有利于全神贯注也促进了休闲互动。

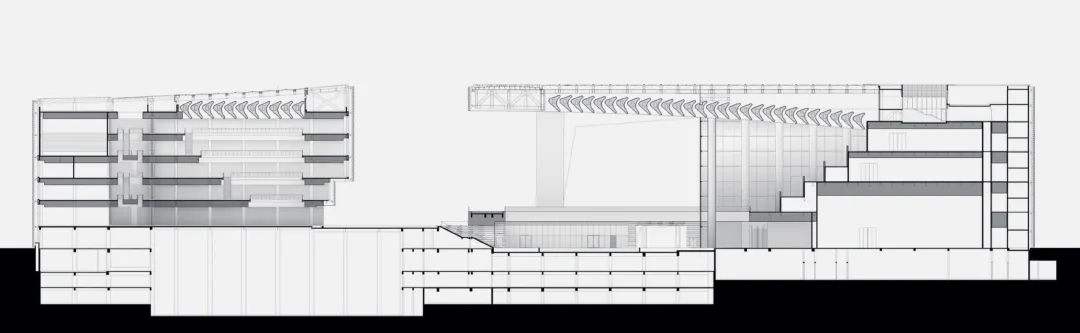

▲ 长剖面

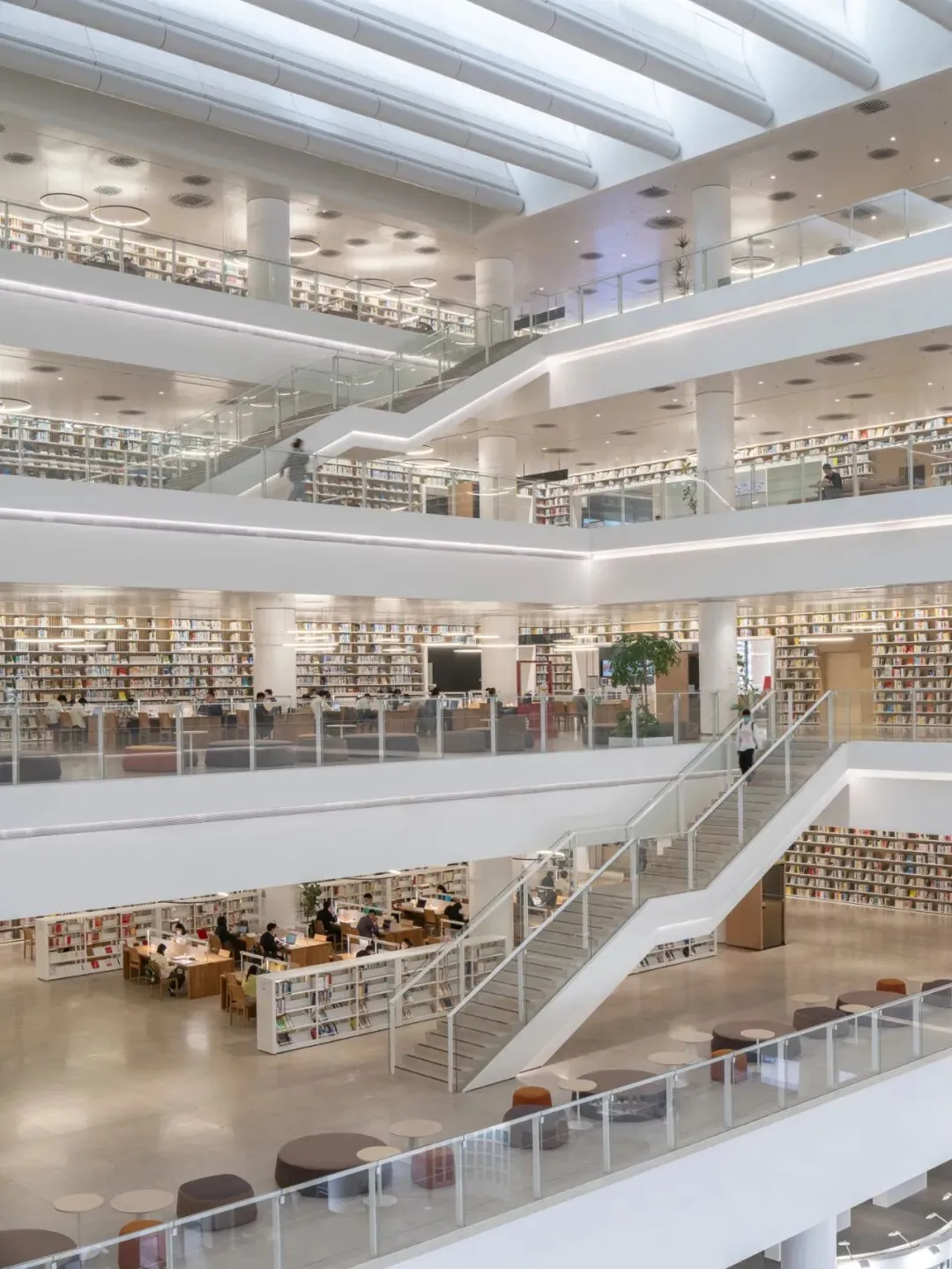

透过头顶的百叶，过滤后的日光洒在五层的阅览室里阅览室的楼层向东朝向美术馆逐级跌落。大厅和阅览室共有2200个阅读位。我们的理念将两种经典的图书馆类型(即中央大厅和阅览室)结合在一起，促进工作、阅读、信息和社会交往之间的流畅转换和社交互动。

总建筑面积将近72,000平米，包含三个设有机电机房、停车场的地下空间;图书馆藏书占据五层地下空间;行政办公和咖啡厅设置在大平台内部;地上五层则布置了门厅阅览室和演讲厅，以及咨询台和借阅台。

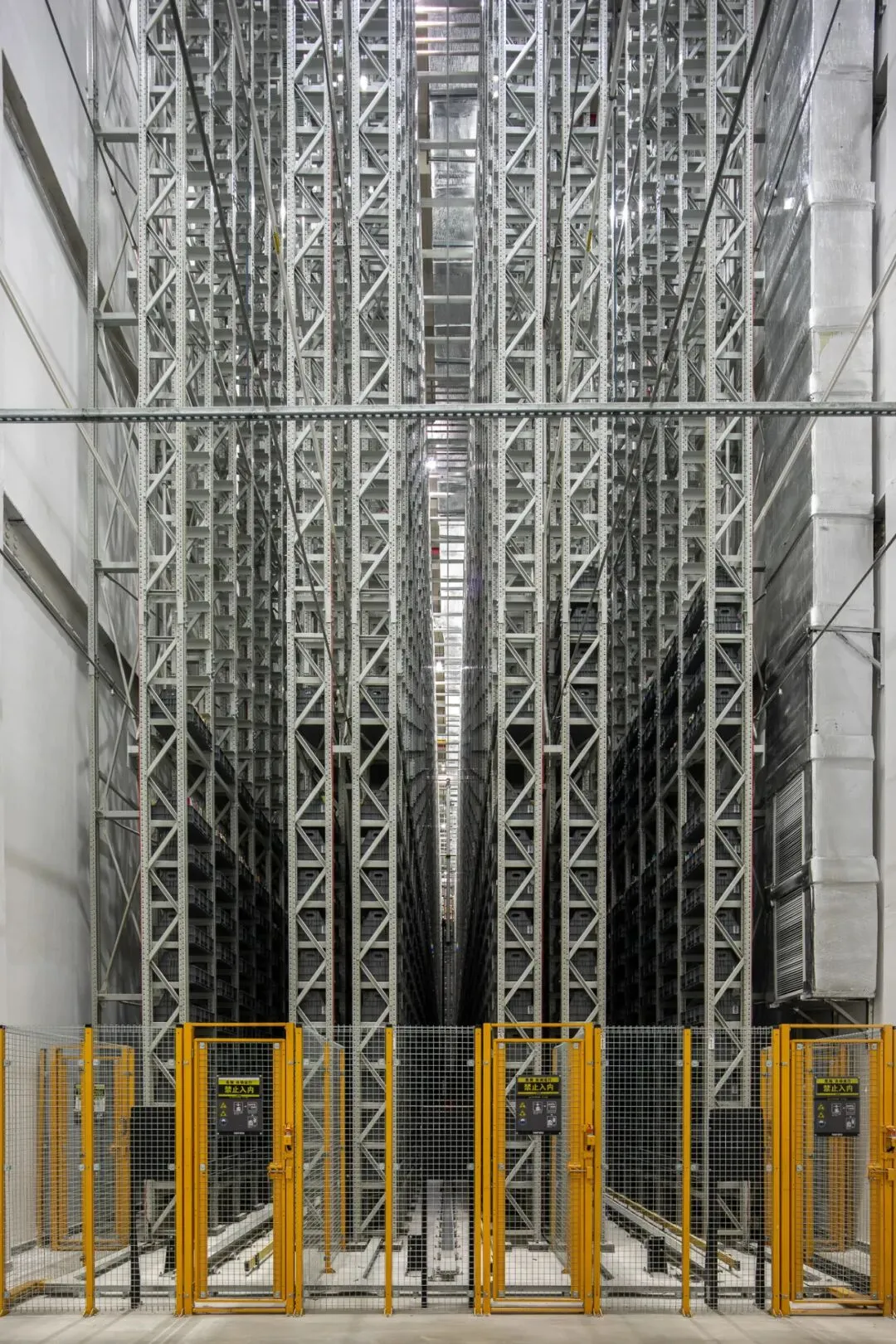

第二图书馆是深圳市图书馆近40年历史中第一个主要的扩建建筑。在深圳市政府“图书馆之城”的核心理念框架下，这座新建筑是继福田区的北极星图书馆之后的第二个中央图书馆，距离北侧近十公里。它拥有巨大的立体书库，不仅可以满足大楼内读者的借阅需求，还可以为数百个较小的社区图书馆系统提供书籍和电子资料。长远的计划是让它成为深圳市市级藏书库的所在地。

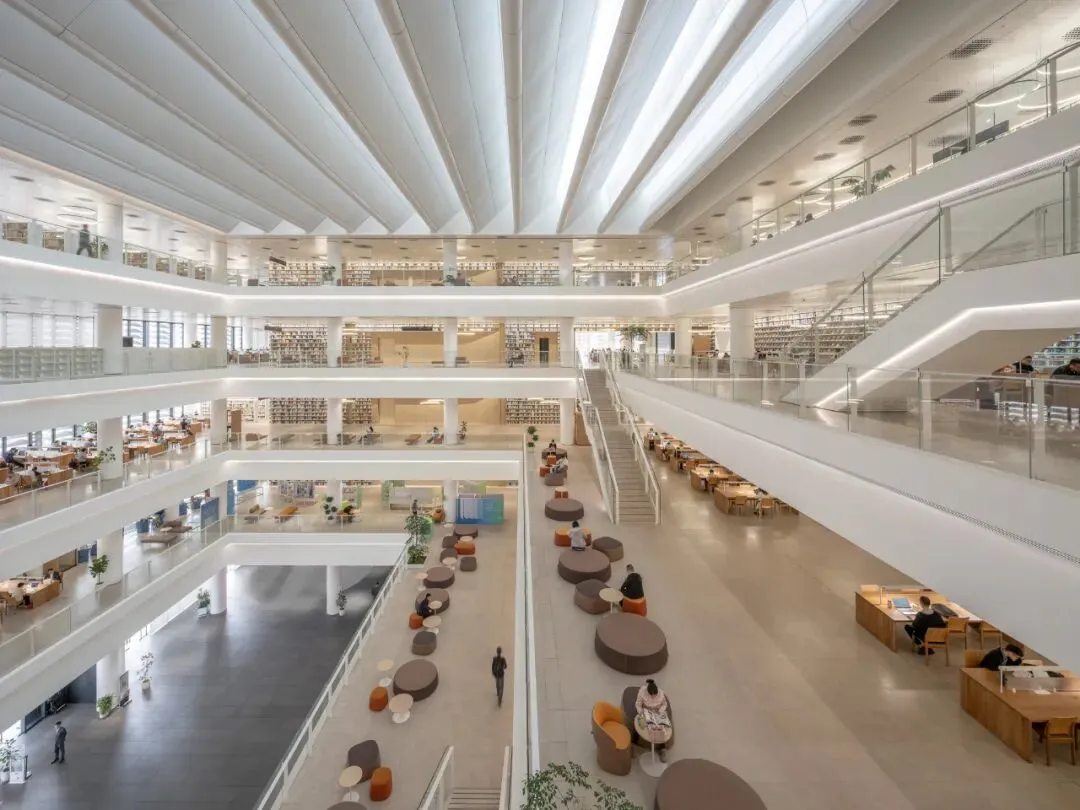

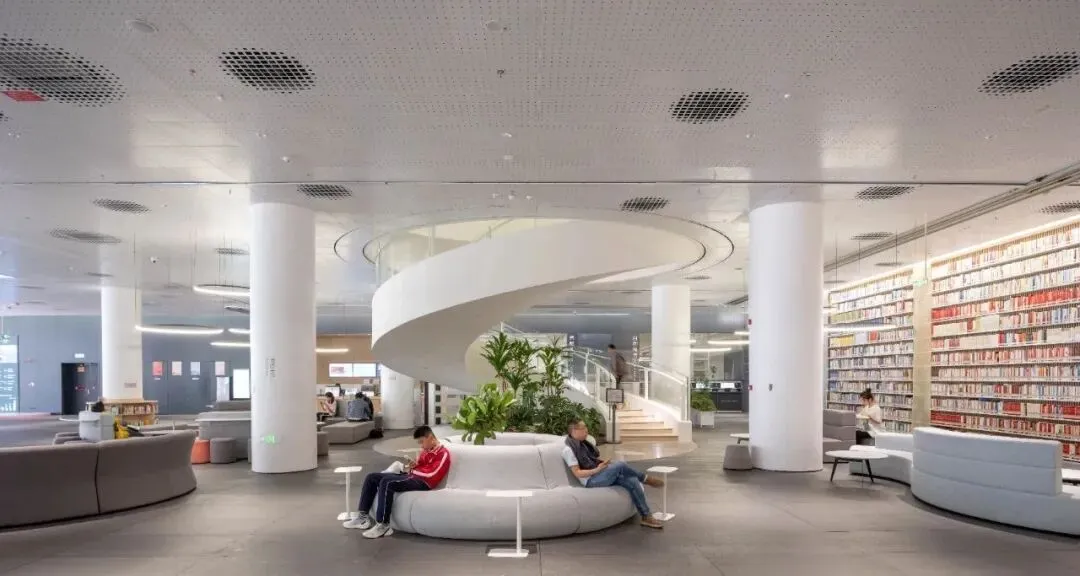

▲ 休闲集聚地设在中央门厅区

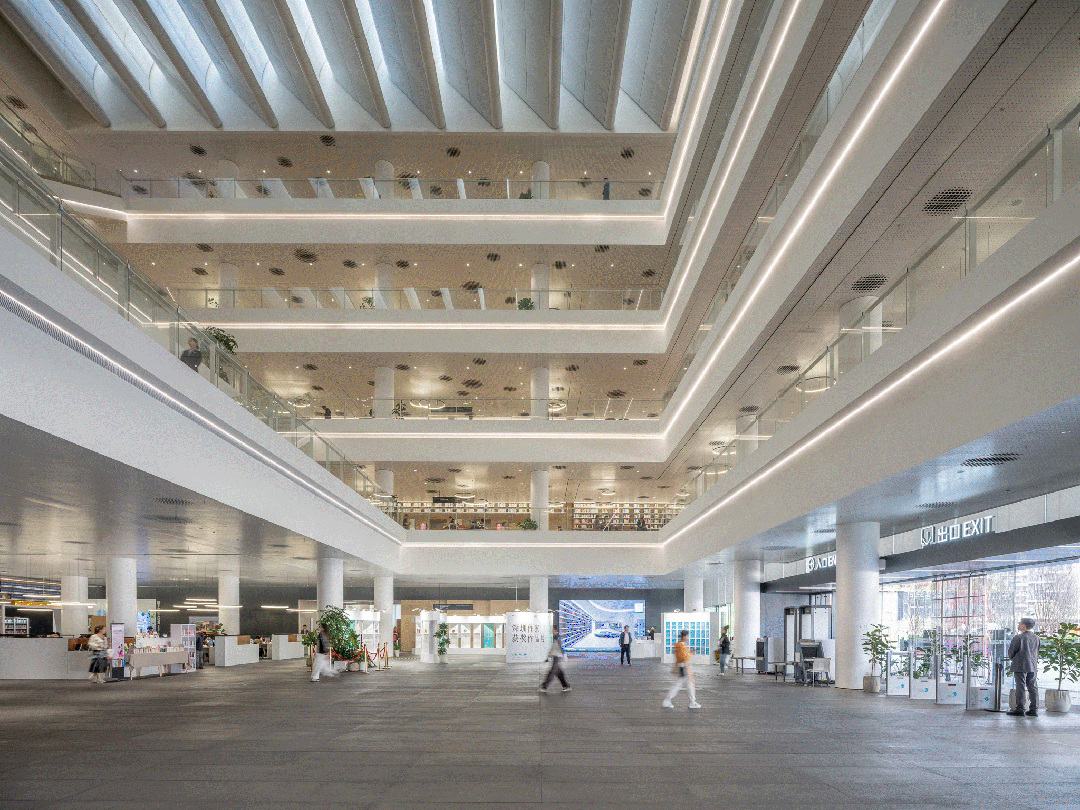

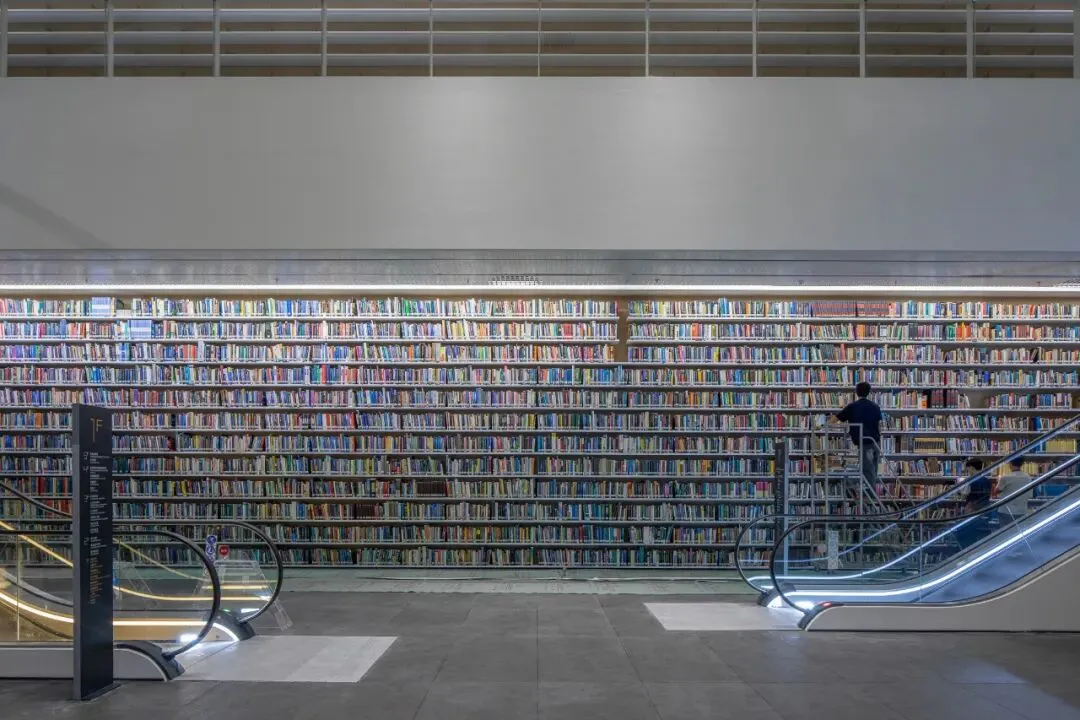

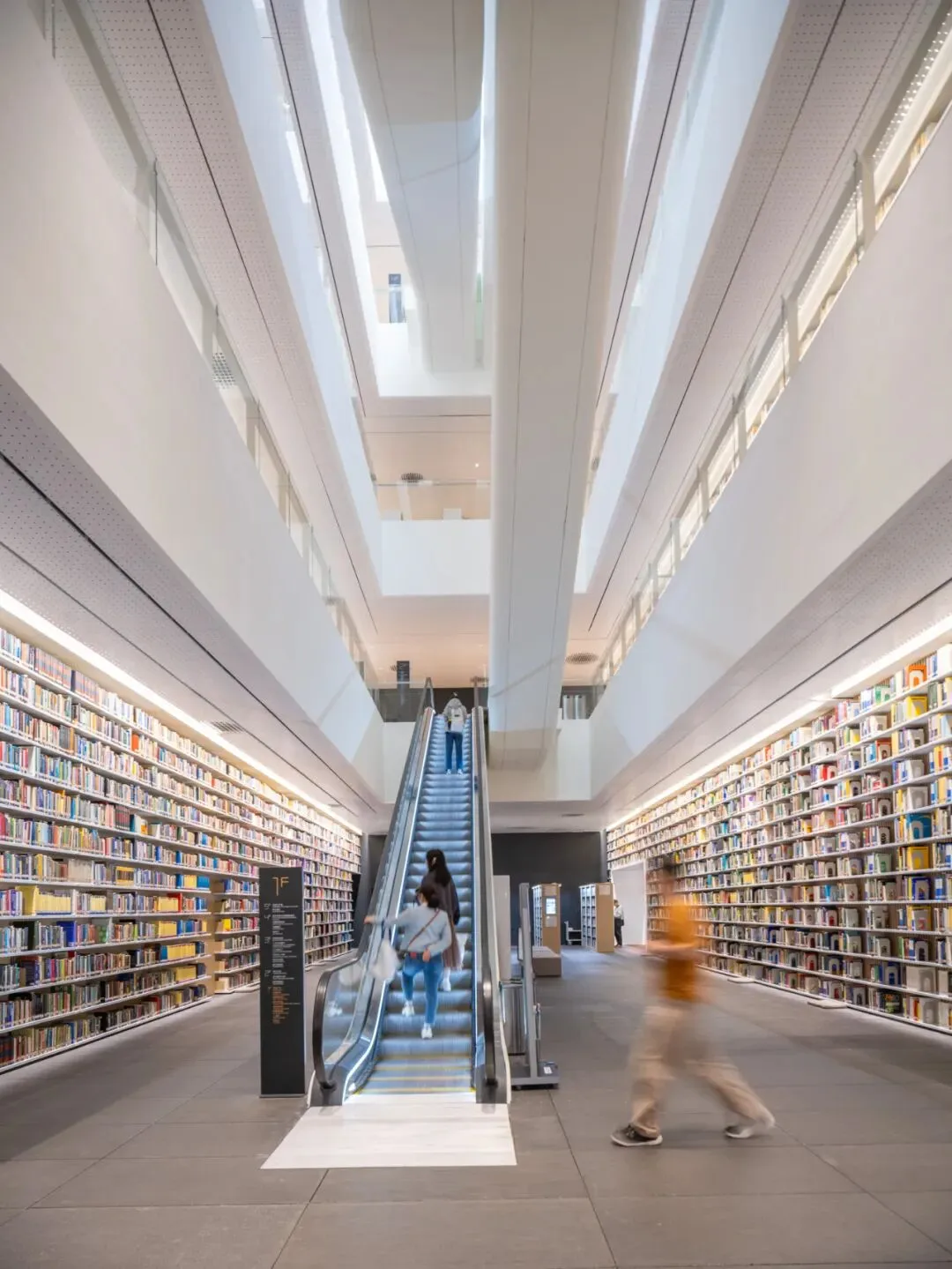

内部通道遵循不同空间均为开放式以及允许不同人员流动为主要原则。开放式楼梯(从门厅到二楼是一个雕塑般的旋转楼梯)连接着中央阅览室的各个楼层。在大厅的后面有自动扶梯作为主要的进入方式。它们位于一个高挑的中庭里，阳光从上面照射下来，沿着参观路线设置逐级上升的阅读书架。这些“垂直书架”和两侧设置的楼梯间、电梯以及各种辅助房间，共同围绕中央阅览室形成一个U形，并将其与沿立面布置的安静阅览区空间分开。

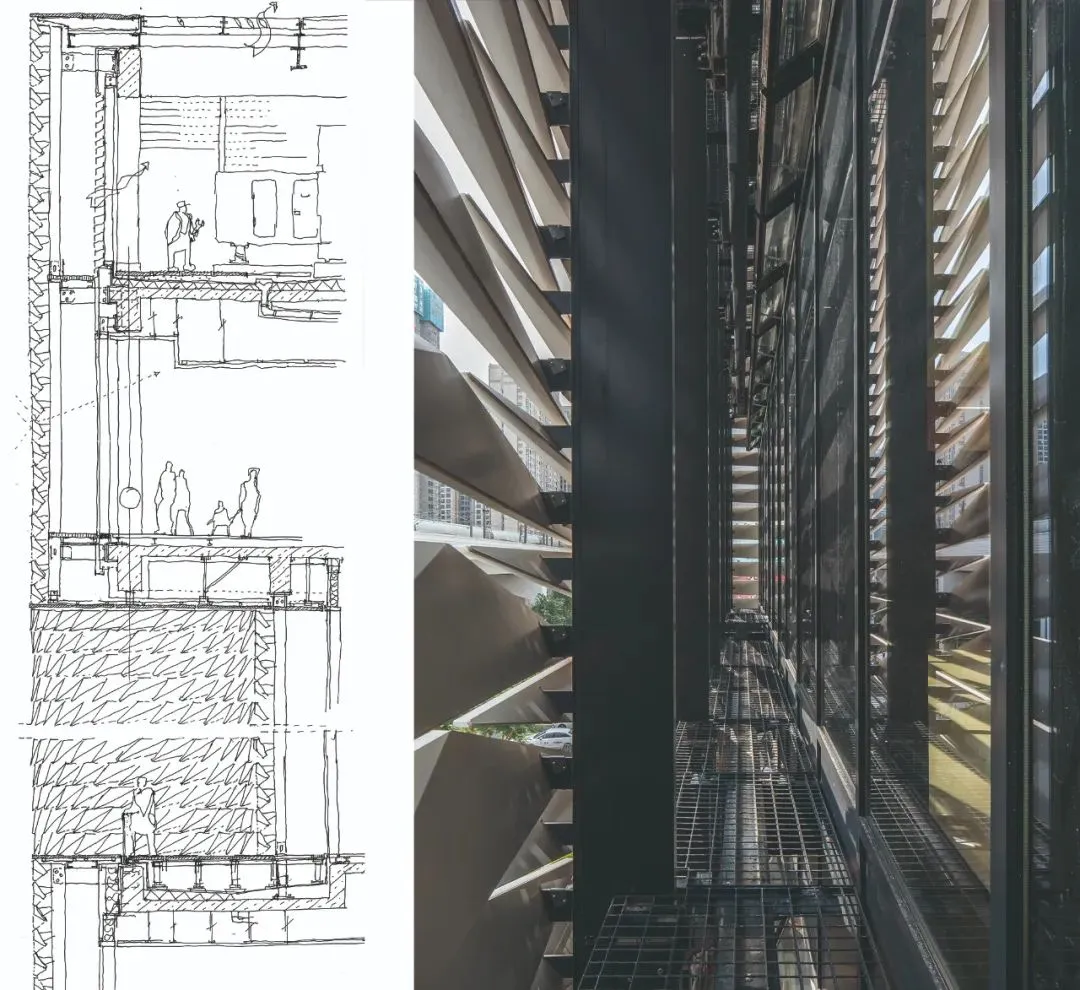

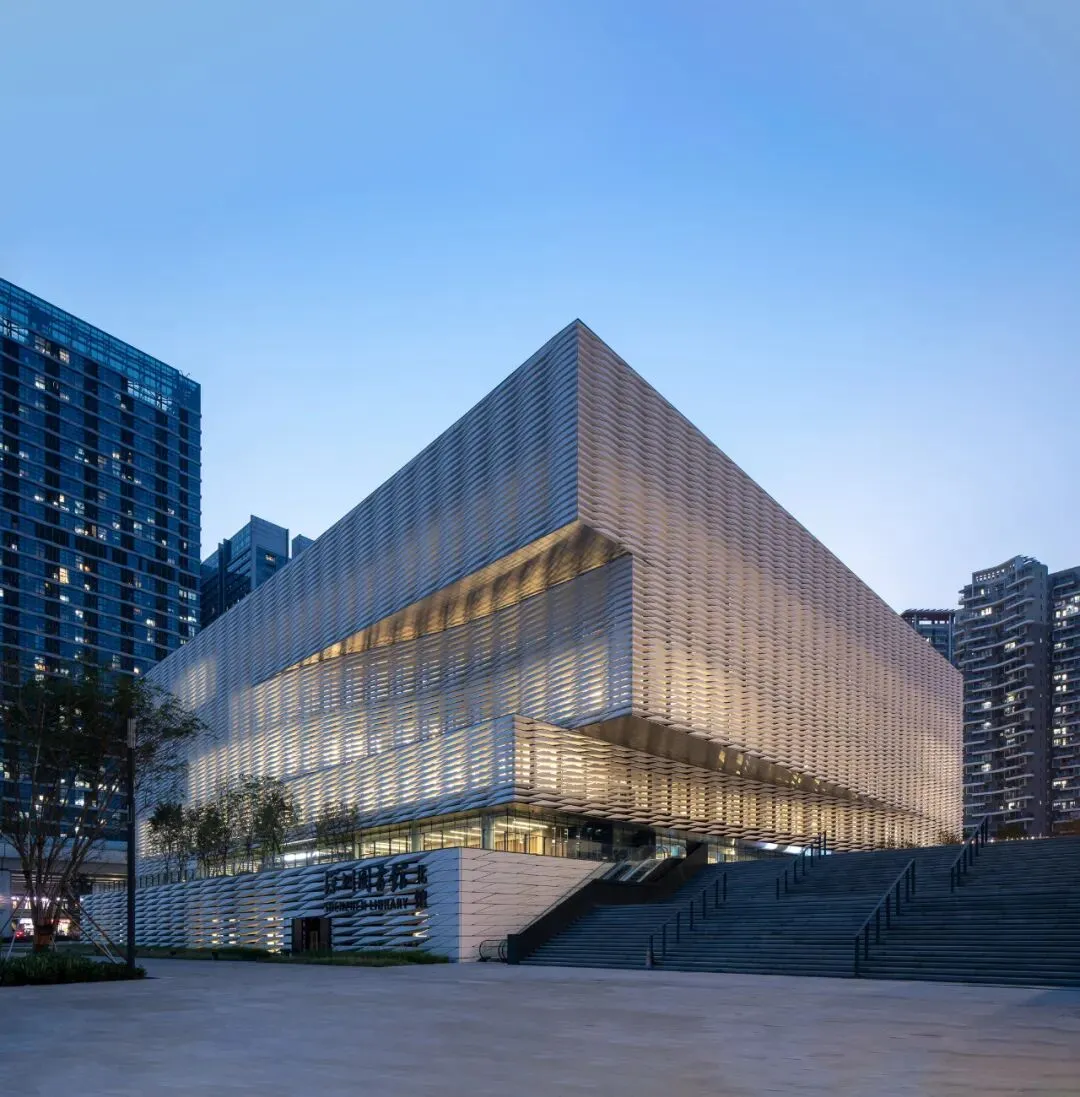

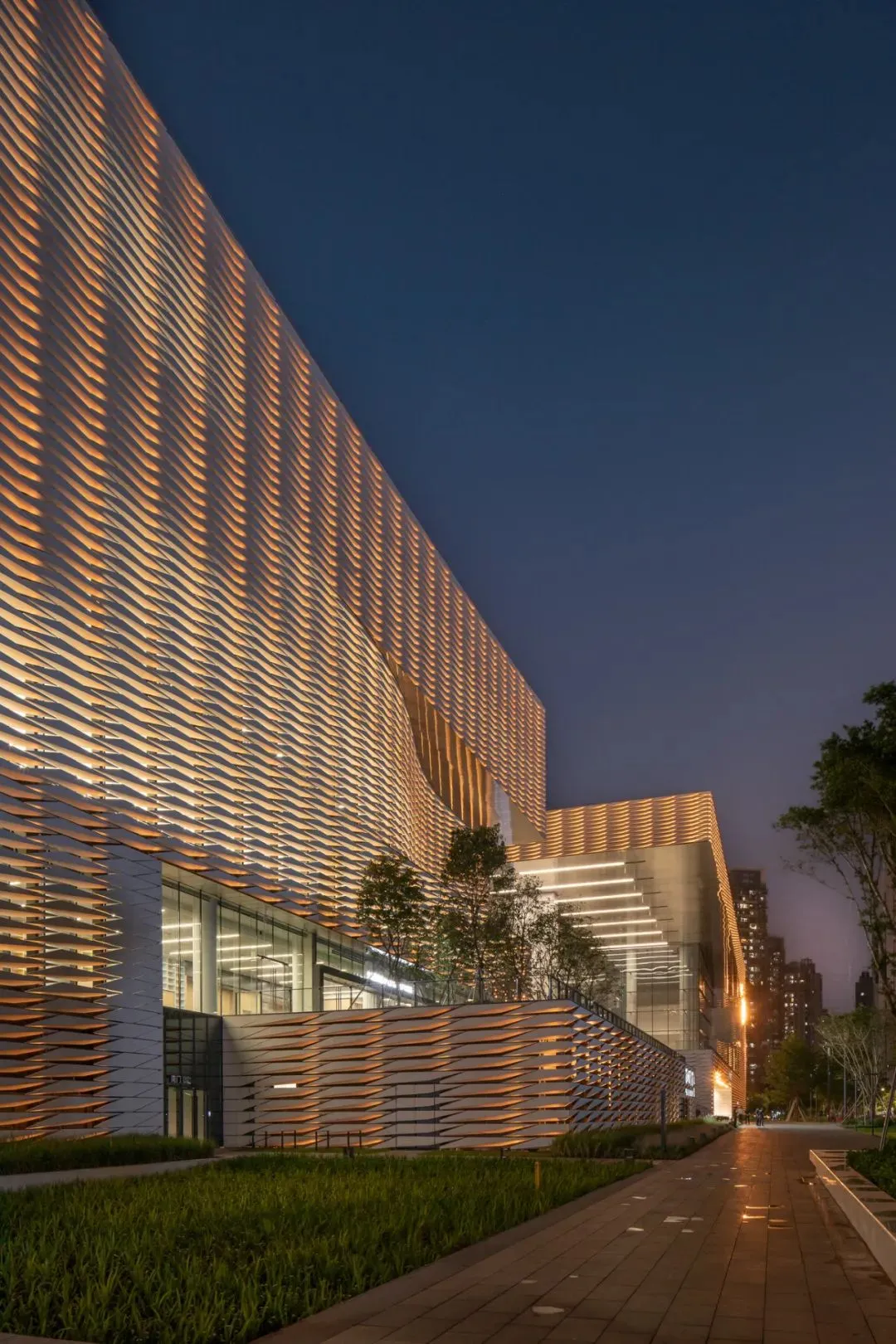

由菱形天然石材模块组成的外立面覆盖了这座造型独特、功能齐全的新建建筑的四面，形成了一个连贯的整体。从远处看，建筑表面似乎平坦而均勺，但精确定位的投影和凹槽给人一种雕刻的感觉。近距离观察，各个模块的角度和折角形成了一个生动的浮雕，随着日光的变化，立面也变成了光影交错的混合体。菱形像亮片礼服的部分一样相互嵌合，创造出半透明的空间结构。外皮的渗透特性允许从内部向外观看。当夜幕降临时，这种关系发生了变化，随着建筑开始发光，建筑外立面上的轮廓就会显现出建筑内部的场景。

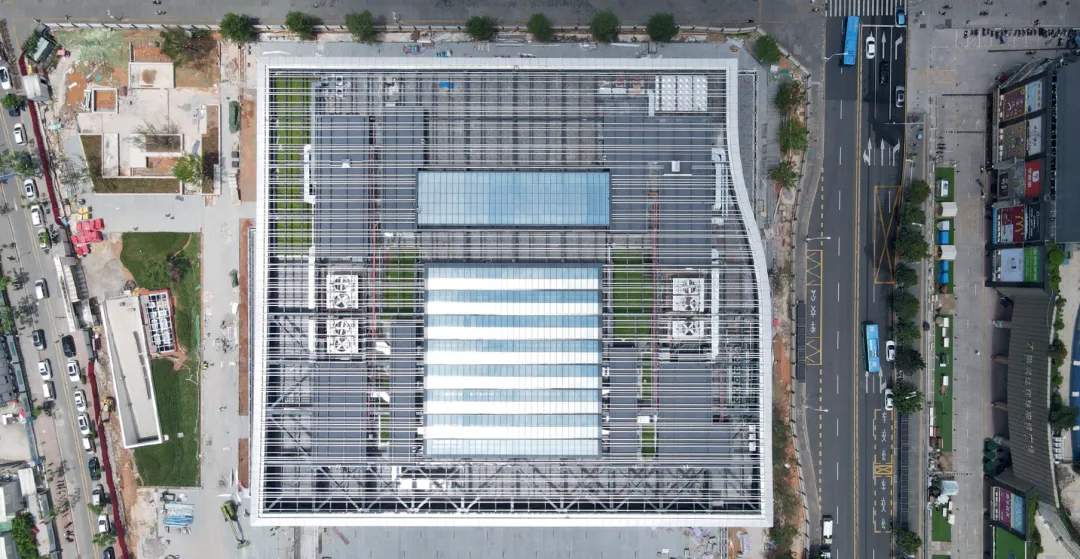

▲ 图书馆屋面

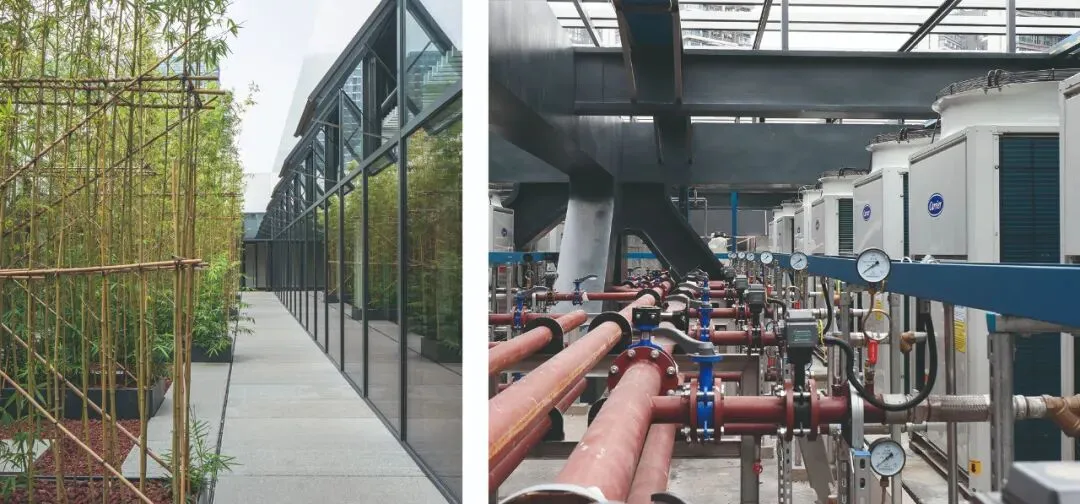

气候和能源概念结合了气候友好型设计，高效的能源利用和最大的用户舒适度。沿立面和屋顶的遮阳装置被动地提供冷却，同时通过空气/热交换器和与外界接触的房间的空调主动提供冷却。考虑到气候条件，不需要主动加热。安装在两个屋顶上的光伏系统每年提供760,000千瓦时的电力，为气候友好型能源供应做出了重要贡献。遮阳措施和LED照明技术的使用同样最大限度地减少了能源消耗。此外，雨水和冷凝水被系统地回收并用于冷却，符合海绵城市的概念。这两座新建的文化建筑已被中国CGBL绿色建筑评价标准认证为"三星级绿色建筑"。
